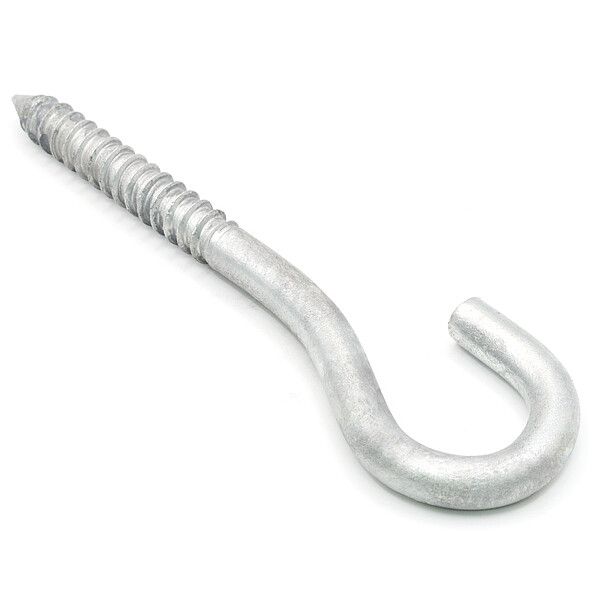

Крюк с резьбой BT 16 (6.6кН) ВК 20801321

Крюк с резьбой BT 16 (6.6 кН) ВК - это анкерный элемент из оцинкованной стали для надёжного крепления СИП к деревянным поверхностям, применяемый в линиях электропередачи. Артикул 20801321 соответствует серии ВК и рассчитан на длительную эксплуатацию в суровых условиях.

Назначение и область применения

Крюк с резьбой BT 16 (6.6 кН) ВК предназначен для анкерного крепления самонесущего изолированного провода (СИП) к деревянным стенам зданий, деревянным опорам и другим несущим древесным конструкциям. Применяется исключительно в системах воздушных линий электропередачи напряжением до 1 кВ. Подходит для установки на фасадах жилых домов, хозяйственных построек и временных опорных конструкций.

Технические характеристики

• Максимальная разрушающая нагрузка: 6,6 кН - обеспечивает безопасную работу при максимальном усилии натяжения СИП;
• Материал: сталь оцинкованная - повышает механическую прочность и долговечность;
• Защитное покрытие: горячее цинкование - толщина слоя более 60 мкм, что гарантирует защиту от коррозии даже при постоянном воздействии влаги;
• Рабочий температурный диапазон: от –45 C до +50 C - позволяет использовать в регионах с холодным климатом;
• Устойчивость к УФ-излучению: да - покрытие не выгорает и не теряет защитные свойства под прямыми солнечными лучами;
• Гарантийный срок: 60 месяцев - подтверждает качество изготовления и долговечность материала.

Совместимость и монтаж

Крюк с резьбой BT 16 (6.6 кН) ВК имеет внутреннюю резьбу M16, совместимую со стандартными болтами и шпильками диаметром 16 мм. Для монтажа требуется предварительное сверление отверстия в деревянной основе диаметром не менее 14–15 мм. Глубина завинчивания должна составлять минимум 40 мм для обеспечения расчётной несущей способности. Не требует дополнительных крепёжных элементов - крепится непосредственно в древесину путём ввинчивания. Совместим с крепёжными деталями других производителей, имеющими аналогичную резьбу М16.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок напряжением до 1 кВ. Горячее цинкование обеспечивает электробезопасность за счёт защиты металла от окисления и образования проводящих коррозионных продуктов. Конструкция не содержит острых кромок, снижающих риск травмирования при монтаже. Не является источником возникновения электрической дуги при нормальных условиях эксплуатации.

Преимущества

• Высокая прочность при минимальном весе - позволяет использовать на легких деревянных конструкциях без усиления;
• Долговечность благодаря толстому цинковому слою - служит десятки лет даже во влажных средах;
• Не требует обслуживания - ремонт невозможен, замена осуществляется полностью;
• Устойчивость к экстремальным температурам и УФ-излучению - сохраняет форму и функциональность в любых климатических зонах России;
• Простота установки - не нужна специальная оснастка, достаточно обычного гаечного ключа или отвёртки с подходящей насадкой.

Ограничения применения

• Не предназначены для крепления к бетону, камню или металлическим конструкциям - требуются другие типы крепежа;
• Запрещено использовать в качестве точек подвеса для оборудования массой выше 6,6 кН - превышение нагрузки вызывает хрупкое разрушение;
• Не рекомендовано применение в местах с частыми ударными нагрузками - например, рядом с движущимися механизмами или в зонах активного движения людей;
• Не допускается повторное использование после демонтажа - резьба деформируется, потеряна герметичность и прочность.

Примеры использования

• Крепление СИП к деревянному фасаду дома при подводе электроснабжения;
• Анкерное закрепление провода на деревянной опоре в сельской местности;
• Подключение ЛЭП к бытовым хозпостройкам (гараж, баня, мастерская);
• Временные линии питания на объектах строительства с деревянными рамами.

Практические советы

• Перед установкой проверьте состояние дерева - треснувшие, гнилые или сильно пересушенные участки не обеспечивают достаточного удержания;
• Используйте сверло с диаметром на 1–2 мм меньше резьбы крюка - это увеличивает силу сцепления в древесине;
• Завинчивайте крюк равномерно, без рывков - чтобы не повредить резьбу или не расколоть древесину;
• Проверяйте затяжку через год после монтажа - особенно в районах с высокой влажностью или ветровыми нагрузками;
• Не используйте смазочные материалы при монтаже - они снижают трение и могут привести к недостаточной фиксации.
