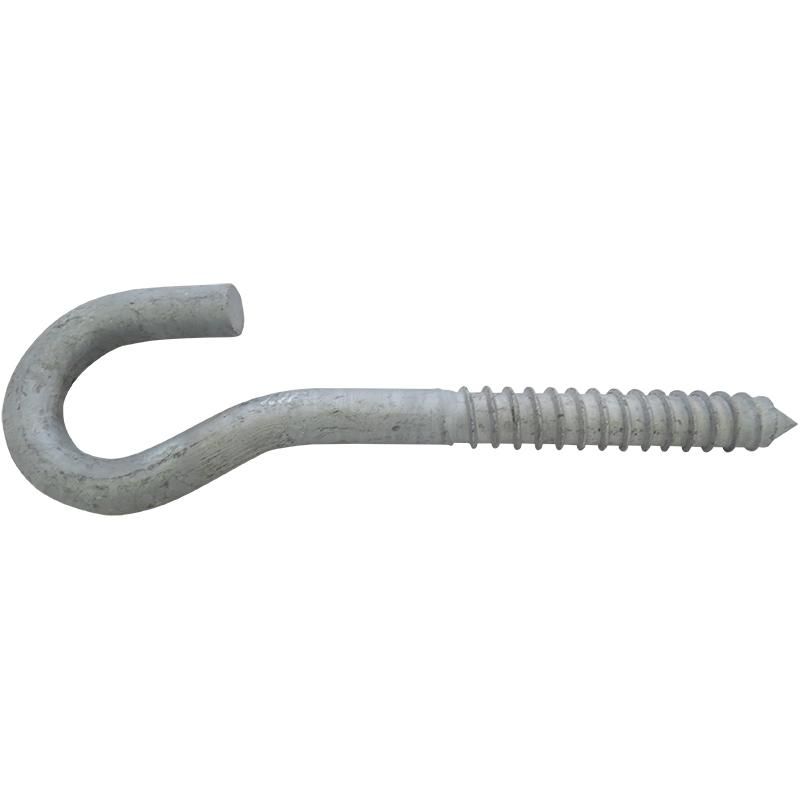

Крюк ВТ-16 ИНСТАЛЛ 13104

Крюк ВТ-16 для монтажа самонесущих изолированных проводов (СИП) от бренда Инсталл (арт. 13104) предназначен для надёжного крепления анкерных зажимов на деревянных опорах и стенах в линиях электропередачи. Продукт выдерживает высокие механические нагрузки и работает в суровых климатических условиях.

Назначение и область применения

Крюк ВТ-16 используется исключительно для установки анкерных зажимов на деревянные поверхности — такие как столбы ЛЭП, фасады зданий или другие несущие элементы из древесины. Он обеспечивает прочную точку крепления для СИП-2 и СИП-4, позволяя передавать нагрузку от троса на конструкцию без деформации. Подходит для воздушных линий напряжением до 1000 В.

Технические характеристики

• Номинальное напряжение: 1000 В
• Тип совместимых проводов: СИП-2, СИП-4
• Максимальная разрушающая нагрузка: 6,6 кН
• Материал: сталь с цинковым покрытием
• Диапазон рабочих температур: от –60 °C до +50 °C
• Устойчивость к УФ-излучению: да
• Способ монтажа: стационарный
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Крюк ВТ-16 рассчитан на крепление через болты или шпильки к деревянным поверхностям толщиной не менее 80 мм. Для монтажа требуется предварительное сверление отверстия подходящего диаметра — размеры крепёжных отверстий должны соответствовать используемым анкерным зажимам. Не рекомендуется использовать на металлических или бетонных конструкциях без дополнительных переходных элементов. Монтаж выполняется в соответствии с требованиями СТО 34.01-2.2-003 ПАО “Россети”.

Безопасность и стандарты

Продукт соответствует требованиям СТО 34.01-2.2-003 ПАО “Россети”, где он обозначен как КШ. Имеет сертификат соответствия, подтверждающий безопасность эксплуатации в электроустановках. Цинкование обеспечивает антикоррозийную защиту, что важно для долговечности в открытых условиях.

Преимущества

• Высокая прочность: способен выдерживать нагрузку до 6,6 кН — достаточно для большинства типичных СИП-линий.
• Долговечность: оцинкованная сталь защищает от коррозии даже при постоянном контакте с влагой и перепадах температур.
• Устойчивость к внешним факторам: не теряет свойств под действием солнечного излучения, холода и жары.
• Совместимость с распространёнными анкерными зажимами: легко интегрируется в существующую систему крепления СИП.

Ограничения применения

• Не предназначается для крепления на бетон, металл или камень — требуются специальные кронштейны или крепёж.
• Не следует применять в качестве основного крепления для грузов выше 6,6 кН — превышение нагрузки вызывает риск разрушения.
• Запрещено использовать в средах с агрессивными химическими веществами (например, поблизости от промышленных выбросов).
• Не заменяет анкерный зажим — является лишь крепёжным элементом для него.

Примеры использования

• Крепление СИП-4 к деревянному столбу на участке между населёнными пунктами.
• Подвеска вводного кабеля от ЛЭП к фасаду частного дома с деревянной конструкцией.
• Анкерное закрепление на деревянной опоре в сельской местности, где используются старые, но сохранённые конструкции.

Практические советы

• Перед монтажом проверьте толщину дерева — она должна позволить плотно затянуть крепёж без раскола.
• Используйте гайки с шайбами для равномерного распределения нагрузки.
• При установке в районах с высокой влажностью дополнительно обработайте места соединений битумной мастикой или герметиком.
• Проверяйте состояние крюка ВТ-16 ежегодно — особенно после зимних периодов с обледенением.
• При замене старого крепления — всегда сравнивайте размеры с оригиналом, чтобы не допустить перекоса зажима.
