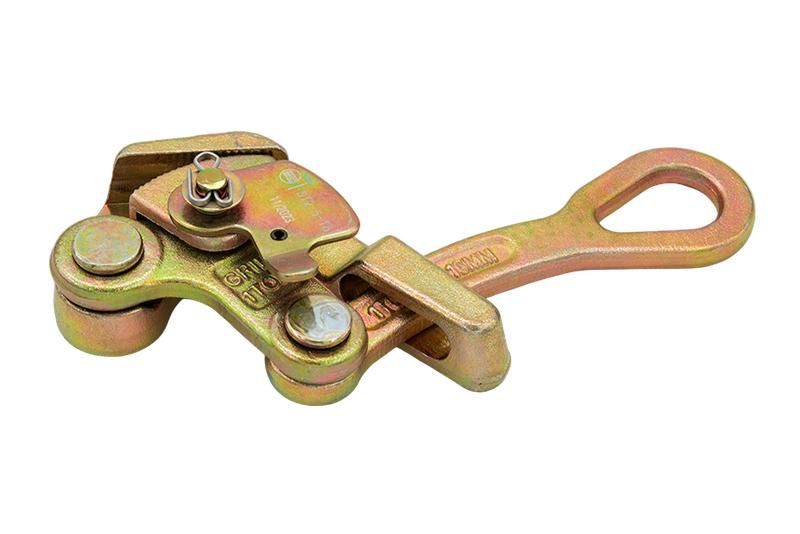

Монтажный зажим-лягушка (ST 2,5-16mm) | 13302681 НИЛЕД

Зажим монтажный лягушка 2.5-16mm от НИЛЕД (артикул 13302681) используется для надёжного крепления и удержания электрических проводников круглого сечения при натяжении в электроустановках. Конструкция обеспечивает безопасную передачу усилия через тяговые устройства, что делает его незаменимым при монтаже и обслуживании кабельных линий.

Назначение и область применения

Зажим монтажный лягушка 2.5-16mm применяется для фиксации одножильных и многожильных проводов с изоляцией или без неё при установке, натяжении или перемещении кабелей. Подходит для работ на опорах ЛЭП, в распределительных пунктах, на промышленном оборудовании, где требуется механическая фиксация проводников под нагрузкой. Особенно эффективен при использовании лебёдок, кабестанов и полиспастов благодаря наличию проушины на хвостовике.

Технические характеристики

• Диапазон диаметров проводников: 2,5–16 мм
• Максимальная статическая нагрузка: 1000 кг
• Тип контакта: шарнирно-губцовое, подпружиненное
• Площадки контактов: вогнутые, с накаткой для усиленного захвата
• Фиксация проводника: запорная щека предотвращает самооткрытие
• Крепление к тяговым устройствам: проушина на хвостовике

Совместимость и монтаж

Зажим монтажный лягушка 2.5-16mm совместим с любыми тяговыми системами, имеющими крюк, карабин или штыревое соединение подходящего размера. Для монтажа:

• Разведите губки, поместите проводник между контактными площадками;
• Закройте запорную щеку до характерного щелчка - это гарантирует фиксацию;
• Подсоедините тяговое устройство к проушине на хвостовике;
• Не допускайте перегрузки свыше 1000 кг - это снижает риск деформации.

Убедитесь, что диаметр провода попадает в указанный диапазон - слишком тонкий провод может проскальзывать, слишком толстый - повредить внутренние поверхности.

Безопасность и стандарты

Зажим соответствует требованиям к механической прочности и надёжности креплений для силовых кабелей. Хотя явной сертификации по ГОСТ/IEC в данных нет, конструкция выполнена в соответствии с практиками промышленного монтажа. Применяйте только в условиях, исключающих воздействие открытого огня, агрессивных сред и постоянных ударных нагрузок.

Преимущества

• Надёжная фиксация даже при вибрациях благодаря накатке на губках и запорной щеке
• Универсальность - работает с изолированными и голыми проводами
• Простота операций: один шаг - закрыть щеку, второй - подключить тягу
• Высокая прочность: выдерживает до 1000 кг статической нагрузки
• Хвостовик с проушиной позволяет использовать стандартные такелажные элементы

Ограничения применения

• Не предназначено для динамических (ударных) нагрузок - возможна деформация
• Не рекомендуется применять в агрессивных средах (высокая влажность, химические пары, солевой туман) без защиты
• Не подходит для проводов с диаметром менее 2,5 мм или более 16 мм - риск соскальзывания или повреждения
• Не является изолирующим элементом - не заменяет изоляционные зажимы при работе под напряжением

Примеры использования

• Натяжение кабеля между опорами воздушной линии при ремонте
• Перемещение кабельных трасс на заводе с помощью кабестана
• Фиксация медного провода при монтаже оборудования на стенде
• Удерживание жил при прокладке кабеля в труднодоступных местах

Практические советы

• Перед каждым использованием проверяйте состояние губок и запорной щеки - износ накатки снижает удерживающую способность
• Выбирайте зажим с запасом по диаметру: лучше взять 14 мм вместо 16 мм, чтобы избежать перегрузки
• При длительной эксплуатации под нагрузкой периодически проверяйте плотность фиксации
• Не используйте зажим как точку крепления для людей или грузов - он рассчитан только на проводники
• Храните в сухом месте - влага может вызвать коррозию металлических деталей
