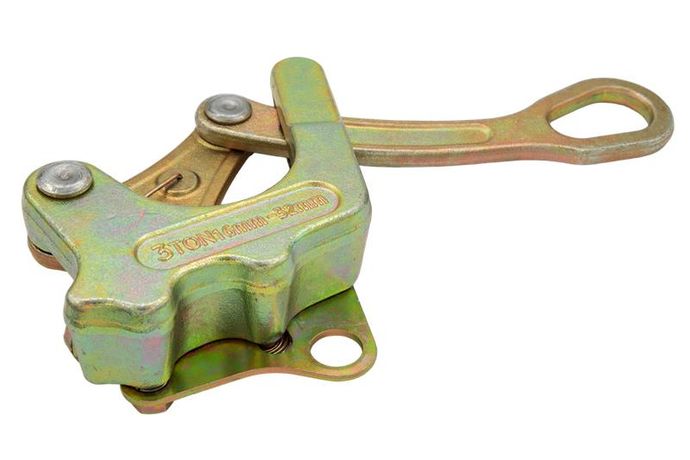

Монтажный зажим-лягушка (ST 8-32mm) | 13302671 НИЛЕД

Зажим монтажный лягушка ST 8-32mm от НИЛЕД (артикул 13302671) предназначен для надёжного крепления и удержания силовых проводников круглого сечения при проведении монтажных и ремонтных работ на электроустановках. Его конструкция обеспечивает безопасную передачу механических усилий через тяговые устройства, что делает его незаменимым при протяжке кабелей.

Назначение и область применения

Зажим монтажный лягушка ST 8-32mm используется для временного или постоянного фиксирования одножильных и многожильных проводников с металлической жилой, как с изоляцией, так и без неё. Применяется при протяжке кабелей, замене участков проводки, установке опорных линий и других операциях, где требуется равномерное распределение тянущих нагрузок. Подходит для работы на воздушных линиях, в кабельных каналах, на подстанциях и промышленном оборудовании.

Технические характеристики

• Диапазон диаметров проводников: 16–32 мм
• Максимальная статическая нагрузка: 3000 кг
• Тип крепления: шарнирно-губцовое с пружинным механизмом
• Контактные поверхности: вогнутые, с накаткой для усиленного захвата
• Хвостовик: с проушиной для подключения к лебёдкам, кабестанам, полиспастам
• Защита от выпадения: запорная щека с автоматической блокировкой

Совместимость и монтаж

Зажим монтажный лягушка ST 8-32mm совместим с любыми тяговыми системами, имеющими крюк или карабин подходящего размера. Для монтажа необходимо:

• Убедиться, что диаметр проводника попадает в диапазон 16–32 мм
• Развести губки, поместить проводник между контактными площадками
• Закрыть запорную щеку до характерного щелчка - это гарантирует фиксацию
• Подключить проушину хвостовика к тяговому устройству

Не допускается использование зажима для проводников меньшего диаметра - они будут проскальзывать. Также не рекомендуется перегружать зажим сверх 3000 кг даже кратковременно.

Преимущества

• Надёжная фиксация благодаря накатке на контактах - предотвращает проскальзывание даже при высоких нагрузках
• Автоматическая запорная щека исключает случайное выпадение провода
• Простая и быстрая установка без инструментов
• Высокая прочность конструкции - выдерживает статическую нагрузку до 3 тонн
• Универсальность: работает с изолированными и голыми проводами

Ограничения применения

• Не применяется для проводников диаметром менее 16 мм - риск соскальзывания
• Не предназначена для динамических ударных нагрузок - только статические тяговые усилия
• Не использовать в условиях агрессивной среды (высокая влажность, химически активные пары) без защиты корпуса
• Не подходит для многожильных проводов с мягким внешним покрытием (например, резиновая изоляция повышенной эластичности) - возможна деформация

Примеры использования

• Протяжка кабеля 25 мм2 через кабельный канал при модернизации электроснабжения цеха
• Фиксация и перемещение старых ВЛ-10 кВ при замене опор
• Удержание медного провода при монтаже трансформаторной подстанции
• Перемещение кабеля во время ремонта подземного перехода с использованием лебёдки

Практические советы

• Перед каждым применением проверяйте состояние контактных поверхностей - при наличии забитой грязи или повреждений накатки очищайте мягкой щёткой
• При работе с изолированными проводами учитывайте, что толщина изоляции увеличивает общий диаметр - выбирайте зажим с запасом по размеру
• Не используйте зажим как точку крепления для длительного подвеса - он рассчитан на временное воздействие
• Храните в сухом месте, избегайте контакта с маслом и растворителями - это снижает трение и может вызвать скольжение
• При необходимости замены - всегда используйте оригинальные комплектующие от НИЛЕД, чтобы сохранить заявленную прочность
