Зажим анкерный клиновой PA1500Rpi 1х35-50 мм2 PROxima | pa-1500Rpi EKF

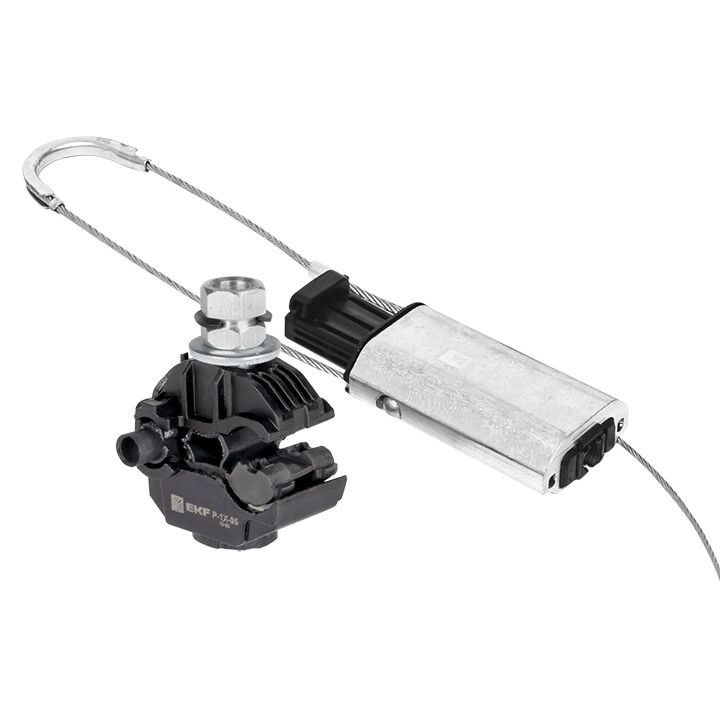

Зажим анкерный клиновой PA1500Rpi от EKF предназначен для надежного крепления изолированного провода СИП-3 на воздушных линиях электропередачи 6–20 кВ. Этот зажим сочетает механическую прочность и электробезопасность благодаря встроенному тросу из нержавеющей стали и системе отведения потенциала.

Назначение и область применения

PA1500Rpi используется для анкерного закрепления провода СИП-3 на опорах ВЛЗ - там, где требуется фиксация с одновременным снятием электрического потенциала. Применяется в новых и реконструируемых линиях с изолированными проводами, особенно в условиях повышенной влажности, перепадов температур и агрессивной среды. Подходит для установки на натяжных изолирующих подвесках.

Технические характеристики

• Растягивающая нагрузка: 15 000 Н - обеспечивает удержание провода даже при максимальном натяжении
• Диаметр натяжного троса: 35–50 мм - соответствует стандартным размерам СИП-3
• Диаметр кабеля: 6,67–7,98 мм - совместим с типичными сечениями СИП-3 (35–50 мм2)
• Материал корпуса: алюминий с лакированным покрытием - легкий, коррозионностойкий, не требует окраски
• Исполнение: изолированный - исключает контакт с токоведущими частями при монтаже и эксплуатации
• Температура эксплуатации: от –60 C до +50 C - работает в суровых климатических условиях, включая Арктику и южные регионы
• Гарантийный срок: 84 месяца - подтверждает долговечность материалов и сборки
• Цвет: хром - визуально отличаемый, соответствует цветовой гамме других элементов EKF PROxima

Совместимость и монтаж

PA1500Rpi совместим только с изолированными проводами СИП-3. Для правильной работы необходимо использовать входящий в комплект ответвительный прокалывающий зажим - он соединяет трос уравнивания потенциала с жилой провода. Монтаж выполняется на натяжную изолирующую подвеску через защелкивающуюся клиновую часть. Убедитесь, что диаметр троса попадает в диапазон 35–50 мм; использование проводов меньшего или большего сечения недопустимо.

Безопасность и стандарты

Зажим обеспечивает безопасное отведение электростатического потенциала с поверхности провода через внутренний трос из нержавеющей стали, который напрямую связан с металлическим корпусом. Это предотвращает возникновение паразитных токов и снижает риск поражения при обслуживании. Конструкция соответствует требованиям безопасности для ВЛЗ 6–20 кВ. Отсутствие открытых токоведущих частей делает его подходящим для мест с доступом персонала.

Преимущества

• Уникальная система отведения потенциала - не требует внешних заземляющих устройств
• Лакированное алюминиевое исполнение - не нуждается в антикоррозийной обработке после монтажа
• Высокая устойчивость к УФ-излучению и экстремальным температурам - сохраняет форму и прочность десятилетиями
• Клиновой механизм - обеспечивает самоблокировку при нагрузке, не требует дополнительной затяжки
• Цельнолитая конструкция - минимум деталей, меньше точек отказа

Ограничения применения

• Не применяется для проводов СИП-1, СИП-2, СИП-4 - только для СИП-3
• Не допускается использование без комплектного прокалывающего зажима - без него не будет работать система уравнивания потенциала
• Не предназначен для горизонтального крепления на промежуточных опорах - только для анкерных участков
• Не рассчитан на многожильные провода или кабели с броней - только цельный изолированный провод СИП-3

Примеры использования

• Анкерное крепление СИП-3 на угловых опорах ЛЭП в северных регионах России
• Фиксация провода на переходах между деревянными и железобетонными опорами
• Установка на опорах в прибрежных зонах с высокой влажностью и соляным туманом
• Реконструкция старых ВЛЗ с заменой голых проводов на изолированные СИП-3

Практические советы

• Перед монтажом проверьте диаметр провода СИП-3 - он должен точно попадать в диапазон 6,67–7,98 мм
• Обязательно используйте прокалывающий зажим из комплекта - он гарантирует надежный контакт с жилой
• Не затягивайте клиновой механизм сверх меры - это повредит изоляцию провода
• Проверяйте целостность лакового покрытия перед установкой - царапины могут стать источником коррозии
• Храните зажим в сухом месте - хотя он устойчив к влаге, длительное пребывание в воде не предусмотрено конструкцией
