Зажим анкерный ЗАБу 4х10-35 (HEL-5505, SO80, SO239) | UZA-14-D10-D35 IEK

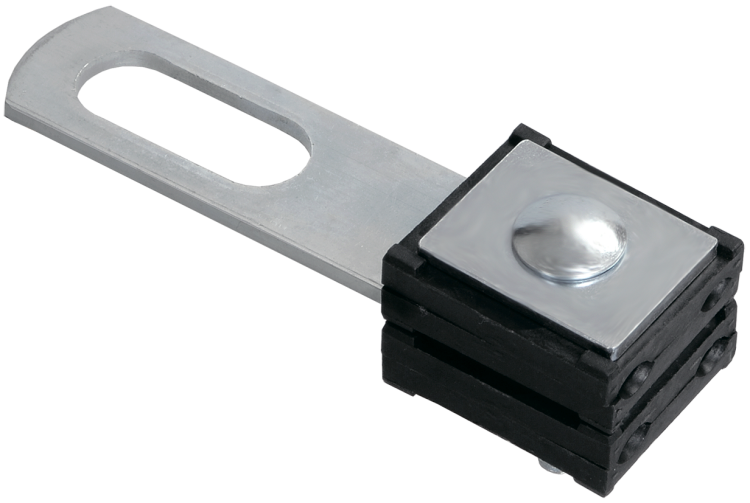

Зажим анкерный ЗАБу 4х10-35 (HEL-5505, SO80, SO239) от IEK предназначен для надежного крепления четырёх самонесущих изолированных проводов (СИП) при воздушной прокладке линий электропередачи. Устройство сочетает прочную стальную основу с устойчивыми к внешним воздействиям полимерными компонентами, что делает его долговечным решением для суровых климатических условий.

Назначение и область применения

Зажим анкерный ЗАБу 4х10-35 используется для создания анкерных опорных точек в воздушных ЛЭП напряжением до 1000 В. Он фиксирует четыре СИП-провода одновременно, предотвращая их смещение под действием механических нагрузок - ветра, гололёда, температурных расширений. Применяется при монтаже абонентских вводов, ответвлений от магистральных линий, а также на угловых и концевых опорах.

Технические характеристики

• Максимальная растягивающая нагрузка: 12 000 Н - способен выдерживать значительные усилия от натяжения проводов
• Диаметр натяжного троса: 6–9,7 мм - совместим со стандартными СИП-проводами сечением 10 мм2
• Сечение жилы: 10 мм2 - рассчитан именно на этот тип проводов, не рекомендуется использовать для более толстых или тонких
• Количество жил и кабелей: 4 - каждый зажим обслуживает один СИП-кабель с четырьмя жилами
• Рабочий диапазон температур: от –60 до +80 C - работает в условиях Арктики и тропиков
• Напряжение: 1000 В - соответствует требованиям для сетей низкого напряжения
• Срок службы: 40 лет - гарантирует длительную эксплуатацию без замены
• Материал: сталь с горячим цинкованием + устойчивые к УФ-излучению полимеры - защищён от коррозии и старения
• Защитное покрытие: специальное антикоррозийное - не требует дополнительной обработки

Совместимость и монтаж

Зажим анкерный ЗАБу 4х10-35 совместим с СИП-проводами типа СИП-1, СИП-2, СИП-4, имеющими сечение 10 мм2 и диаметр в пределах 6–9,7 мм. Для установки требуется гаечный ключ подходящего размера - затяжка осуществляется через один центральный болт.

Особенность конструкции: после монтажа зажим можно преобразовать в поддерживающий (промежуточный) без замены деталей. Для этого достаточно слегка ослабить болт и повернуть фиксирующий элемент на 90°. Это снижает расход материалов и ускоряет ремонтные работы.

Безопасность и стандарты

Зажим анкерный ЗАБу 4х10-35 соответствует требованиям к электроустановкам напряжением до 1000 В. Материалы обеспечивают электрическую изоляцию между металлическими частями и изоляцией провода. Отсутствие открытых токоведущих элементов исключает риск пробоя при нормальной эксплуатации.

Преимущества

• Уникальный рельеф клиньев - плотно охватывает изоляцию СИП, не повреждает её даже при высоких нагрузках
• Высокая коррозионная стойкость - сталь с горячим цинкованием служит десятилетиями даже в агрессивной среде
• Полимерные части устойчивы к УФ-излучению - не хрупнут и не теряют форму под прямыми солнечными лучами
• Перенастраиваемая конструкция - возможность перехода с анкерного режима на поддерживающий экономит время и материалы
• Один зажим вместо четырёх отдельных - минимизация числа креплений и упрощение монтажа

Ограничения применения

• Не применяется для проводов сечением менее 10 мм2 или более - возможна проскальзывание или перегрузка
• Не предназначен для использования в качестве токоотвода - не проводит ток, только механически фиксирует
• Не следует применять в местах с постоянным контактом с агрессивными химическими веществами - хотя материал устойчив, прямой контакт с кислотами или щелочами может снизить срок службы
• Не рекомендован для многожильных медных проводов без изоляции - конструкция адаптирована только под СИП

Примеры использования

• Крепление СИП-4 4×10 к башенной опоре на входе в дом
• Анкерное закрепление ответвления от ЛЭП к дачному участку
• Фиксация проводов на угловых опорах с изменением направления трассы
• Преобразование анкерного зажима в поддерживающий при замене опоры без демонтажа всей линии

Практические советы

• Перед установкой проверьте диаметр СИП - он должен попадать в интервал 6–9,7 мм; слишком тонкий провод будет шататься, слишком толстый - не войдёт
• При первичной затяжке используйте момент, указанный в документации производителя - переусердствовать нельзя, чтобы не повредить изоляцию
• При использовании в холодном климате (ниже –40 C) перед монтажом дайте зажиму согреться до комнатной температуры - полимеры становятся хрупкими при экстремально низких температурах
• При переводе в поддерживающий режим всегда проверяйте, что фиксирующий элемент полностью повернут и надёжно защёлкнулся
• Зажим анкерный ЗАБу 4х10-35 (HEL-5505, SO80, SO239) от IEK - единственный в своей категории, сочетающий функциональность и долговечность; выбирайте его там, где важна надёжность и минимальное обслуживание
