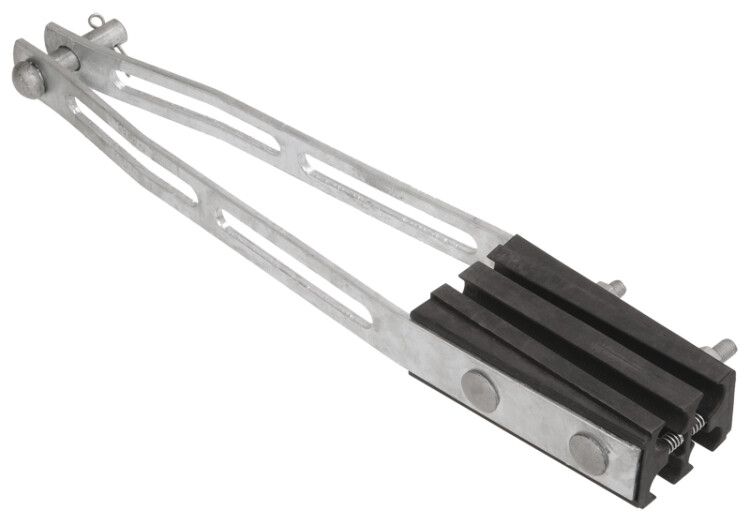

Зажим анкерный ЗАС 4х16-50/14400 (HEL-5506) | UZA-14-D16-D50-14400 IEK

Зажим анкерный ЗАС 4х16-50/14400 от IEK предназначен для надёжного крепления самонесущих изолированных проводов (СИП) с четырьмя жилами на опорах и кронштейнах. Этот зажим выдерживает высокую механическую нагрузку и работает в экстремальных климатических условиях - от -60 C до +80 C. Артикул uza-14-d16-d50-14400 соответствует модели EV019449 и рассчитан на срок службы 40 лет.

Назначение и область применения

Зажим анкерный ЗАС 4х16-50/14400 используется для фиксации СИП-проводов на воздушных линиях электропередачи напряжением до 1 кВ. Применяется на угловых, концевых и ответвительных опорах, где требуется восприятие значительной растягивающей нагрузки. Подходит для монтажа в городской и сельской сетях, на промышленных объектах, в районах с суровым климатом. Допускается прокладка дополнительных проводов освещения вдоль корпуса зажима.

Технические характеристики

• Тип: Анкерный зажим для многожильных проводов
• Число жил / кабелей: 4
• Диапазон сечений: 16–50 мм2
• Максимальная растягивающая нагрузка: 14 400 Н (≈1,47 тс)
• Диаметр натяжного троса: 7,2–11,3 мм
• Рабочее напряжение: до 1000 В
• Температурный диапазон: от -60 C до +80 C
• Срок службы: 40 лет
• Материал: Сталь с горячим цинкованием, полимеры, устойчивые к УФ-излучению
• Модель: EV019449
• Защитное покрытие: Гальванизированная сталь и UV-стабилизированный пластик

Совместимость и монтаж

Зажим совместим со всеми типами СИП-проводов сечением 16–50 мм2, имеющими четыре жилы. Для монтажа необходимо:

• Установить зажим на крюк или кронштейн через болтовое соединение;
• Вставить каждый провод в отдельную канавку, зафиксировать прижимными элементами с пружинами - они автоматически компенсируют усилие затяжки;
• Не перегибать провода при вводе в зажим - радиус изгиба должен соответствовать требованиям СИП;
• Проверить плотность контакта между проводом и металлическим контактным элементом после монтажа.

При использовании с тросом - диаметр троса должен находиться в пределах 7,2–11,3 мм. Зажим не предназначен для крепления одножильных или двухжильных проводов без модификаций.

Безопасность и стандарты

Зажим анкерный ЗАС 4х16-50/14400 соответствует требованиям к электроустановкам напряжением до 1 кВ. Материалы обеспечивают электрическую изоляцию и термостойкость. Горячее цинкование защищает металл от коррозии даже в агрессивной среде. Полимерные части не поддерживают горение и сохраняют прочность при длительном воздействии солнца.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 14 400 Н, что делает его подходящим для участков с большими пролётами и сильным ветром;
• Автоматическая регулировка давления благодаря пружинам - снижает риск повреждения изоляции при монтаже;
• Долгий срок службы - 40 лет - благодаря защите от коррозии и УФ-излучения;
• Удобство сборки - все четыре провода крепятся одним устройством, экономится время и количество точек крепления;
• Работает в экстремальных условиях - подходит для Сибири, Крайнего Севера и южных регионов с высокой влажностью.

Ограничения применения

• Не применяется для кабелей сечением менее 16 мм2 или более 50 мм2 - возможен проскальзывание или деформация;
• Не предназначен для крепления неизолированных проводов - отсутствует изоляция внутри зажима;
• Не рекомендован для постоянного погружения в воду - хотя IP-класс не указан, материал не рассчитан на подводную эксплуатацию;
• Не использовать в качестве распределительного или коммутирующего устройства - только для механического крепления.

Примеры использования

• Крепление СИП-4 1×16+3×16 на концевой опоре ЛЭП в деревне;
• Фиксация проводов на ответвлении к частному дому с трёхфазным вводом;
• Установка на угловом столбе в городе с высокой ветровой нагрузкой;
• Подвеска проводов освещения вдоль основного СИП на промышленной площадке.

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному диапазону - 16–50 мм2. Сечение указывается на маркировке СИП.
• При использовании с тросом - убедитесь, что его диаметр попадает в интервал 7,2–11,3 мм; слишком тонкий трос не будет надёжно зажат, слишком толстый - повредит пластик.
• Не используйте инструменты с острыми гранями при работе с зажимом - можно повредить полимерную оболочку.
• При замене старого зажима - обязательно снимите нагрузку с провода перед демонтажем, чтобы избежать внезапного обрыва.
• Для долговечности - периодически осматривайте место крепления на предмет коррозии, особенно в прибрежных и промышленных зонах.
