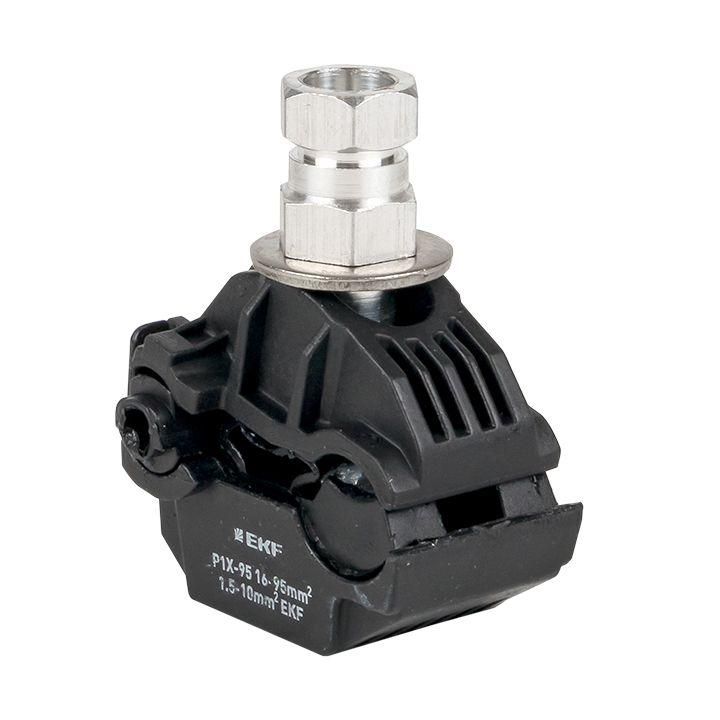

Зажим прокалывающий ответвительный P1X-95 16-95 мм2 / 1,5-10 инд. упак. | p-1x-95-r EKF

Зажим прокалывающий ответвительный EKF P-1X-95 позволяет безопасно выполнять ответвление от магистральной линии без нарушения её целостности - идеально подходит для подключения абонентских проводов и светильников в условиях открытой прокладки.

Назначение и область применения

Зажим прокалывающий ответвительный EKF P-1X-95 используется для создания герметичного электрического соединения между магистральным кабелем и ответвительной линией. Применяется при подключении осветительных сетей, абонентских проводов, а также в распределительных щитках на столбах и в воздушных линиях электропередачи. Подходит для работ в условиях повышенной влажности, перепадов температур и агрессивной среды.

Технические характеристики

• Сечение магистрального проводника: 16 мм2
• Сечение ответвительного проводника: 1,5–10 мм2
• Рабочий диапазон температур: от –60 C до +60 C
• Материал магистрального провода: алюминий или медь
• Материал ответвительного провода: алюминий или медь
• Материал контактных пластин: алюминиевый сплав с лужением
• Защитное покрытие: оцинкованное
• Изоляция: да, полностью изолированный корпус
• Цвет: черный
• Тип: прокалывающий зажим

Совместимость и монтаж

Зажим EKF P-1X-95 совместим с одножильными и многожильными проводниками из меди и алюминия. Для установки:

• Уложите магистральный провод в основную канавку зажима - он не требует зачистки изоляции.
• Вставьте ответвительный провод (сечение 1,5–10 мм2) во вторую канавку.
• Затяните болт до момента его срыва - это гарантирует оптимальное усилие и надежный контакт.
• Не требуется специальное оборудование - достаточно гаечного ключа подходящего размера.

Обратите внимание: магистраль должна иметь строго сечение 16 мм2 - использование проводов большего сечения недопустимо.

Безопасность и стандарты

Зажим прокалывающий EKF P-1X-95 соответствует требованиям безопасности при работе под напряжением. Полностью изолированный корпус исключает риск поражения током при монтаже и эксплуатации. Защитное покрытие и материалы обеспечивают долговечность даже при длительном воздействии УФ-излучения, влаги и химически активных веществ.

Преимущества

• Герметичное соединение без зачистки изоляции магистрали - снижает риск повреждений и окисления.
• Автоматический контроль затяжки через срыв болта - исключает пере- или недо-затяжку.
• Контактная смазка на прокалывающих элементах предотвращает окисление и увеличивает срок службы.
• Стойкость к экстремальным температурам и коррозии - подходит для холодных регионов и побережья.
• Индивидуальная упаковка - удобна для учета, хранения и доставки на объект.

Ограничения применения

• Не применяется для магистральных проводников сечением более 16 мм2 - возможен выход из строя зажима.
• Не рекомендован для многожильных проводов сечением выше 10 мм2 - риск плохого прокалывания и нагрева.
• Не предназначен для использования в качестве основного соединения в силовых цепях свыше 1 кВ - только для ответвлений.
• Не допускается механическая нагрузка на зажим после монтажа - фиксируйте провода дополнительно.

Примеры использования

• Подключение уличных светильников к ЛЭП 0,4 кВ.
• Ответвление питания для домашней сети от воздушной линии.
• Присоединение счетчиков или автоматических выключателей на столбе.
• Монтаж временных линий на стройплощадках с минимальным вмешательством в существующую сеть.

Практические советы

• Перед монтажом проверьте соответствие сечений - особенно важно соблюдение 16 мм2 для магистрали.
• Используйте только медные или алюминиевые провода - другие металлы несовместимы.
• После затяжки убедитесь, что болт сломался - это сигнал успешного соединения.
• Для защиты от внешних факторов можно дополнительно обмотать место соединения термоусадкой.
• Храните зажимы в сухом месте - хотя они устойчивы к влаге, длительное намокание перед монтажом не рекомендуется.
