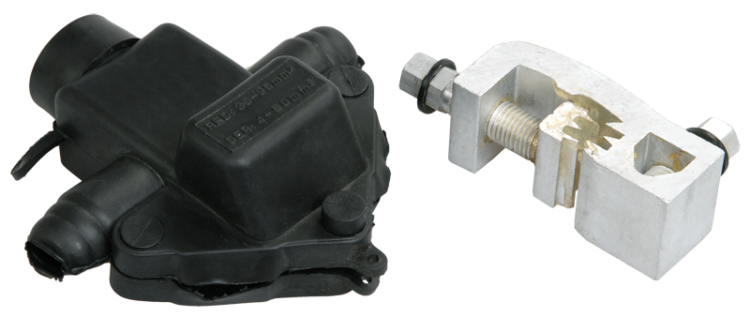

Зажим ответвительный ЗОРЗБ-1С 35-95/4-50 (Р 71) | UZA-10-3595-0450 IEK

Зажим ответвительный ЗОРЗБ-1С 35-95/4-50 (Р 71) от IEK предназначен для безопасного и надёжного ответвления проводов от фазных и нулевых проводников в системах СИП с глухозаземлённой нейтралью. Этот изолированный зажим обеспечивает долговременное соединение при высоких нагрузках и широком диапазоне температур, особенно в условиях с низкой влажностью.

Назначение и область применения

Зажим ответвительный ЗОРЗБ-1С 35-95/4-50 (Р 71) используется для создания ответвлений от основного силового кабеля в воздушных линиях электропередачи с напряжением до 1000 В. Подходит для работы с проводами СИП, когда требуется подключение потребителей без нарушения целостности основной линии. Применяется в сетях ЖКХ, сельских электроснабжений, промышленных объектах и на уличном освещении. Условие - отсутствие прямого контакта с дождём или талой водой; не рекомендуется для установки в местах с постоянным воздействием влаги или в помещениях с повышенной влажностью.

Технические характеристики

• Диапазон сечений основного провода: 35–95 мм2
• Диапазон сечений ответвления: 4–50 мм2
• Номинальное напряжение: 1000 В
• Тип изоляции: полностью изолированный корпус
• Тип подключения: винтовое/болтовое соединение
• Количество жил: одна (одиночное ответвление)
• Рабочий температурный диапазон: от –60 C до +80 C
• Срок службы: 40 лет
• Обозначение “С” в названии указывает на срывную головку болта - при затяжке она отламывается, предотвращая перегрузку
• Размер “Р 71” - соответствует габаритному исполнению, совместимому с креплением на опорах СИП

Совместимость и монтаж

Зажим ответвительный ЗОРЗБ-1С 35-95/4-50 (Р 71) совместим с медными и алюминиевыми проводами СИП, а также с одножильными и многожильными кабелями в указанном диапазоне сечений. Для монтажа необходимо:

• Зафиксировать зажим на основном проводе с помощью специального крепления (на штыре или хомуте);
• Подготовить ответвляемый провод - зачистить изоляцию на 15–20 мм;
• Вставить провод в контактное окно и затянуть болт до момента срыва головки - это гарантирует правильный момент затяжки;
• Не допускать перекручивания проводов внутри зажима;
• Убедиться, что все проводники плотно прилегают к металлическим пластинам - проверить визуально после монтажа.

Безопасность и стандарты

Зажим ЗОРЗБ-1С 35-95/4-50 (Р 71) соответствует требованиям ГОСТ Р 50571 и внутренним нормам IEK. Полная изоляция корпуса исключает риск поражения током при случайном прикосновении. Наличие срывной головки болта снижает вероятность повреждения проводника из-за перетяга. Материалы корпуса устойчивы к УФ-излучению и старению, что продлевает срок службы даже при открытой прокладке.

Преимущества

• Высокая механическая прочность благодаря литому корпусу из полиэтилена с антикоррозийными вставками
• Автоматический контроль усилия затяжки через срывную головку болта - не требует динамометрического ключа
• Максимальная герметичность - изоляция защищает от окисления контактов
• Стандартный размер “Р 71” позволяет использовать одинаковые крепёжные элементы на всех опорах
• Долговечность - гарантированный срок службы 40 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется в условиях постоянного прямого контакта с водой - не имеет защиты IP67 и не предназначена для подводной или дождевой среды
• Не подходит для многократных ответвлений - каждый зажим предназначен для одного ответвления
• Не рекомендован для использования в агрессивных химических средах или на производствах с высоким уровнем паров кислот и щелочей
• Не следует применять для проводов с сечением меньше 4 мм2 или больше 95 мм2 - возможен перегрев или плохой контакт

Примеры использования

• Подключение частного дома к ЛЭП СИП-3
• Ответвление питания на уличный светильник от фазного провода
• Присоединение нулевого проводника в распределительной точке на столбе
• Монтаж временной линии на строительной площадке с использованием СИП

Практические советы

• Перед установкой всегда проверяйте соответствие сечений проводов - использование провода вне диапазона 35–95 мм2 для основного и 4–50 мм2 для ответвления снижает надёжность
• При работе с алюминиевыми проводами используйте смазку ALU-PLUS или аналог - это предотвращает окисление и увеличивает срок службы контакта
• Не заменяйте срывной болт обычным - он специально рассчитан на заданный крутящий момент
• Проверяйте состояние зажима ежегодно - особенно перед сезоном дождей, чтобы выявить трещины или деформацию изоляции
• Зажим ЗОРЗБ-1С 35-95/4-50 (Р 71) от IEK можно комбинировать с другими изделиями серии ЗОРЗБ - они имеют единую систему крепления и совместимые габариты
