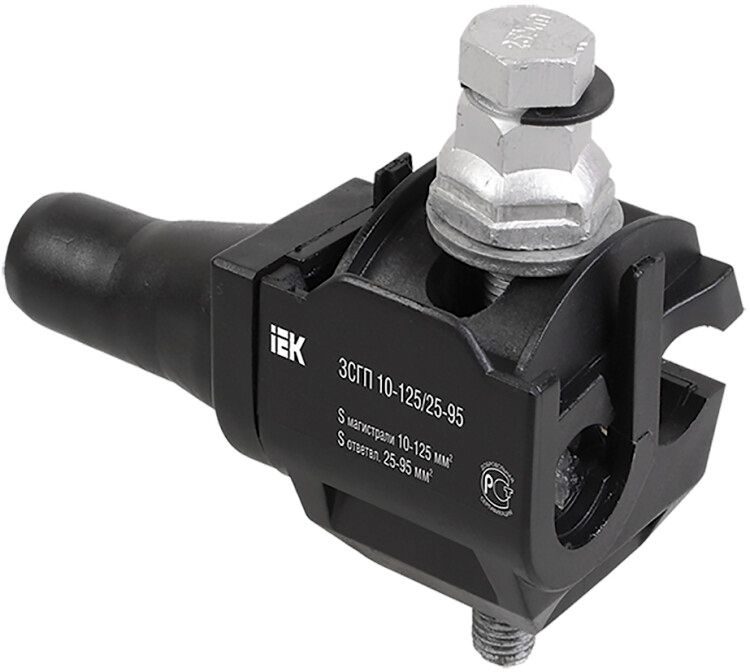

Зажим для присоединений СИП и голых проводов ЗСГП 35-120/25-95 (CDR/CN 1S 95 UK) | UZSG-16-S10-120-S25-95 IEK

Зажим для присоединений самонесущего изолированного провода и голых проводов ЗСГП 35-120/25-95 (CDR/CN 1S 95 UK) от IEK предназначен для безопасного и герметичного ответвления от магистральных ЛЭП без нарушения целостности основной линии. Этот зажим применяют при монтаже распределительных сетей напряжением до 1 кВ, особенно там, где требуется подключить СИП к голому проводу без демонтажа.

Назначение и область применения

Зажим ЗСГП 35-120/25-95 используется для выполнения ответвлений от неизолированных магистральных воздушных линий электроснабжения к изолированным проводникам типа СИП. Подходит для работы в условиях открытой сети - на столбах, опорах, в районах с высокой влажностью или перепадами температур. Часто встречается при реконструкции старых ЛЭП, модернизации жилищных комплексов и подключении новых потребителей к существующим сетям.

Технические характеристики

• Рабочее напряжение: до 1000 В
• Номинальное сечение главного провода: 35–120 мм2 (голый провод)
• Номинальное сечение ответвления: 25–95 мм2 (СИП или другой изолированный провод)
• Тип подключения: винтовое, с автоматическим контролем момента затяжки
• Материал проводников: совместим с алюминием и медью
• Диапазон рабочих температур: от –60 C до +80 C
• Срок службы: 40 лет
• Количество жил: одна (для каждого ответвления)
• Тип корпуса: термопластик, армированный стекловолокном
• Защита от внешних воздействий: IP67 (пылевлагозащищенная конструкция)

Совместимость и монтаж

Зажим ЗСГП 35-120/25-95 работает с любыми типами СИП и голыми проводами подходящего сечения. Монтаж выполняется следующим образом:

• Установите зажим на магистральный голый провод так, чтобы он плотно прилегал к поверхности.
• Вставьте изолированный ответвительный провод в специальное отверстие до упора - это обеспечивает герметичность.
• Затяните болт до характерного щелчка - срыв шестигранной головки сигнализирует о достижении необходимого крутящего момента.
• Не требует зачистки изоляции ответвления - ножи внутри зажима прокалывают её автоматически.
• Фиксирующий болт уже собран и обвалцованный - части не расходятся во время перевозки или хранения.

Для демонтажа можно использовать специальный ключ - зажим легко извлекается без повреждения основной линии.

Безопасность и стандарты

Зажим ЗСГП 35-120/25-95 соответствует требованиям безопасности для оборудования (<1 кВ) согласно ГОСТ Р 50571 и международным нормам IEC 61238. Конструкция исключает риск случайного доступа к токоведущим частям после установки. Армированный пластиковый корпус выдерживает механические нагрузки и не поддерживает горение.

Преимущества

• Автоматический контроль момента затяжки снижает риск недотяга или перегрузки болта.
• Прокалывающая система позволяет работать без зачистки изоляции - экономит время и снижает риск ошибок.
• Высокая степень защиты IP67 гарантирует работу даже в сыром воздухе, снегу или дожде.
• Стеклоармированный корпус сохраняет форму при экстремальных температурах и не деформируется под нагрузкой.
• Долгий срок службы - 40 лет - делает решение долгосрочным и невосприимчивым к коррозии.

Ограничения применения

• Не многожильными проводами - допускаются только одиночные жилы.
• Не рассчитан на использование в цепях выше 1000 В - применение на более мощных линиях запрещено.
• Не следует использовать для ответвлений сечением менее 25 мм2 или больше 95 мм2 - потеря герметичности и надежности контакта.
• Обязательно соблюдайте минимальную глубину ввода ответвительного провода - иначе не будет достигнута нужная герметизация.

Примеры использования

• Подключение дома к воздушной ЛЭП через СИП от голого провода на опоре.
• Добавление нового участка освещения к существующей магистрали без отключения питания.
• Монтаж автономных систем энергообеспечения (например, теплиц, насосных станций).
• Работы на городских и сельских сетях, где важно минимизировать простои и не трогать основную линию.

Практические советы

• Перед установкой проверьте соответствие сечений: главное провод должен попадать в диапазон 35–120 мм2, ответвление - 25–95 мм2.
• Избегайте перекручивания ответвительного провода перед введением - это может помешать правильному прокалыванию.
• Проверяйте наличие щелчка при затяжке - если его нет, значит момент не достигнут; повторите операцию.
• При работе в холодную погоду (ниже –30 C) нагрейте зажим руками или тепловым феном - материал становится более эластичным.
• Храните зажимы в сухом месте - хотя они герметичны, длительное воздействие воды на комплектующие может вызвать окисление внутренних элементов.
• Для массового монтажа используйте одинаковые ключи - это повысит точность и скорость работы.
