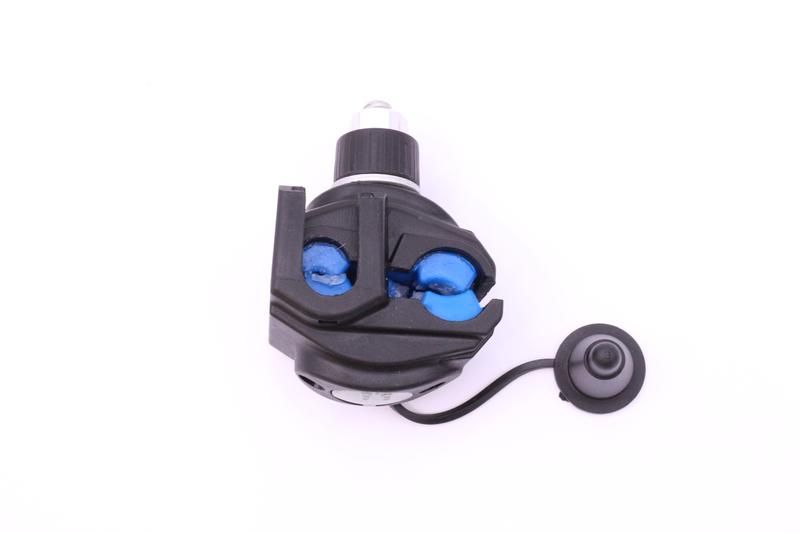

Зажим ответвительный CT 40 P (6-54/4-25кв.мм) ВК 20900911

Зажим ответвительный CT 40 P 6-54/4-25 кв.мм ВК предназначен для безопасного и надёжного ответвления от магистральных проводов СИП-2 или СИП-4 без нарушения целостности изоляции. Этот зажим применяют при реконструкциях ЛЭП, подключении домов и объектов к существующим воздушным линиям. Артикул 20900911 соответствует модели от бренда ВК.

Назначение и область применения

Зажим ответвительный CT 40 P 6-54/4-25 кв.мм ВК используется для создания ответвлений от основной силовой линии, выполненной из самонесущего изолированного провода (СИП-2 или СИП-4). Он позволяет подсоединить медный или алюминиевый провод меньшего сечения - например, для подвода электроэнергии к частному дому, гаражу, уличному освещению или трансформаторной подстанции. Метод прокалывания изоляции исключает необходимость зачистки жил, что снижает риск повреждения проводника и ускоряет монтаж.

Технические характеристики

• Максимальное сечение магистрального провода: до 54 кв.мм (для СИП-2 / СИП-4)
• Сечение ответвительного провода: от 4 до 25 кв.мм (медный или алюминиевый)
• Рабочее напряжение: до 1 кВ
• Защита IP67 - герметичная конструкция выдерживает пыль и временное погружение в воду
• Материал корпуса: полиамид с УФ-стойкостью, рассчитан на длительную работу на открытом воздухе
• Усилие затяжки болта: регулируемое, обеспечивающее плотный контакт через прокалывающие шипы

Совместимость и монтаж

Зажим совместим только с изолированными проводами типа СИП-2 и СИП-4. Прямые контакты с голыми проводами или другими типами кабеля недопустимы. Для установки:

1. Выберите место на магистрали, где будет выполняться ответвление.
2. Освободите участок от нагрузки - временно отключите питание.
3. Вставьте магистральный СИП в нижнюю часть зажима, ответвительный провод - в верхний канал.
4. Затяните болт до характерного щелчка - это сигнал о завершении прокалывания изоляции и формирования надёжного контакта.
5. Не перетягивайте! Чрезмерное усилие может повредить внутренние элементы.

После монтажа проверьте механическую прочность соединения и отсутствие видимых дефектов на поверхности изоляции.

Безопасность и стандарты

Зажим ответвительный CT 40 P 6-54/4-25 кв.мм ВК соответствует требованиям ГОСТ Р 58634-2019 для устройств ответвления СИП. Конструкция предотвращает случайное прикосновение к токоведущим частям после установки благодаря закрытой форме корпуса. Сертифицирован для работы в условиях повышенной влажности и температур от –60C до +50C.

Преимущества

• Не требует удаления изоляции с магистрального провода - сохраняется её целостность и срок службы
• Высокая степень защиты IP67 - работает даже во время дождя или в сыром грунте
• Стандартный шаг между точками ответвления - удобен для массового монтажа
• Герметичный корпус минимизирует окисление контактов и продлевает жизнь устройства
• Подходит как для новых сетей, так и для модернизации старых ЛЭП

Ограничения применения

• Не для многожильных проводов сечением менее 4 кв.мм - возможна плохая фиксация
• Не предназначена для использования на проводах других типов (например, АВВГ, КГ, NYM)
• Не допускается применение на магистралях с сечением более 54 кв.мм - риск пробоя изоляции
• Не следует использовать в местах постоянного механического воздействия (вибрация, удары)
• Запрещено повторное использование - после однократного прокалывания контакт уже нельзя восстановить

Примеры использования

• Подключение дома к распределительному столбу по линии СИП-4
• Добавление нового светильника на улице от действующей линии СИП-2
• Обустройство питания для насосной станции или теплицы
• Аварийное подключение потребителей при ремонте сети

Практические советы

• Перед монтажом убедитесь, что сечение вашего ответвительного провода попадает в диапазон 4–25 кв.мм - иначе контакт будет слабым
• Избегайте установки зажима прямо над опорой - лучше выбирать свободный участок между двумя креплениями
• При работе в холодную погоду (ниже –20C) согрейте зажим руками перед установкой - материал становится хрупче
• Проверяйте момент затяжки по щелчку механизма; используйте только специализированный ключ, подходящий под головку болта
• После монтажа обязательно проведите термографический контроль - нагрев указывает на плохой контакт
