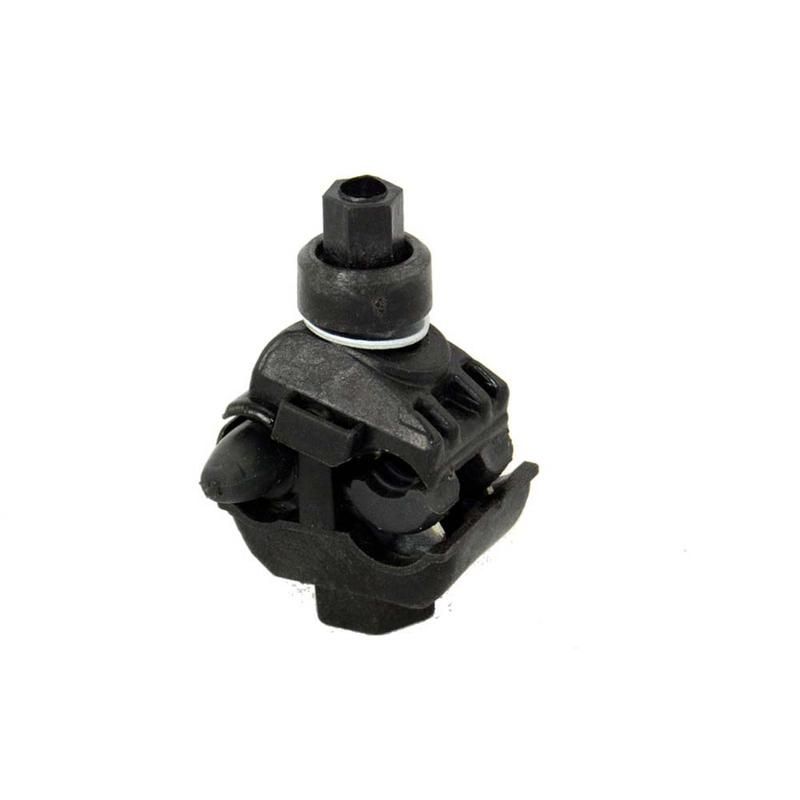

Зажим ответвительный ОР 616 (6-150/1.5-16) (P 616R; CT 25/CT 70; ЗОИ 16-70/1.5-10)) МЗВА 00000008323

Зажим ответвительный ОР 616 (6-150/1.5-16) от МЗВА предназначен для безопасного и надёжного соединения основной силовой линии с ответвлением без нарушения целостности провода. Применяется в распределительных сетях до 1 кВ, особенно там, где требуется быстрый и не требующий демонтажа доступ к токоведущей жиле.

Назначение и область применения

Зажим ответвительный ОР 616 используется для создания ответвления от основного кабеля или провода без его перерезания. Подходит для медных и алюминиевых проводов сечением от 1,5 до 16 мм2. Часто применяется в воздушных линиях электропередачи, на опорах, в щитовых помещениях, при модернизации старых сетей и подключении новых потребителей.

Технические характеристики

• Диапазон сечений основного провода: 6–150 мм2
• Диапазон сечений ответвления: 1,5–16 мм2
• Максимальное рабочее напряжение: 1 кВ
• Материал контактов: алюминиевый сплав с антикоррозийным покрытием
• Крепление: болтовое, с зажимными пластинами
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)

Совместимость и монтаж

Зажим ОР 616 совместим с одножильными и многожильными проводами из меди и алюминия. Для монтажа:

• Основной провод вставляется в канал зажима и фиксируется болтом - не требуется зачистка изоляции.
• Ответвление подводится через боковое отверстие и затягивается вторым болтом.
• Необходимо использовать момент затяжки, указанный в документации производителя - переусиливать нельзя.
• Установка возможна на линии под напряжением (при соблюдении правил безопасности).

Обратите внимание: посадочные размеры рассчитаны на стандартные диаметры проводов. Убедитесь, что внешний диаметр основного провода не превышает 150 мм2 - иначе зажим не закроется плотно.

Безопасность и стандарты

Зажим ОР 616 соответствует требованиям ГОСТ Р 50571.5.52 и отвечает нормам для оборудования в распределительных сетях до 1 кВ. Конструкция исключает самопроизвольное ослабление соединения при вибрациях. Однако не предназначен для работы в условиях постоянного воздействия влаги, химически активных сред или температур ниже –40 C.

Преимущества

• Не требует отключения питания при установке - позволяет выполнять ответвления в режиме “on-line”.
• Экономит время: не нужна резка и сварка проводов.
• Поддерживает контакт между разнородными металлами (медь-алюминий) без окисления благодаря специальному слою.
• Устойчив к механическим нагрузкам - выдерживает ветровые и термические деформации.

Ограничения применения

• Не допускается использование в подземных кабельных трассах - отсутствует герметизация.
• Не подходит для проводов сечением более 150 мм2 или менее 6 мм2 - риск перегрева и плохого контакта.
• Не рекомендован для частой перестановки - после нескольких разборок снижается надёжность зажима.
• Не следует применять в местах с высокой запылённостью без дополнительной защиты - пыль может попасть внутрь контактов.

Примеры использования

• Подключение освещения к ЛЭП на уличной опоре.
• Добавление нового контура в существующую распределительную шину.
• Временное питание объекта во время ремонта основной линии.
• Модернизация старой сети: подключение современных счётчиков без замены всего кабеля.

Практические советы

• Перед установкой проверьте соответствие сечения провода заявленному диапазону - даже небольшое отклонение может вызвать нагрев.
• Используйте только инструмент с предустановленным крутящим моментом - не доверяйте “на глаз”.
• После монтажа проверьте контакт - легкий прогрев при нагрузке говорит о хорошем соединении, сильный нагрев - о проблеме.
• Для долговечности в открытых участках лучше поместить зажим в защитный кожух - даже при IP40 он чувствителен к атмосферным влияниям.
• Зажим ОР 616 от МЗВА - один из самых распространённых в России. Артикул 00000008323 легко найти в наличии у большинства поставщиков.
