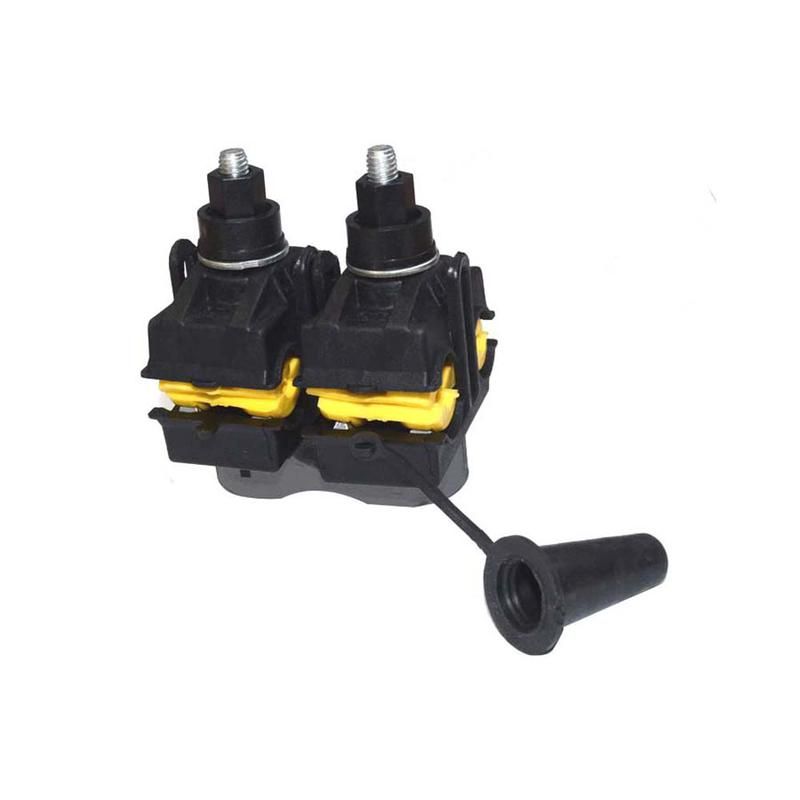

Зажим прокалывающий ответвительный ORPN 150 - 00000010627 МЗВА

Зажим прокалывающий ответвительный ORPN 150 (25-150/25-150) МЗВА предназначен для безопасного и быстрого соединения ответвительной линии с основным силовым кабелем типа СИП-3 без нарушения изоляции. Применяется в воздушных линиях электропередачи, где требуется надёжная и герметичная точка ответвления.

Назначение и область применения

ORPN 150 (25-150/25-150) МЗВА используется для создания ответвлений от главного токонесущего провода СИП-3 без демонтажа изоляции. Подходит для распределительных сетей напряжением до 1 кВ, особенно там, где важна скорость монтажа и сохранение целостности изоляционного слоя. Часто применяют при модернизации ЛЭП, подключении домов, освещения, объектов сельского хозяйства.

Технические характеристики

• Тип совмещаемой системы: СИП-3 – А, АС
• Максимальное сечение проводника: 150 кв.мм
• Рабочий диапазон сечений: 25–150 кв.мм (для обоих сторон - основного и ответвительного провода)
• Прокалывающие контакты обеспечивают надёжный контакт через изолирующий слой без предварительного зачистки

Совместимость и монтаж

ORPN 150 (25-150/25-150) МЗВА совместим исключительно с проводниками СИП-3 (тип А и АС). Для установки необходимо:

• Установить зажим перпендикулярно основному проводу
• Закрутить болт до упора - прокалывающие шипы пробивают изоляцию и формируют металлический контакт
• Не требует специальных инструментов - достаточно гаечного ключа подходящего размера
• Обязательно соблюдать минимальную нагрузку на провод во время затяжки - избыток усилия повредит внутреннюю жилу

Безопасность и стандарты

Произведён в соответствии с требованиями к устройствам для воздушных линий. Обеспечивает электроизоляцию после монтажа, соответствует нормам ГОСТ Р 54890-2011 для прокалывающих зажимов. Конструкция защищает от попадания влаги и окисления контактов благодаря герметичной пластиковой крышке.

Преимущества

• Не нужна зачистка изоляции - снижает риск повреждения жилы и ускоряет работу
• Герметичная конструкция обеспечивает долгую службу даже в условиях повышенной влажности
• Один тип зажима покрывает широкий диапазон сечений - 25–150 кв.мм - позволяет использовать одинаковые комплекты на разных участках сети
• Стандартный размер болта - удобство замены и ремонта

Ограничения применения

• Не для медных одножильных проводов, кабелей с броней, СИП-4, СИП-2
• Запрещено применять на проводах с сечением менее 25 кв.мм - возможен недостаточный контакт
• Не рекомендовано использование в местах постоянного механического воздействия (например, рядом с движущимися механизмами)
• Не предназначена для многократного переустановки - после первого монтажа разборка нарушает герметичность

Примеры использования

• Подключение частного дома к существующей линии СИП-3
• Добавление фонарей вдоль дороги без остановки энергоснабжения
• Ответвление питания к насосной станции на сельскохозяйственной территории
• Реконструкция старых ЛЭП с заменой проводов на СИП-3

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте штангенциркуль, чтобы точно определить диаметр
• Затягивайте болт равномерно, без рывков; характерный щелчок указывает на успешное прокалывание
• После установки проверьте плотность прилегания крышки - она должна закрываться без люфта
• Храните запасные ORPN 150 (25-150/25-150) МЗВА в сухом месте - влага внутри корпуса перед монтажом может вызвать коррозию
• На высоконагруженных участках рассмотрите возможность параллельного использования двух зажимов для увеличения надёжности
