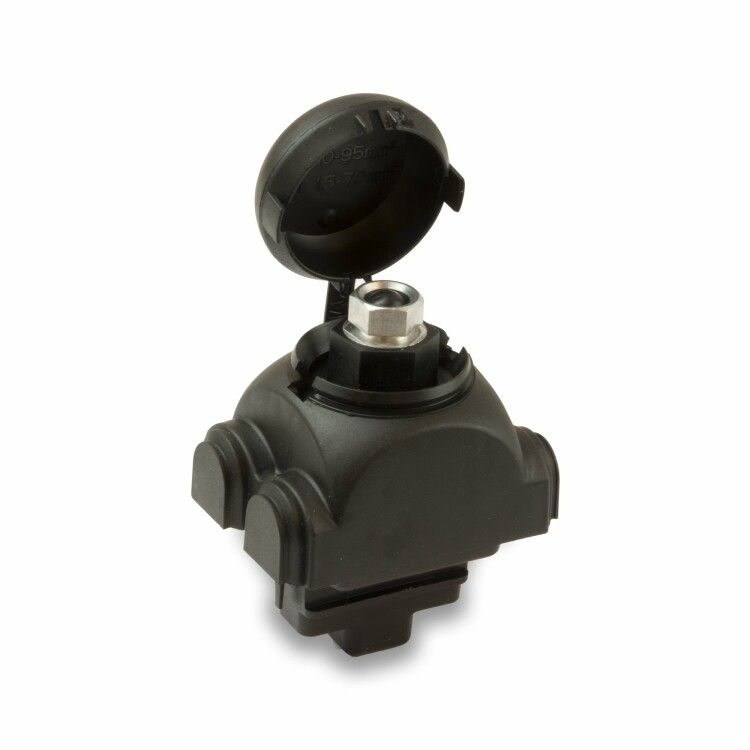

Зажим прокалывающий (Al 10-95кв.мм или Cu 1.5-70кв.мм) с (CTN 35; N640; RPD 25/CN) ENSTO SLIP22.1 SLIP 22.1R;SLIP22.1 22.1R (SLIP 22.1R)

Зажим прокалывающий (алюминий 10–95 мм² или медь 1,5–70 мм²) с (алюминий 10–95 мм² или медь 1,5–70 мм²) (CTN 35; N640; RPD 25/CN) — это ответвительный зажим для безопасного и герметичного подключения к силовым линиям без нарушения целостности изоляции. Произведён компанией Ensto, он рассчитан на работу в условиях открытых ЛЭП и подходит для монтажа СИП и других типов кабелей.

Назначение и область применения

Зажим прокалывающий (алюминий 10–95 мм² или медь 1,5–70 мм²) с (алюминий 10–95 мм² или медь 1,5–70 мм²) (CTN 35; N640; RPD 25/CN) используется для создания ответвлений от воздушных линий электропередачи к вводам в здания, особенно при работе со СИП-проводами. Применяется для подключения абонентских линий к магистральным кабелям без необходимости снимать изоляцию или перерезать основную жилу. Подходит для установки на неизолированные нулевые несущие жилы.

Технические характеристики

• Тип: прокалывающий сжим ответвительный
• Диапазон сечений: алюминий 10–95 мм² / медь 1,5–70 мм²
• Номинальное напряжение: 1000 В
• Количество жил: две — одна для магистрали, вторая для ответвления
• Материал жилы: алюминий (совместим с медью)
• Покрытие зубьев: лужёное (оловянное), защищает от окисления
• Тип канала: закрытый — исключает попадание влаги и пыли
• Изоляция: есть — корпус из термопластика с высокими электроизоляционными свойствами
• Рабочая температура: от –60 °C до +50 °C
• Устойчивость к УФ-излучению: да — не трескается и не выцветает на солнце
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим прокалывающий (алюминий 10–95 мм² или медь 1,5–70 мм²) с (алюминий 10–95 мм² или медь 1,5–70 мм²) (CTN 35; N640; RPD 25/CN) совместим с большинством типов СИП и неизолированными проводами на ВЛ. Для монтажа:

• Поместите магистральный провод в нижний канал, ответвление — в верхний.
• Затяните болт до срыва головки — это гарантирует правильное усилие без перегрузки.
• Не требуется зачистка жил — изоляция прокалывается автоматически.
• Внутренняя полость заполнена антиоксидантной смазкой — продлевает срок службы контакта.

Подходит для монтажа на опорах, фасадах зданий и в местах перехода от ЛЭП к вводному кабелю.

Безопасность и стандарты

Зажим соответствует требованиям к изоляции и механической прочности для работы под напряжением до 1000 В. Защита IP67 обеспечивается конструкцией — закрытый корпус и уплотнения предотвращают проникновение воды и пыли. Материалы сертифицированы для длительной эксплуатации в агрессивных климатических условиях.

Преимущества

• Не требует отключения питания — можно работать под напряжением (при соблюдении норм безопасности).
• Автоматический контроль момента затяжки через срывную головку — снижает риск человеческой ошибки.
• Защита от коррозии благодаря лужёным зубьям и внутренней смазке.
• Высокая долговечность: материал корпуса устойчив к УФ, холода и влаге.
• Один зажим заменяет несколько элементов — нет нужды в дополнительных изоляторах или колпачках.

Ограничения применения

• Не применяется для многожильных гибких проводов — только для однопроволочных или маложильных СИП.
• Не рекомендован для частых демонтажей — после первого монтажа герметичность может нарушиться.
• Не подходит для цепей выше 1000 В — максимальная нагрузка строго ограничена.
• Не используйте на проводах с сечением меньше 1,5 мм² (медь) или больше 95 мм² (алюминий).

Примеры использования

• Подключение дома к ВЛН через СИП-кабель без вскрытия основной линии.
• Ответвление на освещение улицы от магистральной воздушной линии.
• Присоединение нулевой жилы к неизолированному проводу на опоре.
• Монтаж в районах с суровым климатом — Сибирь, Дальний Восток, Арктика.

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному диапазону — не допускайте перегрузки.
• Используйте изолирующие штанги и средства защиты при работе под напряжением.
• Не затягивайте болт сверх срыва головки — это повредит механизм и нарушит герметичность.
• Проверяйте плотность посадки после монтажа — зажим должен быть неподвижен, без люфтов.
• Для алюминиевых проводов убедитесь, что поверхность не имеет следов окисления — даже с антиоксидантом старые провода снижают надёжность контакта.
