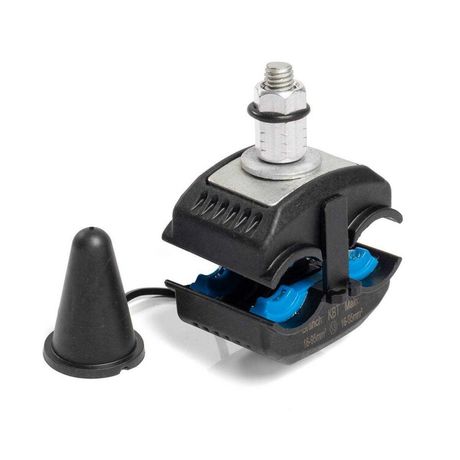

Зажим прокалывающий ответвительный ЗПО 16-95/16-95 - 87397 КВТ

Зажим прокалывающий ответвительный ЗПО 16-95/16-95 КВТ предназначен для безопасного и быстрого ответвления тока от магистральных линий СИП без снятия изоляции. Этот зажим применяют при подключении абонентских линий, освещения и других ответвлений, сохраняя целостность основной сети. Бренд КВТ предлагает проверенную конструкцию, подходящую как для новых сетей, так и для модернизации действующих.

Назначение и область применения

Зажим прокалывающий ответвительный ЗПО 16-95/16-95 КВТ используется для создания электрического контакта между магистральным проводником и ответвительной линией без отключения питания. Подходит для работы с самонесущими изолированными проводами (СИП) и другими изолированными проводами. Применяется в распределительных сетях 0,4–1 кВ: при подключении домов, уличного освещения, временных объектов, а также при ремонте и реконструкции ЛЭП.

Технические характеристики

• Номинальное сечение проводников: 16–95 мм² — позволяет работать с широким спектром кабелей, включая многожильные и одножильные
• Сечение магистрального проводника: 16 мм² — оптимально для типовых СИП-проводов
• Сечение ответвительного проводника: 16 мм² — рассчитано на стандартные абонентские линии
• Тип соединения: винтовое с прокалыванием изоляции — контакт образуется через изоляционный слой без зачистки
• Материал проводника: алюминий / медь — совместим с обоими типами металла
• Материал магистрального проводника: алюминий — специально адаптирован для СИП
• Изоляция корпуса: полимер, армированный стекловолокном — устойчив к УФ-излучению, перепадам температур и влаге
• Тип канала: открытый — обеспечивает доступ к контактам при необходимости контроля
• Защитное покрытие: отсутствует — не требует антикоррозийной обработки при правильной установке
• Резиновый колпачок: есть — изолирует свободный конец ответвительного провода после монтажа

Совместимость и монтаж

Зажим ЗПО 16-95/16-95 КВТ совместим с любыми изолированными проводами, соответствующими заявленному сечению. Для монтажа требуется только гаечный ключ нужного размера. Процедура:

1. Установить зажим на магистральный провод (без предварительного снятия изоляции)
2. Вставить ответвительный провод в канал
3. Затянуть болт до срыва головки — это гарантирует точный момент усилия
4. Надеть резиновый колпачок на конец ответвительного провода

Монтаж возможен на действующей линии — напряжение не нужно отключать. Однако перед работой необходимо соблюдать правила безопасности: использовать изолирующие средства, избегать замыканий и следить за положением инструмента.

Безопасность и стандарты

Конструкция соответствует требованиям к изолированным зажимам для распределительных сетей. Герметичная форма и материал корпуса обеспечивают защиту от влаги, пыли и механических повреждений. Отсутствие открытых токоведущих частей снижает риск поражения током. Прокалывающая система исключает контакт с оголёнными жилами во время установки.

Преимущества

• Не требует снятия изоляции — экономит время и снижает риск повреждения жилы
• Герметичность — защищает от коррозии и окисления контактов
• Срывная головка болта — автоматически фиксирует оптимальный момент затяжки, исключая перегрузку или недотяг
• Поддержка двух материалов — работает с алюминием и медью без переходных элементов
• Стойкость к внешним факторам — полимерный корпус выдерживает солнце, дождь, мороз и ветер
• Быстрая установка — один человек может смонтировать зажим за несколько минут

Ограничения применения

• Не предназначена для монтажа на проводах сечением менее 16 мм² — не обеспечит надёжного прокалывания
• Не следует применять на проводах с толщиной изоляции более 5 мм — возможно неполное прокалывание
• Не допускается использование на проводах с внутренней стальной жилой — зажим не прокалывает металл
• Не подходит для участков с высокой механической нагрузкой — не воспринимает осевые силы, только радиальные
• Не рекомендован для постоянного воздействия химических сред — хотя корпус устойчив, контактные части не имеют специального покрытия

Примеры использования

• Подключение светильников к линии СИП на улице
• Ответвление к дому от воздушной линии электроснабжения
• Присоединение счетчиков или автоматов в распределительном щите на столбе
• Временное питание строительной площадки от существующей сети
• Обход старого ответвления при замене провода без демонтажа всей линии

Практические советы

• Перед установкой проверьте, что сечение ответвительного провода не превышает 95 мм² — иначе он не войдёт в канал
• Убедитесь, что магистраль имеет именно алюминиевую жилу — зажим не рассчитан на стальные или композитные провода
• При работе на высоте используйте страховочные системы — даже маленькая ошибка может привести к аварии
• После монтажа проверьте плотность посадки: если провод легко шевелится — затяните ещё раз
• Резиновый колпачок обязательно надевается — без него конец провода подвержен коррозии и случайным замыканиям
• Не используйте этот зажим в качестве основного соединения — он создан только для ответвлений
