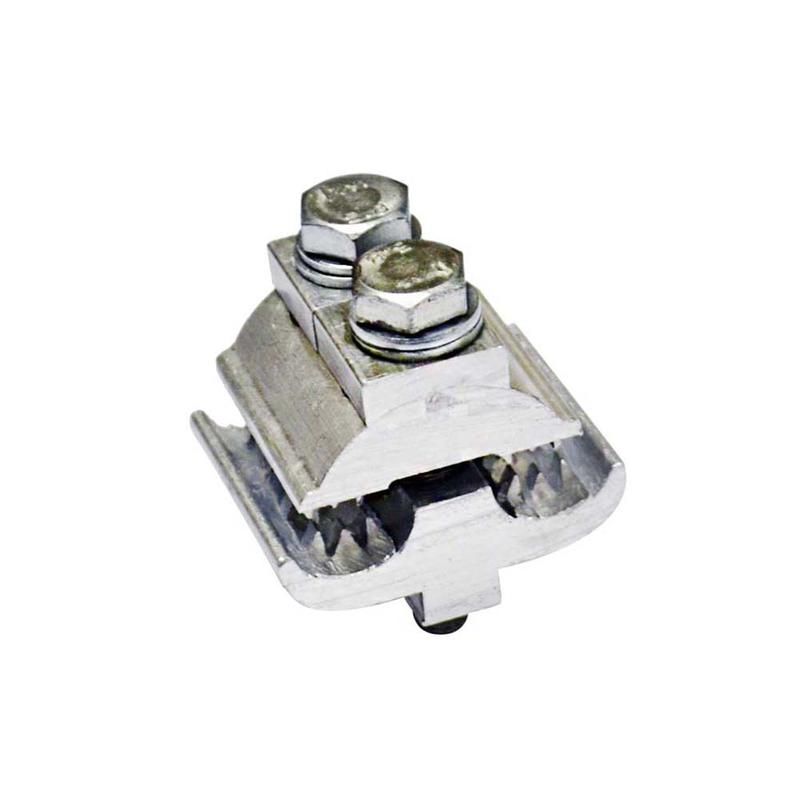

Зажим прокалывающий ответвительный ОАЗ-1 - 00000000094 МЗВА

Зажим прокалывающий ответвительный ОАЗ-1 (35-150/35-150) МЗВА предназначен для безопасного и надёжного ответвления тока от основной силовой линии СИП без нарушения её целостности. Применяется в сетях напряжением до 1 кВ, особенно там, где требуется быстрый и бесперебойный монтаж - например, при подключении домов, участков или оборудования к распределительным линиям.

Назначение и область применения

Зажим ОАЗ-1 (35-150/35-150) МЗВА используется для создания ответвлений от воздушных линий электропередачи с изолированными проводами типа СИП-2, СИП-3 и СИП-4. Он позволяет подключить потребителя без демонтирования изоляции и отключения питания - за счёт прокалывающих зубцов, которые пробивают изоляцию и обеспечивают контакт с жилой. Подходит для монтажа на уличных ЛЭП, в населённых пунктах, на дачных участках, в промышленных зонах.

Технические характеристики

• Рабочее напряжение: до 1 кВ
• Поддерживаемые типы СИП: СИП-2, СИП-3, СИП-4
• Диапазон сечения главной линии: 35–150 мм2
• Диапазон сечения ответвительной линии: 35–150 мм2
• Максимальная нагрузка по току: соответствует нормам для указанных сечений СИП
• Материал контактов: алюминиевый сплав с антикоррозийным покрытием
• Корпус: полиэтилен высокой плотности, устойчивый к УФ-излучению и перепадам температур

Совместимость и монтаж

Зажим ОАЗ-1 (35-150/35-150) МЗВА совместим со всеми распространёнными типами СИП, имеющими изоляцию из сшитого полиэтилена. Для установки необходимо:

• Выбрать место на основном проводе, свободное от опор и соединителей
• Установить зажим так, чтобы прокалывающие элементы точно совпадали с жилой
• Затянуть болт до момента отлома головки - это гарантирует нужный момент затяжки
• Не допускать перекоса при установке - иначе возможна повреждение изоляции или плохой контакт

Монтаж выполняется с использованием обычного гаечного ключа. Инструмент не требует специальной калибровки. После установки проверьте герметичность корпуса - он самозакрывается при правильном монтаже.

Безопасность и стандарты

Зажим ОАЗ-1 (35-150/35-150) МЗВА соответствует требованиям ГОСТ Р 58634-2019 для прокалывающих ответвительных зажимов. Конструкция исключает доступ к токоведущим частям после установки. Корпус выполнен из материала, не поддерживающего горение, что снижает риск возгорания при КЗ.

Преимущества

• Не требует снятия изоляции с основного провода - сохраняет целостность ЛЭП
• Можно устанавливать под напряжением (при соблюдении правил безопасности)
• Высокая механическая прочность - выдерживает ветровую и ледовую нагрузку
• Автоматическая герметизация - предотвращает попадание влаги внутрь
• Одинаковый диапазон для главной и ответвительной линии - упрощает подбор комплектующих

Ограничения применения

• Не применяется для медных проводов - только для алюминиевых СИП
• Не рекомендован для многожильных проводов с низкой жесткостью - возможен перегиб и повреждение
• Не подходит для линий с сечением менее 35 мм2 или более 150 мм2 - риск недостаточного контакта или перегрева
• Не следует использовать на старых, треснувших или деформированных СИП - может нарушиться герметичность

Примеры использования

• Подключение частного дома к распределительному столбу на СИП-4
• Ответвление к насосной станции на дачном участке
• Добавление нового потребителя в существующую линию без остановки энергоснабжения
• Обустройство освещения вдоль дороги через СИП-3

Практические советы

• Перед установкой проверьте, что сечение вашего СИП действительно попадает в диапазон 35–150 мм2 - используйте штангенциркуль
• Не затягивайте болт сверх меры - головка должна сломаться автоматически; принудительное усилие может повредить механизм
• При работе на высоте обязательно используйте страховочные средства и изолирующие инструменты
• Если планируете несколько ответвлений на одном проводе - располагайте зажимы на расстоянии не менее 30 см друг от друга
• Храните запасные экземпляры ОАЗ-1 (35-150/35-150) МЗВА в сухом месте - даже при хорошей герметизации длительное воздействие влаги может снизить срок службы
