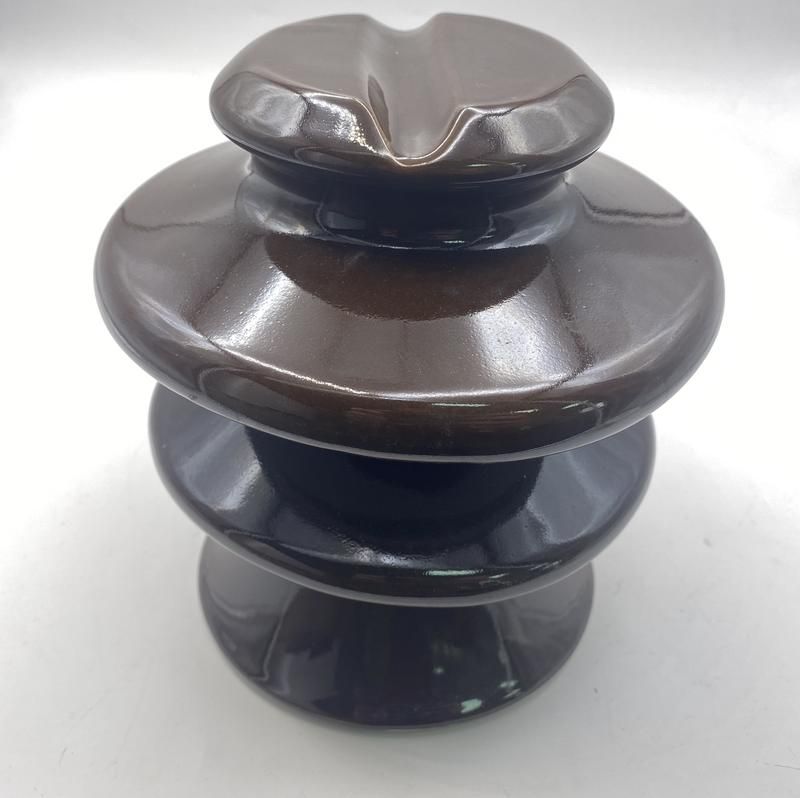

Изолятор штыревой фарфоровый ШФ-20Г 20 кВ, 400 мм НИЛЕД 13400092

Изолятор штыревой фарфоровый ШФ-20Г от бренда НИЛЕД - это надёжный элемент для изоляции и механического крепления проводов на воздушных линиях электропередач и распределительных устройствах до 20 кВ. Артикул 13400092 соответствует требованиям для эксплуатации в суровых климатических условиях.

Назначение и область применения

Изолятор штыревой фарфоровый ШФ-20Г используется для изоляции проводов и обеспечения их механического крепления на опорах воздушных линий электропередач (ЛЭП), а также в распределительных устройствах электростанций и подстанций. Применяется в сетях переменного тока напряжением от 0,4 до 20 кВ и частотой до 100 Гц. Подходит для установки в районах с высокой запылённостью, влажностью и перепадами температур.

Технические характеристики

• Тип: штыревой фарфоровый
• Номинальное напряжение: 20 кВ
• Предельная механическая нагрузка: 13 кН - способен выдерживать значительную нагрузку от провода и внешних воздействий (например, гололёда или ветра)
• Максимальное импульсное напряжение: 125 кВ - защищает от скачков напряжения, вызванных грозами
• Максимальное напряжение под дождём: 65 кВ - сохраняет изоляционные свойства даже при намокании поверхности
• Путь утечки: 400 мм - увеличенная длина поверхностного пути снижает риск пробоя при загрязнении
• Степень загрязнения: 3 - рассчитан на работу в зонах со средним уровнем загрязнения (промышленные районы, побережья, пыльные регионы)
• Материал: фарфор - прочный, химически стойкий, не горючий материал с долгим сроком службы
• Рабочий температурный диапазон: от -60 до +50 C - работает в условиях крайнего севера и жаркого юга
• Устойчивость к УФ: да - не теряет свойств под длительным воздействием солнечного света
• Способ монтажа: стационарный - закрепляется на опоре через металлическую шпильку
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Изолятор штыревой фарфоровый ШФ-20Г совместим с типовыми штыревыми креплениями ЛЭП. Монтаж выполняется путём насадки на металлическую шпильку, установленную в опоре. Для надёжной фиксации требуется использование подходящих контргаек и шайб. Диаметр шпильки должен соответствовать внутреннему отверстию изолятора - проверьте соответствие перед установкой. Не применяйте силовые методы при сборке - фарфор хрупок при ударах.

Безопасность и стандарты

Изолятор соответствует требованиям к электроизоляционным изделиям для ЛЭП напряжением до 20 кВ. Произведён по технологии, обеспечивающей безопасную эксплуатацию в соответствии с нормами ГОСТ и международными стандартами для изоляторов класса 20 кВ. При пробое изолятор не разрушается полностью - провод остаётся на месте, что предотвращает аварийные ситуации.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 13 кН
• Длинный путь утечки (400 мм) повышает надёжность в загрязнённой среде
• Не боится экстремальных температур - от -60 C до +50 C
• Устойчив к ультрафиолету и атмосферным осадкам
• Фарфоровая конструкция не подвержена старению и коррозии
• Обеспечивает отказоустойчивость - при пробое не происходит обрыва провода

Ограничения применения

• Не предназначены для постоянного погружения в воду - хотя IP-класс не указан, фарфор не герметичен внутри
• Не рекомендован для использования там, где возможны механические удары во время монтажа или обслуживания - фарфор легко трескается при падении
• Подходит только для стационарной установки - не предназначен для мобильных или подвижных систем
• Не использовать в местах с повышенной вибрацией без дополнительной демпфирующей прокладки

Примеры использования

• Опоры воздушных ЛЭП 10–20 кВ в сельской местности и промзоне
• Распределительные пункты на подстанциях
• Крепление проводов на участках с высокой запылённостью (карьеры, дороги с тяжёлым транспортом)
• Линии в регионах с холодным климатом - Сибирь, Дальний Восток

Практические советы

• Перед установкой осмотрите поверхность изолятора - наличие трещин или сколов недопустимо
• Закручивайте крепёж равномерно, без перекосов - чтобы не возникло точечное напряжение на фарфоре
• Проверяйте соответствие диаметра шпильки и внутреннего канала изолятора - не используйте адаптеры без согласования с производителем
• При замене изолятора на действующей ЛЭП - обязательно соблюдайте правила безопасности и отключите питание
• Для районов с сильным загрязнением (пыль, соль) периодически проводите визуальный осмотр - грязь на поверхности может снижать эффективность изоляции
