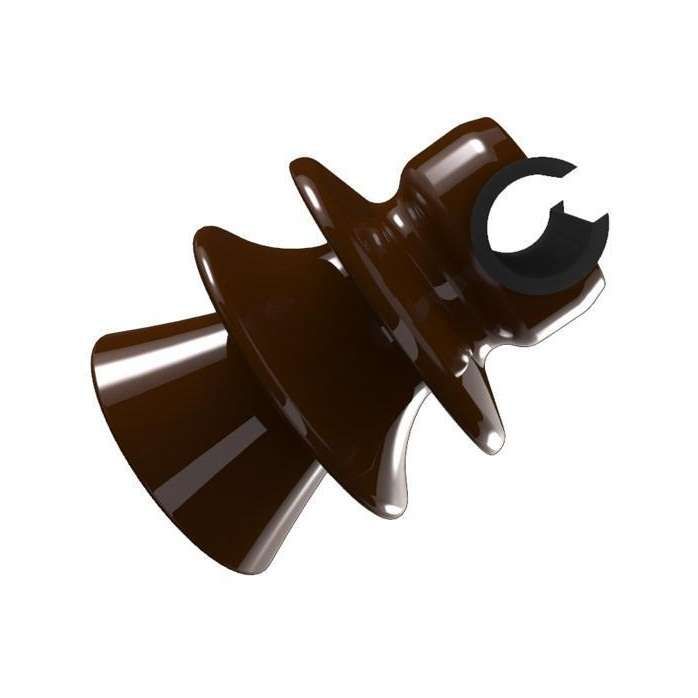

Изолятор ШФ-20Г1 (ШФ-20 УО) ЮАИЗ 133882А

Изолятор штыревой фарфоровый 20 Г1 (ШФ-20 УО) от Южноуральского арматурно-изоляторного завода (ЮАИЗ) предназначен для механической фиксации и электроизоляции проводов на воздушных линиях напряжением до 20 кВ. Артикул 133882а соответствует стандартному исполнению для умеренного климата.

Назначение и область применения

Изолятор штыревой фарфоровый 20 Г1 (ШФ-20 УО) используется для крепления и изоляции токоведущих проводов на опорах воздушных линий электропередачи 6–20 кВ. Применяется в распределительных сетях городских и сельских территорий, на участках с повышенной нагрузкой, где требуется надежная изоляция при перепадах температур и воздействии внешней среды.

Технические характеристики

• Тип: штыревой - фиксируется на металлическом креплении через нижний стержень;
• Номинальное напряжение: 20 кВ - рассчитан на работу в сетях до 20 000 В;
• Материал: фарфор - обеспечивает высокую электрическую прочность и устойчивость к выгоранию;
• Диаметр стержня: 22 мм - совместим с типовыми крепежными деталями и зажимами;
• Наружный диаметр: 170 мм - достаточен для защиты от поверхностных пробоев;
• Климатическое исполнение: от -60 C до +50 C - работает в суровых зимних условиях и жарком климате;
• Высота: 140 мм; диаметр корпуса: 140 мм - компактная форма для установки на стандартные опоры.

Совместимость и монтаж

Изолятор штыревой фарфоровый 20 Г1 (ШФ-20 УО) устанавливается на штыревые кронштейны или специальные траверсы с отверстием под стержень диаметром 22 мм. Для фиксации используются гайки и шайбы, соответствующие стандартным размерам. Монтаж выполняется на вертикальных или горизонтальных участках ЛЭП. Перед установкой проверьте целостность поверхности фарфора - трещины недопустимы даже микроскопические.

Безопасность и стандарты

Изолятор соответствует требованиям ГОСТ 9069-75 для штыревых изоляторов до 20 кВ. Производится на Южноуральском арматурно-изоляторном заводе (ЮАИЗ), предприятии с многолетним опытом выпуска изоляционных изделий для энергетики. Фарфор проходит термическую обработку и контроль на наличие внутренних дефектов.

Преимущества

• Высокая механическая прочность - выдерживает значительную нагрузку от проводов и ветровых усилий;
• Устойчивость к атмосферным осадкам, солнечному излучению и загрязнениям - долгий срок службы без обслуживания;
• Стабильные диэлектрические свойства при экстремальных температурах - надежна даже при -60 C;
• Простота замены - легко демонтируется и заменяется без снятия всей линии.

Ограничения применения

• Не применяется в сетях выше 20 кВ - риск поверхностного пробоя;
• Не рекомендован для установки в районах с частыми химическими выбросами (промышленные зоны с агрессивными газами) - возможна эрозия поверхности фарфора;
• Хрупкий материал - требует осторожного обращения при транспортировке и монтаже - удары или падения вызывают скрытые трещины;
• Не предназначена для использования в качестве подвесного изолятора - только штыревое крепление.

Примеры использования

• Крепление фазных проводов на деревянных и железобетонных опорах ЛЭП 10–20 кВ;
• Изоляция проводов на ответвлениях от главной линии к домам и объектам;
• Установка на столбах в сельской местности, где температура зимой опускается ниже -50 C;
• Реконструкция старых ЛЭП с заменой устаревших изоляторов на аналогичные по параметрам изделия.

Практические советы

• Перед установкой проверьте посадочный диаметр стержня - он должен точно соответствовать 22 мм. Нестандартные крепления снижают надежность соединения;
• Используйте резиновые или пластиковые прокладки между фарфором и металлом - предотвращают растрескивание от вибраций;
• При монтаже не затягивайте крепеж слишком сильно - фарфор не выносит избыточного давления;
• При замене нескольких изоляторов одновременно - используйте одинаковые партии (артикул 133882а, ЮАИЗ) для равномерности характеристик;
• Регулярно осматривайте поверхность на наличие трещин, пятен грязи или следов коррозии - особенно после гололеда или песчаных бурь.
