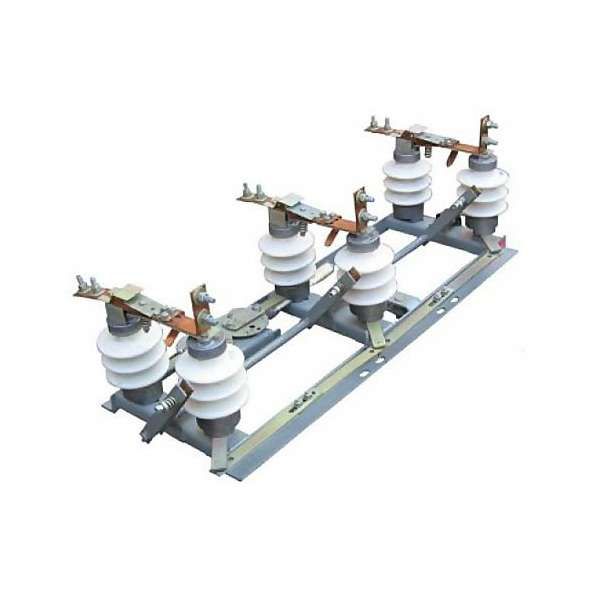

Разъединитель РЛНД-1-10-II 200 УХЛ1 3п с приводом ПРНЗ-10 ТЭРА ТЭФИ 305957А

Разъединитель РЛНД-1-10-II 200 УХЛ1 с приводом ПРНЗ-10 от бренда ТЭРА предназначен для безопасного отключения участков электрической сети до 10 кВ при отсутствии нагрузки. Этот трёхполюсный разъединитель применяется в распределительных устройствах подстанций и на воздушных линиях, где требуется механическое отключение цепи для обслуживания или ремонта.

Назначение и область применения

Разъединитель РЛНД-1-10-II 200 УХЛ1 используется исключительно для отключения электрической цепи при нулевой нагрузке - то есть когда ток уже прекращён выключателем или автоматом. Он не рассчитан на коммутацию под нагрузкой. Применяется в комплектных распределительных устройствах (КРУ), на подстанциях 6–10 кВ, а также на опорах воздушных линий электропередачи для изоляции секций при плановых работах.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который может проходить через контакты без перегрева;
• Номинальное напряжение: 10 кВ - рабочее напряжение сети, для которой предназначен разъединитель;
• Исполнение: УХЛ1 - соответствует климатическому исполнению для умеренного и холодного климата, с возможностью работы при температуре от −45 C до +40 C;
• Число полюсов: 3 - три отдельных контактных группы для каждой фазы трёхфазной системы;
• Привод: ПРНЗ-10 - ручной рычажный механизм с передачей усилия, позволяет оперативно открывать/закрывать контакты с землёй;
• Механизм заземления: наличие - обеспечивает принудительное замыкание на землю при положении «отключено» для безопасности персонала.

Совместимость и монтаж

Разъединитель РЛНД-1-10-II 200 УХЛ1 монтируется на раму или основание КРУ, требует жесткой фиксации с соблюдением габаритов и допустимых моментов затяжки болтов. Подключение шин выполняется сверху и снизу - необходимо проверить соответствие сечения проводников и шага крепёжных отверстий. Привод ПРНЗ-10 устанавливается рядом с корпусом и соединяется с валом разъединителя; угол поворота рукоятки составляет около 90°. Для монтажа требуется доступ с двух сторон: для подвода шин и для управления приводом.

Безопасность и стандарты

Разъединитель РЛНД-1-10-II 200 УХЛ1 соответствует требованиям ГОСТ 1516.1 и ГОСТ 18158, регламентирующим конструкцию и испытания разъединителей переменного тока до 35 кВ. Наличие заземляющих ножей обеспечивает защиту персонала при проведении ремонтных работ - после отключения цепи заземление активируется автоматически. Эксплуатация допускается только при наличии разрешений и выполнении правил техники безопасности.

Преимущества

• Надёжная механическая блокировка - предотвращает случайное включение при заземленном состоянии;
• Простой и долговечный привод ПРНЗ-10 - не требует электроэнергии, работает даже при отключении питания;
• Высокая степень защиты от внешних воздействий благодаря исполнению УХЛ1 - подходит для установки вне помещений;
• Стандартная конструкция - совместим с большинством типовых КРУ 10 кВ.

Ограничения применения

• Не предназначена для отключения токов нагрузки - использование под нагрузкой вызывает дугу, повреждение контактов и аварию;
• Не рекомендуется применять в условиях повышенной запылённости без дополнительной защиты - хотя IP-класс не указан, открытые контакты чувствительны к осаждению пыли;
• Требуется ручное управление - нельзя использовать в системах автоматического управления без модификации;
• Не подходит для частых операций - ограниченный ресурс механических элементов (до 1000 циклов).

Примеры использования

• Отключение секции КРУ-10 для замены кабеля;
• Изолирование трансформатора на подстанции перед диагностикой;
• Обеспечение заземления линии при ремонте воздушного участка;
• Работа в составе ячеек типа КСО-10.

Практические советы

• Перед каждым включением проверяйте, что все заземляющие ножи отведены - попытка включения при заземлении заблокирована механически, но важно убедиться визуально;
• Проверяйте состояние контактов раз в год - особенно при работе в агрессивной среде: окислы снижают надёжность;
• При монтаже используйте силовые ключи с указанием момента затяжки - перетягивание деформирует клеммы;
• Артикул 305957а - единственный номер для заказа запчастей и сервисного обслуживания этого конкретного разъединителя от ТЭРА.
