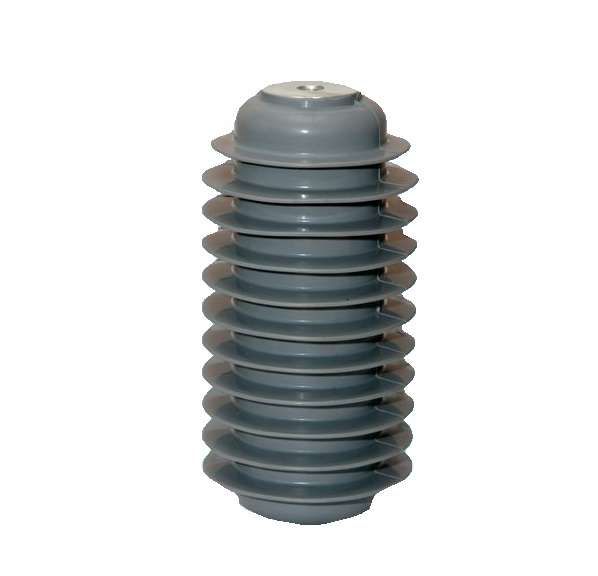

Ограничитель перенапряжения ОПН-П-10/12/10/550 УХЛ1 ЗЭУ 208251А

Ограничитель перенапряжения ОПН-П-10/12/10/550 УХЛ1 от бренда ЗЭУ предназначен для защиты электрооборудования от импульсных перенапряжений в сетях до 12 кВ. Модель рассчитана на работу вне помещений и соответствует требованиям для эксплуатации в условиях умеренного и холодного климата.

Назначение и область применения

Ограничитель перенапряжения ОПН-П-10/12/10/550 УХЛ1 защищает изоляцию оборудования - трансформаторов, кабельных соединений, распределительных устройств - от скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Применяется в воздушных линиях электропередачи, на опорах, в КТП и других наружных установках. Подходит для систем с заземленной нейтралью.

Технические характеристики

• Рабочее напряжение переменного тока (АС): 12 кВ - максимальное постоянное напряжение, при котором устройство сохраняет работоспособность в нормальных режимах.
• Номинальное напряжение переменного тока (АС): 15 кВ - уровень, при котором обеспечивается заданная энергия ограничения импульсов; используется для выбора типа устройства в соответствии с классом изоляции сети.
• Путь утечки: 35 мм - длина поверхности изолятора между токоведущими частями, обеспечивающая устойчивость к загрязнению и влаге.
• Исполнение: Без экрана - отсутствие металлического экранирующего корпуса, что снижает массу и стоимость, но требует соблюдения условий внешней среды.
• Климатическое исполнение: УХЛ1 - предназначено для работы при температуре от −60 C до +40 C, в условиях повышенной влажности, запыления и атмосферных осадков.

Совместимость и монтаж

Ограничитель перенапряжения ОПН-П-10/12/10/550 УХЛ1 монтируется на опоры ЛЭП, фидеры или шины распределительных устройств. Для установки требуется крепление через изолирующие поддерживающие элементы. Обеспечьте свободный доступ к выводам для подключения проводников. Напряжение питания не должно превышать 12 кВ в рабочем режиме. Устройство не имеет встроенных предохранителей - необходимо предусмотреть отдельную защиту от токов короткого замыкания.

Безопасность и стандарты

Ограничитель перенапряжения ОПН-П-10/12/10/550 УХЛ1 соответствует ГОСТ Р 52725-2006 и другим нормативным документам для ограничителей перенапряжения. Соответствует требованиям безопасности для высоковольтного оборудования, применяемого в открытых распределительных устройствах. Эксплуатация допускается только после проверки целостности изоляции и отсутствия трещин на корпусе.

Преимущества

• Высокая надежность в суровых климатических условиях благодаря исполнению УХЛ1.
• Достаточная длина пути утечки (35 мм) для устойчивости к загрязнению и конденсату - особенно важно в промышленных зонах и побережьях.
• Отсутствие экрана уменьшает вес и стоимость, упрощает транспортировку и установку.
• Совместим с большинством типов креплений для наружных ВЛ и КТП.

Ограничения применения

• Не применяется внутри закрытых помещений с контролируемой средой - модель спроектирована исключительно для наружной установки.
• Не рекомендуется использовать в местах с сильным химическим загрязнением воздуха (например, рядом с химическими заводами) без дополнительной очистки поверхности.
• Не защищает от длительных перенапряжений - только от кратковременных импульсов. Для защиты от длительного повышения напряжения необходимы другие средства (например, реле контроля напряжения).
• Может выйти из строя после нескольких крупных разрядов - требует периодической диагностики и замены при потере герметичности или видимых повреждений.

Примеры использования

• Защита трансформаторов на подстанциях 6–10 кВ в сельской местности.
• Установка на опорах воздушных линий электропередачи в регионах с частыми грозами.
• Фидерные пункты в промышленных зонах с высокой степенью запыленности.
• Кабельные ответвления от ЛЭП, где возможны перенапряжения от обратных волн.

Практические советы

• Перед установкой проверьте наличие трещин на изоляторе - даже микроскопические дефекты снижают долговечность.
• Обязательно используйте изолирующие кронштейны и соблюдайте минимальные расстояния до заземленных конструкций - согласно ПУЭ.
• При монтаже на опоре ориентируйте устройство вертикально - так лучше отводится влага и меньше накапливается грязь.
• Проверяйте состояние ОПН-П-10/12/10/550 УХЛ1 ежегодно: при появлении следов пробоя, потемнения или трещин - замените устройство.
• Убедитесь, что система заземления имеет сопротивление менее 10 Ом - эффективность ограничителя зависит от качества заземления.
