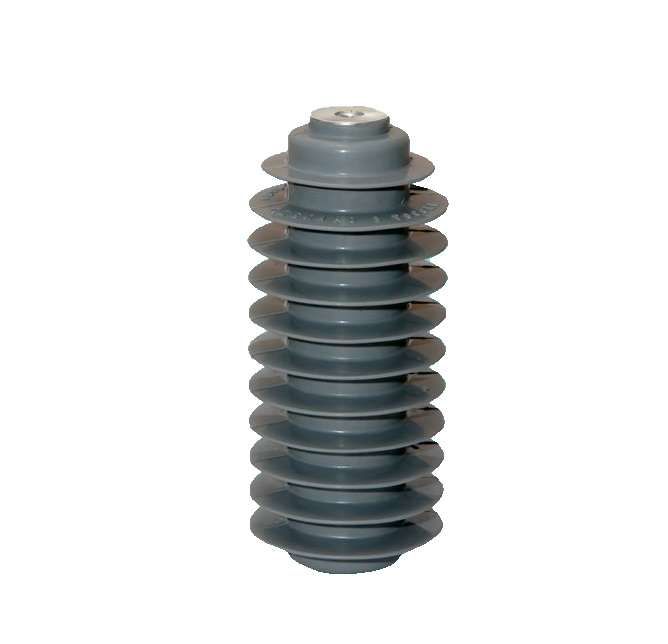

Ограничитель перенапряжения ОПН-П-10/12/10/400 УХЛ1 ЗЭУ 207440А

Ограничитель перенапряжения ОПН-П-10/12/10/400 УХЛ1 от бренда ЗЭУ предназначен для защиты электрооборудования от импульсных перенапряжений в сетях до 12 кВ. Модель рассчитана на работу вне помещений и соответствует требованиям для эксплуатации в условиях умеренного и холодного климата.

Назначение и область применения

Ограничитель перенапряжения ОПН-П-10/12/10/400 УХЛ1 защищает изоляцию оборудования - трансформаторов, кабельных соединений, распределительных устройств - от скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Применяется в воздушных линиях электропередачи, на опорах, в КТП и других наружных установках. Подходит для систем с заземленной нейтралью.

Технические характеристики

• Рабочее напряжение переменного тока (АС): 12 кВ - максимальное постоянное напряжение, при котором устройство сохраняет работоспособность в нормальных условиях.
• Номинальное напряжение переменного тока (АС): 15 кВ - уровень, при котором обеспечивается заданная защитная характеристика при импульсе.
• Путь утечки: 35 мм - длина поверхности изолятора между токоведущими частями, обеспечивающая устойчивость к загрязнению и влаге.
• Исполнение: Без экрана - отсутствие металлического экранирующего корпуса, что снижает массу и стоимость, но требует соблюдения условий внешней среды.
• Климатическое исполнение: УХЛ1 - предназначено для работы при температуре от −60 C до +40 C, в условиях повышенной влажности, запыления и атмосферных осадков.

Совместимость и монтаж

Ограничитель перенапряжения ОПН-П-10/12/10/400 УХЛ1 монтируется на опоры ЛЭП, фидеры или рамы КТП с помощью специальных кронштейнов. Для надежного контакта требуется жесткая механическая фиксация и минимальный радиус изгиба провода. Соединение с заземляющим контуром выполняется медным проводником сечением не менее 25 мм2. Устройство не имеет внутреннего выключателя - при выходе из строя замена обязательна.

Безопасность и стандарты

Ограничитель перенапряжения ОПН-П-10/12/10/400 УХЛ1 соответствует ГОСТ Р 52725-2006 и ТУ 16-705.891-2006. Обеспечивает класс защиты IP67 - полную герметичность от пыли и временное погружение в воду. Наличие пути утечки 35 мм гарантирует безопасную работу при загрязнении изолирующей поверхности солью, пылью или конденсатом.

Преимущества

• Высокая устойчивость к агрессивной среде благодаря исполнению УХЛ1 - подходит для суровых регионов России.
• Отсутствие экрана снижает вес и стоимость, упрощает транспортировку и установку.
• Стандартный путь утечки 35 мм обеспечивает надежную работу даже в районах с высокой запыленностью или побережьями.
• Совместим с большинством типов опорных изоляторов и креплений для наружных установок.

Ограничения применения

• Не применяется внутри закрытых помещений с контролируемой средой - для них есть более компактные модели с экраном.
• Не предназначен для защиты оборудования с рабочим напряжением выше 12 кВ - превышение допустимого значения приведёт к пробою.
• Требует периодической проверки состояния изолятора - трещины, сколы или глубокие загрязнения снижают эффективность.
• Не содержит встроенного сигнализатора износа - необходимо использовать внешние методы контроля (термография, измерение тока утечки).

Примеры использования

• Защита трансформаторов на подстанциях 6–10 кВ в сельской местности.
• Монтаж на столбах ВЛ-10 кВ в регионах с частыми грозами (Сибирь, Дальний Восток).
• Установка перед вводом в КТП для предотвращения повреждения кабельных вставок.
• Дополнительная защита в цепях питания насосных станций и компрессоров на открытых площадках.

Практические советы

• Перед установкой проверьте посадочные размеры - совпадают ли крепёжные отверстия с вашими кронштейнами.
• Обязательно используйте качественный заземляющий проводник; плохой контакт сводит на нет всю защиту.
• При монтаже не затягивайте крепления слишком сильно - риск растрескивания керамического корпуса.
• Проверяйте состояние ОПН-П-10/12/10/400 УХЛ1 ежегодно: протирайте изолятор сухой тканью, осматривайте на предмет трещин.
• Если в вашем объекте часто возникают перенапряжения - рассмотрите возможность установки двух устройств на одну фазу для увеличения надёжности.
