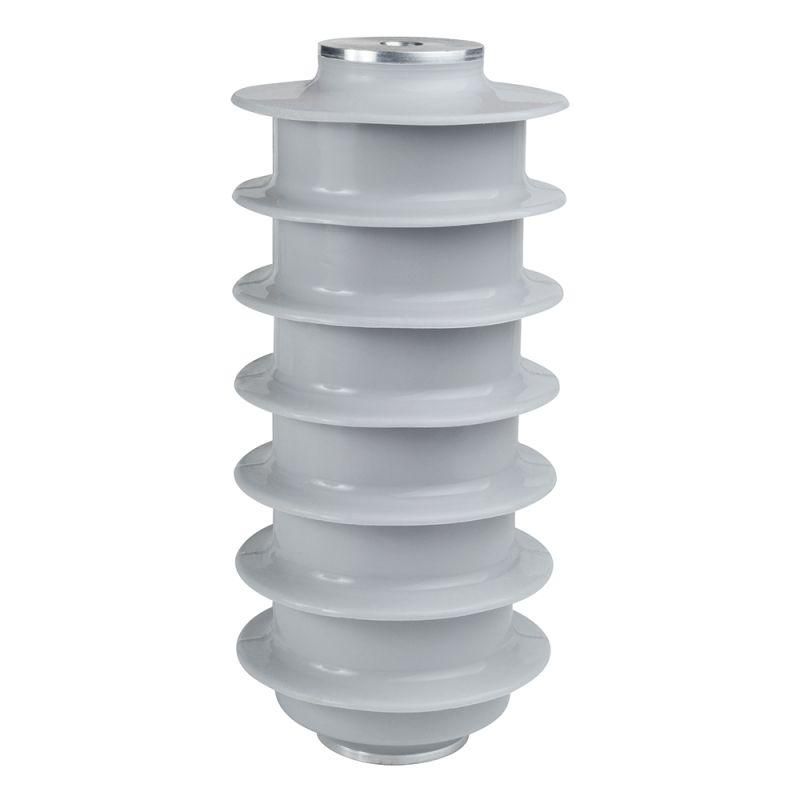

Ограничитель перенапряжения нелинейный OptiVar OPN-P-10/12/10/550(1,1)-УХЛ1 | 358215 КЭАЗ

Ограничитель перенапряжения нелинейный OPN-P-10/12/10/550(1.1)-УХЛ1 КЭАЗ предназначен для защиты высоковольтного оборудования от импульсных перенапряжений, вызванных грозами или коммутациями. Устройство работает в условиях открытой установки, выдерживает экстремальные температуры и обеспечивает надёжную работу в сетях с номинальным напряжением 10–15 кВ.

Назначение и область применения

Ограничитель перенапряжения нелинейный OPN-P-10/12/10/550(1.1)-УХЛ1 КЭАЗ защищает оборудование в распределительных устройствах, трансформаторах, кабельных линиях и других элементах высоковольтной сети от скачков напряжения. Применяется исключительно на открытом воздухе - в подстанциях, на столбах, в комплектных распределительных пунктах. Подходит для регионов с суровым климатом благодаря устойчивости к холоду и влаге.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное напряжение переменного тока: 15 кВ
• Непрерывное рабочее напряжение: 12 кВ
• Канал утечки тока и путь утечки: 20 мм - обеспечивают устойчивость к загрязнению и конденсату
• Рабочий диапазон температур: от -60 C до +45 C
• Постоянный ток (DC): не применяется - устройство рассчитано только на переменный ток
• Конструкция: одна колонка варисторов в герметичном полимерном корпусе
• Основное положение при монтаже: вертикальное
• Отображение состояния: отсутствует - нет индикатора работы

Совместимость и монтаж

OPN-P-10/12/10/550(1.1)-УХЛ1 КЭАЗ устанавливается на опоры, рамы или специальные кронштейны в высоковольтных распределительных устройствах. Для правильной работы необходимо соблюдать вертикальное положение. Монтаж выполняется после отключения участка сети и заземления. Соединение с проводником осуществляется через фланцевый вывод. Устройство совместимо с оборудованием, работающим в сетях 10–15 кВ. Не требует внешнего питания.

Безопасность и стандарты

Ограничитель перенапряжения соответствует требованиям ГОСТ Р 52725-2006 и другим нормам для устройств защиты от перенапряжений. Полимерный корпус обеспечивает электробезопасность при контакте с поверхностью. Наличие пути утечки 20 мм снижает риск пробоя при запылении или намокании. Устройство не содержит опасных веществ и не требует специальной утилизации.

Преимущества

• Используются варисторы российского производства - повышена надёжность и управляемость качеством
• 100%-ный контроль каждого изделия на заводе КЭАЗ - минимальный процент брака
• Широкий диапазон рабочих температур позволяет применять в Арктике и южных регионах
• Герметичный полимерный корпус защищает внутренние элементы от влаги, пыли и химических воздействий
• Оптимальная энергетическая характеристика - эффективно гасит импульсы до уровня собственного класса напряжения

Ограничения применения

• Не предназначено для установки внутри помещений - используется только вне зданий
• Не имеет индикатора выхода из строя - требуется периодический визуальный осмотр и замер параметров
• Не защищает от постоянного тока - нельзя использовать в цепях постоянного напряжения
• Не рекомендовано для мест с частыми механическими ударами или вибрацией - возможна трещина в корпусе
• Запрещён горизонтальный монтаж - нарушается тепловой режим и увеличивается риск утечки

Примеры использования

• Защита воздушных линий 10 кВ на опорах в сельской местности
• Установка перед трансформаторными подстанциями в районах с частыми грозами
• Защита кабельных вводов в распределительных пунктах на промплощадках
• Применение в нефтегазовой отрасли - на удалённых насосных станциях с низкими зимними температурами

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети (10–15 кВ) и рабочего напряжения 12 кВ - превышение может привести к отказу
• Обеспечьте доступ к устройству для ежегодного осмотра - особенно после грозового сезона
• При монтаже используйте изолирующие штанги и средства защиты - даже в отключенном состоянии возможно наличие остаточного заряда
• Не устанавливайте рядом с источниками повышенной влажности (например, водоёмами) без дополнительной защиты корпуса
• Замените устройство при наличии видимых трещин, следов нагара или потери герметичности - даже при отсутствии индикатора оно может быть повреждено
