Ограничитель перенапряжения ОПН-130 УХЛ4 130 КашинЗЭА 120113000В0240000000

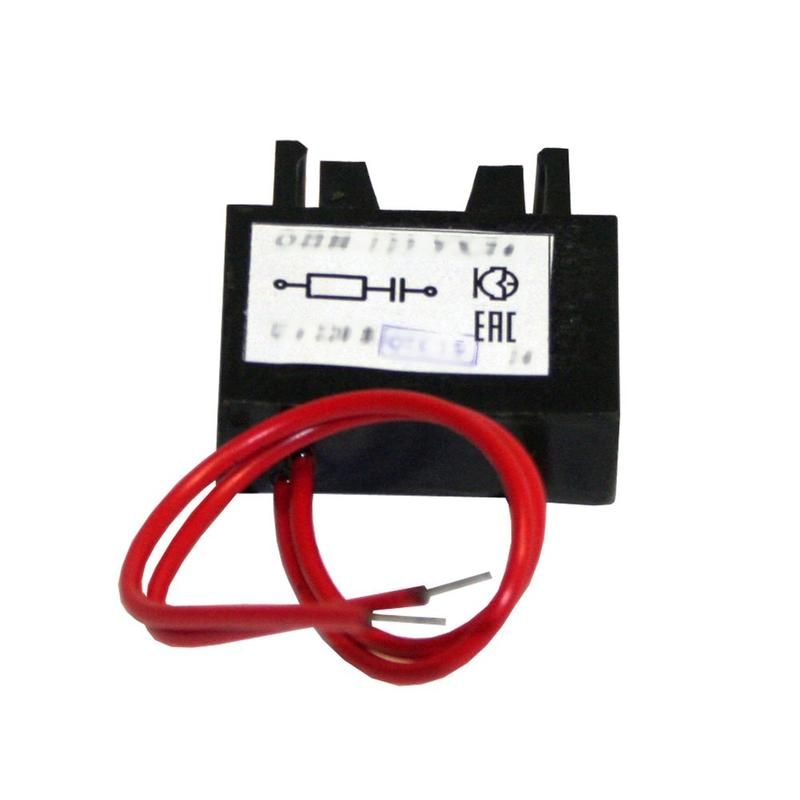

Ограничитель перенапряжений ОПН-130 УХЛ4 от КЗЭА г.Кашин предназначен для защиты катушек контакторов и пускателей от импульсных перенапряжений, возникающих при коммутации. Артикул 120113000в0240000000 применяется в системах управления с микропроцессорной техникой, где важна стабильность сигнала.

Назначение и область применения

Ограничитель перенапряжений ОПН-130 УХЛ4 защищает катушки контакторов и пускателей от высоковольтных импульсов, которые возникают при отключении индуктивных нагрузок. Он подключается параллельно катушке аппарата и снижает уровень перенапряжения до безопасных значений. Применяется в системах автоматизации: станках, конвейерах, щитах управления, где используются устройства с электромагнитными катушками на постоянном или переменном токе.

Технические характеристики

• Номинальное напряжение цепи управления: 24 В, 48 В, 110 В, 220 В, 380 В
• Уровень ограничения перенапряжения: до 2× амплитудного значения для 110–380 В; до 4× для 24 В и 48 В
• Работает при повышении напряжения до 110% от номинала
• Исполнение: УХЛ4 - для эксплуатации в условиях умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Ограничитель перенапряжений ОПН-130 УХЛ4 устанавливается непосредственно на корпусе контактора или пускателя. Подключение осуществляется параллельно катушке управления - к её выводам. Монтаж требует отключения питания и соблюдения правил безопасности. Аппарат совместим со всеми контактными устройствами, имеющими стандартную катушку управления указанных номинальных напряжений. Для установки не нужны дополнительные крепления или адаптеры - он рассчитан на прямую фиксацию на базовом оборудовании.

Безопасность и стандарты

Ограничитель перенапряжений ОПН-130 УХЛ4 соответствует требованиям к защите электрооборудования от коммутационных перенапряжений, принятым в промышленной автоматизации. Хотя явная ссылка на ГОСТ или IEC отсутствует, принцип действия и предельные параметры соответствуют общепринятой практике защиты катушек в системах управления. Обеспечивает долговременную работу оборудования без повреждения изоляции катушки.

Преимущества

• Позволяет использовать чувствительную микропроцессорную технику в системах управления без риска повреждения от скачков напряжения
• Не требует внешнего питания - работает автономно
• Минимальный размер и легкий вес - не влияет на габариты контактора
• Стабильно работает при колебаниях напряжения до 110% от номинала

Ограничения применения

• Не предназначен для защиты силовых цепей - только для цепей управления
• Не используется в сетях с частотой выше 50/60 Гц без проверки совместимости
• Не обеспечивает защиту от длительных перегрузок или замыканий - только от импульсных перенапряжений
• Не рекомендован для открытых площадок или помещений с повышенной запыленностью вне герметичных шкафов

Примеры использования

• Защита катушки контактора в пульте управления станком ЧПУ
• Подключение к пускателю в системе конвейера с PLC-контроллером
• Установка на реле времени или терморегулятор в распределительном щите
• Функциональная доработка старых щитов перед модернизацией до цифровых систем

Практические советы

• Перед установкой проверьте соответствие номинального напряжения катушки контактора одному из поддерживаемых значений (24, 48, 110, 220, 380 В)
• Обязательно отключите питание перед подключением - даже малые токи могут вызвать пробой при работе под напряжением
• При использовании в системах с частыми включениями (например, насосы, вентиляторы) регулярно осматривайте ограничитель на предмет нагрева или следов перегрузки
• Если вы используете оборудование с микроконтроллерами - наличие ОПН-130 УХЛ4 значительно снижает риск сбоев и выхода из строя плат управления
