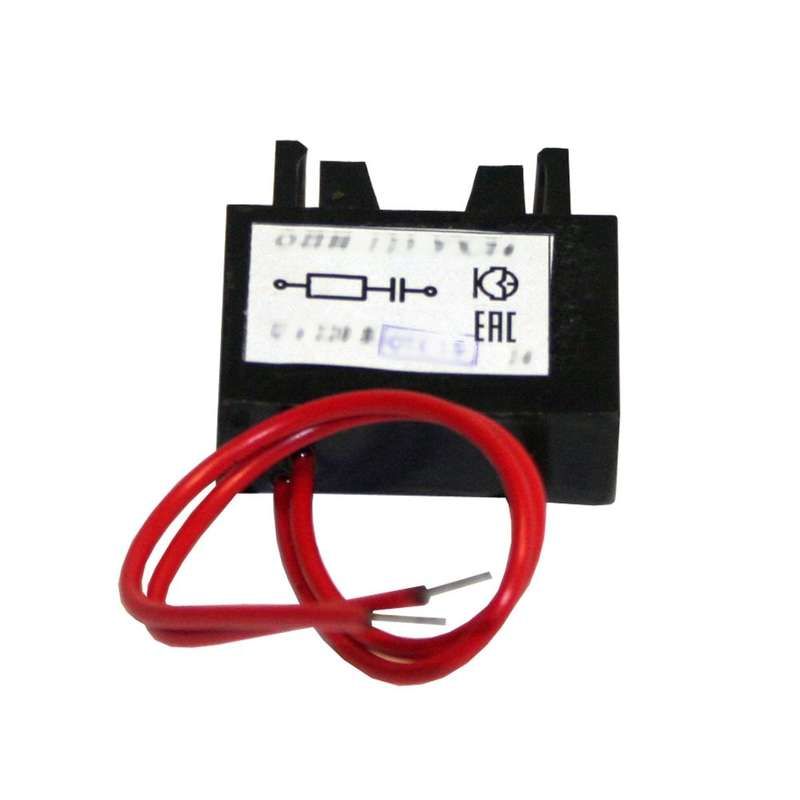

Ограничитель перенапряжения ОПН-131 УХЛ4 Кашин 120113100В0480000000 КашинЗЭА

Ограничитель перенапряжения ОПН-131 УХЛ4 - устройство для защиты электрооборудования от импульсных перенапряжений, таких как грозовые разряды или коммутационные скачки напряжения. Произведённый компанией КашинЗЭА, артикул 120113100в0480000000 предназначен для установки в распределительных устройствах до 1 кВ.

Назначение и область применения

Ограничитель перенапряжения ОПН-131 УХЛ4 защищает изоляцию электрических аппаратов - трансформаторов, выключателей, кабельных соединений - от повреждений при внезапных скачках напряжения. Применяется в сетях переменного тока частотой 50 Гц, на номинальное напряжение до 1 кВ. Подходит для установки в распределительных щитах, на подстанциях, в промышленных объектах, жилых зданиях и на открытых площадках.

Технические характеристики

• Обозначение: ОПН-131 УХЛ4
• Производитель: КашинЗЭА
• Артикул: 120113100в0480000000
• Номинальное напряжение сети: до 1 кВ
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 - предназначено для работы в умеренном и холодном климате, в закрытых помещениях с возможным воздействием влаги и запылением

Совместимость и монтаж

Ограничитель перенапряжения ОПН-131 УХЛ4 монтируется последовательно с защищаемым оборудованием - обычно на шинах или клеммах распределительного устройства. Для подключения используются медные провода сечением, соответствующим токовой нагрузке цепи. Монтаж выполняется с соблюдением требований ПУЭ: обязательна надёжная заземляющая связь через отдельный проводник, не менее 16 мм2. Нельзя использовать в качестве замены автоматического выключателя или предохранителя.

Безопасность и стандарты

Ограничитель перенапряжения ОПН-131 УХЛ4 соответствует требованиям ГОСТ Р 51992-2002 и ГОСТ 15150-69 по классификации климатических условий. Обеспечивает безопасную работу при температуре от −40 C до +40 C. После срабатывания при значительном импульсе устройство может выйти из строя - требуется периодическая проверка состояния индикатора (если имеется) и внешний осмотр на предмет трещин или следов перегрева.

Преимущества

• Высокая надёжность в условиях колебаний напряжения и частых грозовых активностей
• Стойкость к повышенной влажности и запылению благодаря исполнению УХЛ4
• Минимальное время реакции на импульс - обеспечивается быстрое ограничение перенапряжения
• Не требует обслуживания при нормальном режиме работы

Ограничения применения

• Не предназначен для постоянного действия высоких напряжений выше 1 кВ - применение сверх допустимого уровня приведёт к выходу из строя
• Не защищает от длительных перенапряжений, вызванных обрывом нулевого провода или авариями в сети
• Не рекомендован для установки вне помещений без дополнительной защиты от механических повреждений и прямого солнечного излучения
• Не заменяет основную систему заземления - работает только в паре с ней

Примеры использования

• Защита входного щита в многоквартирном доме перед счётчиком
• Установка на трансформаторной подстанции 6/0,4 кВ
• Защита частотных преобразователей на производстве
• Охранная система на складе с мощными насосами и компрессорами

Практические советы

• Перед установкой проверьте соответствие номинального напряжения вашей сети - ОПН-131 УХЛ4 рассчитан исключительно на 1 кВ и ниже
• Используйте только качественные заземляющие проводники; плохой контакт снижает эффективность защиты
• Рекомендуется контролировать состояние устройства ежегодно - особенно после грозового сезона
• При наличии индикатора сработки - замените ОПН-131 УХЛ4 сразу же, даже если оборудование продолжает работать
• Не устанавливайте несколько ограничителей на одной фазе без согласования с проектом - это может вызвать нежелательные взаимодействия
