Ограничитель перенапряжения ОПН-112-УХЛ4 | 253249 КЭАЗ

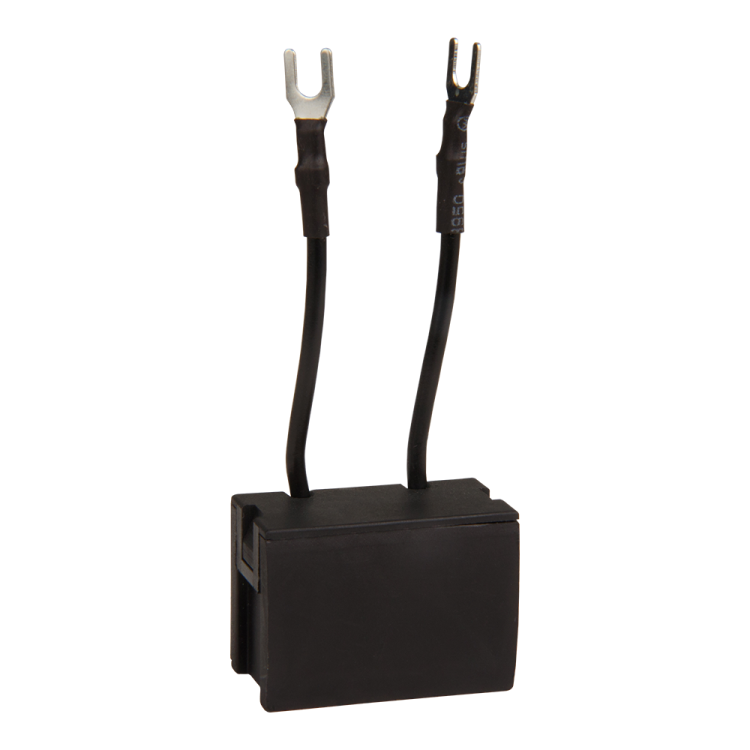

Ограничитель перенапряжения ОПН-112 УХЛ4 - устройство для защиты катушек контакторов от импульсных перенапряжений, возникающих при коммутации. Применяется в цепях переменного и постоянного тока, совместим с оборудованием КЭАЗ серий ПМЛ и РТЛ. Артикул 253249 обеспечивает надёжную работу в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Ограничитель перенапряжения ОПН-112 УХЛ4 защищает электромагнитные катушки контакторов, реле и других устройств от высоковольтных импульсов, которые возникают при отключении нагрузки. Эти импульсы могут повредить изоляцию, вызвать свечение дуги и сократить срок службы оборудования. Устройство особенно актуально в системах с частой коммутацией - например, на конвейерах, насосных станциях, автоматических линиях и в промышленном управлении.

Технические характеристики

• Номинальное напряжение: 100–250 В - работает в сетях с таким уровнем напряжения, как в бытовых и промышленных цепях 220 В.
• Тип изделия: Ограничитель перенапряжения - активно поглощает энергии импульсов, снижая их амплитуду до безопасного уровня.
• Функциональное назначение: Резистивно-емкостное звено - сочетание резистора и конденсатора гасит скачки напряжения без задержек.
• Тип тока: Переменный/Постоянный - поддерживает как AC, так и DC, что расширяет области применения.
• Способ монтажа: На аппарат - устанавливается непосредственно на корпус контактного устройства, не требует отдельного щита.
• Тип крепления: Винтовое - фиксируется болтами, обеспечивает прочное соединение и устойчивость к вибрациям.

Совместимость и монтаж

Ограничитель перенапряжения ОПН-112 УХЛ4 рассчитан на установку на аппаратах серии ПМЛ и РТЛ от КЭАЗ. Монтируется прямо на корпусе контактора или реле через винтовые клеммы. Подключение выполняется параллельно катушке управления. Для правильной работы важно соблюдать полярность при использовании в цепях постоянного тока. Диаметр кабеля для подключения - до 2,5 мм2. Не требуется внешнее питание - устройство работает автономно, реагируя только на перенапряжения.

Безопасность и стандарты

Изделие соответствует требованиям к работе в условиях класса исполнения УХЛ4 - устойчиво к влажности, перепадам температур и запылённости. Соответствует ГОСТ Р 50030.5.1 и другим нормам для компонентов управления. Нет открытых токоведущих частей - исключает риск поражения при установленном состоянии.

Преимущества

• Увеличивает срок службы контакторов и реле за счёт гашения импульсов.
• Не требует обслуживания - после установки работает без контроля.
• Подходит для переменного и постоянного тока - универсальное решение.
• Компактная форма - занимает минимум места на шкафу или аппарате.
• Высокая надёжность в суровых условиях благодаря защите УХЛ4.

Ограничения применения

• Не предназначена для защиты силовых цепей - только для цепей управления (катушек).
• Не заменяет полноценный Surge Protector в распределительных щитах - применяется как локальная защита.
• Не рекомендовано использовать при напряжении выше 250 В - возможна пробой изоляции.
• Не подходит для цепей с частотой выше 500 Гц - эффективность снижается.

Примеры использования

• Защита катушки контактора на конвейере в пищевой промышленности.
• Гашение импульсов в системе управления насосом в канализационной станции.
• Установка на реле времени в системах автоматизации производства.
• Дополнительная защита в пультах управления станков с ЧПУ.

Практические советы

• Выбирайте ОПН-112 УХЛ4 именно для защиты катушек - не используйте вместо входного ограничителя в щите.
• Проверьте соответствие номинала напряжения вашей катушки - 100–250 В - перед установкой.
• При монтаже на контакторы КЭАЗ серий ПМЛ и РТЛ - ориентируйтесь на расположение клемм, указанных в руководстве завода.
• Не затягивайте винты слишком сильно - можно повредить пластиковую основу.
• При наличии нескольких контакторов - устанавливайте ОПН-112 УХЛ4 на каждый, чтобы избежать последовательного влияния импульсов.
