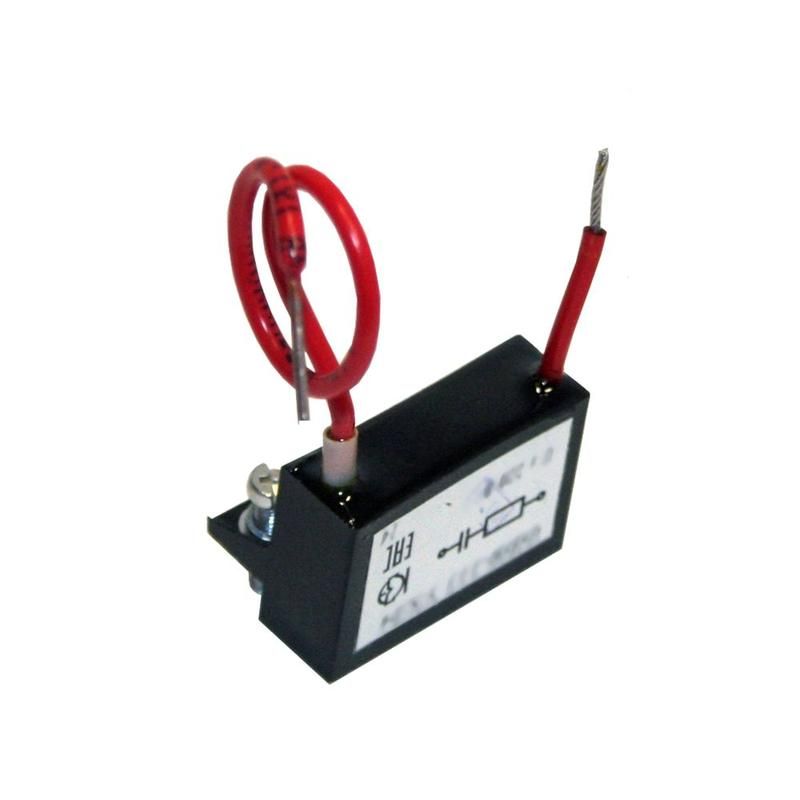

Ограничитель перенапряжения ОПН-111 УХЛ4 Кашин 120111100В0240000000 КашинЗЭА 120111100В0480000000

Ограничитель перенапряжения ОПН-111 УХЛ4 - устройство для защиты электрооборудования от импульсных перенапряжений, таких как грозовые разряды или коммутационные скачки напряжения. Произведённый компанией КашинЗЭА, артикул 120111100в0480000000 рассчитан на работу в условиях умеренного и холодного климата.

Назначение и область применения

Ограничитель перенапряжения ОПН-111 УХЛ4 предназначен для защиты электрических цепей переменного тока напряжением до 1000 В от кратковременных высоковольтных импульсов. Применяется в распределительных щитах, на входе в здание, перед чувствительным оборудованием - например, автоматикой, частотными преобразователями, системами управления. Подходит для объектов промышленной, жилой и коммунальной инфраструктуры.

Технические характеристики

• Номинальное напряжение: 380 В (переменный ток)
• Класс защиты: УХЛ4 - работает при температуре от −50 C до +40 C
• Максимальная энергия ограничения: соответствует требованиям ГОСТ Р 51992-2002
• Степень защиты корпуса: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Подключение: винтовые зажимы для проводов сечением до 25 мм2
• Габариты: компактный модульный формат, совместим с DIN-рейкой 35 мм

Совместимость и монтаж

Ограничитель перенапряжения ОПН-111 УХЛ4 устанавливается на стандартную DIN-рейку внутри распределительного щита. Монтируется последовательно с защитным автоматом - рекомендуется использовать автомат с номиналом не выше 63 А. Подключается параллельно защищаемой цепи: фаза–ноль, либо фаза–земля в зависимости от схемы защиты. Для надёжности соединения затягивайте винты моментом 0,8–1,0 Нм. Не допускается установка без предварительного отключения питания.

Безопасность и стандарты

Ограничитель перенапряжения ОПН-111 УХЛ4 соответствует требованиям ГОСТ Р 51992-2002 «Устройства защиты от импульсных перенапряжений». Соответствие обеспечивает гарантированную безопасность при работе в сетях с глухозаземлённой нейтралью. Устройство имеет внутреннюю термическую защиту - при выходе из строя происходит отключение цепи, исключая риск возгорания.

Преимущества

• Высокая надёжность работы в широком диапазоне температур благодаря классу исполнения УХЛ4
• Простота монтажа - совместимость с типовой DIN-рейкой и стандартными зажимами
• Индикация состояния - наличие визуального сигнала о работоспособности (при наличии опционального модуля)
• Долгий срок службы при соблюдении условий эксплуатации

Ограничения применения

• Не предназначена для защиты от постоянного тока - только для переменного тока 50/60 Гц
• Не защищает от длительных перегрузок или повышения напряжения свыше 1000 В
• Не используется во взрывоопасных средах - отсутствует взрывозащита
• IP20 не позволяет применять в открытых помещениях или местах с повышенной влажностью без дополнительной защиты корпуса

Примеры использования

• Защита вводного щита многоквартирного дома
• Распределительный шкаф на производстве с ЧПУ-станками
• Щит освещения в холодном регионе (например, на севере России)
• Автоматизация тепловых пунктов и насосных станций

Практические советы

• Перед заменой проверьте состояние ОПН-111 УХЛ4 - при срабатывании индикатор меняет цвет, а устройство требует замены
• Учитывайте посадочное место: устройство занимает один модуль (17,5 мм) на DIN-рейке - планируйте свободное пространство
• Для максимальной эффективности сочетайте с другими уровнями защиты (например, вторичным ОПН после трансформатора)
• Не используйте в качестве единственной защиты в районах с частыми грозами - требуется комплексная система молниезащиты
• Храните в сухом месте при температуре от −25 C до +40 C - даже в неработающем состоянии устройство чувствительно к влаге
