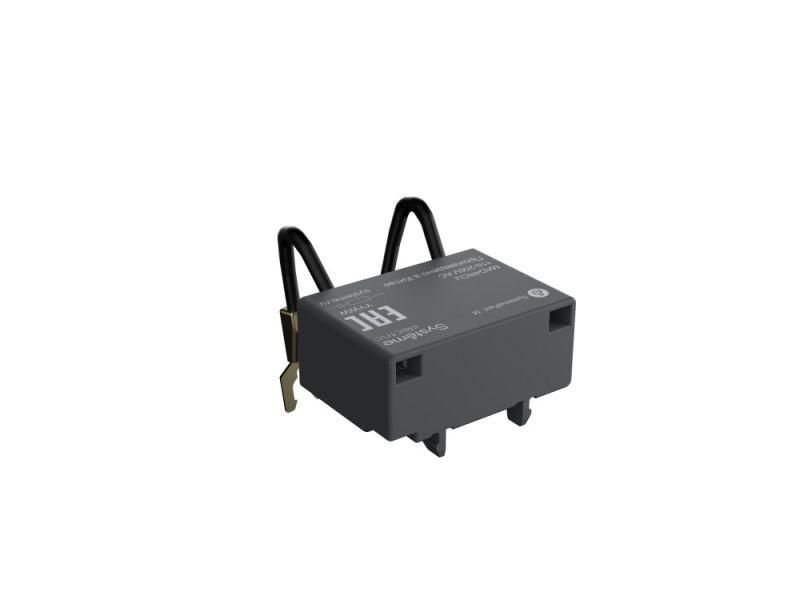

Модуль ограничения перенапр. MC1D RC 110-250В AC SE MAD4RCU APC

Модуль ограничения перенапряжения MC1D RC 110-250V AC SE - это резистивно-ёмкостной фильтр, предназначенный для защиты цепей управления контакторов серии SystemePact MC1D от импульсных перенапряжений, возникающих при коммутации катушек. Бренд Systeme Electric и артикул mad4rcu указывают на совместимость с промышленными автоматизированными системами, где важна устойчивость к высокочастотным помехам.

Назначение и область применения

Модуль ограничения перенапряжения MC1D RC 110-250V AC SE используется для гашения переходных процессов в цепях управления контактных устройств, особенно там, где есть высокочувствительная электроника. Он предотвращает повреждение контроллеров, PLC и других компонентов из-за скачков напряжения при выключении катушки контактора. Подходит для установки в шкафах управления промышленного оборудования: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Тип устройства: варисторный RC-фильтр (резистивно-ёмкостной элемент)
• Тип тока: переменный (AC)
• Номинальное рабочее напряжение: 110–240 В
• Поддерживает напряжение до 250 В - допустимый верхний предел
• Имеет встроенные резистор и конденсатор для подавления высокочастотных колебаний
• Увеличивает время отпускания контактора в 1,2–2 раза по сравнению с обычным режимом

Совместимость и монтаж

Модуль ограничения перенапряжения MC1D RC 110-250V AC SE предназначен исключительно для контакторов серии SystemePact MC1D. Устанавливается на боковой поверхности корпуса контактора без использования винтов - защёлкивается в специальный паз. Для работы требуется наличие виртуально синусоидального напряжения с уровнем гармонических искажений не более 5%. Не совместим с постоянным током (DC) или сильно искажёнными сетями (например, с частотными преобразователями).

Безопасность и стандарты

Произведён в соответствии с требованиями к промышленному оборудованию системы SystemePact. Соответствует нормам безопасности IEC/EN 60947-4-1 для аппаратов управления. Не требует заземления, так как работает в цепи управления, а не силовой цепи.

Преимущества

• Эффективно снижает радиопомехи и импульсы, вызываемые коммутацией катушек
• Не требует внешних проводов - монтируется прямо на контактор
• Защищает дорогостоящую электронику от преждевременного выхода из строя
• Закрытая конструкция обеспечивает надёжную работу в условиях запылённости

Ограничения применения

• Не применяется в цепях постоянного тока (DC)
• Не рекомендован для сетей с гармоническими искажениями свыше 5%
• Увеличенное время отпускания контактора может влиять на точность последовательности операций в быстродействующих системах
• Не заменяет полноценный Surge Protector - работает только на стороне управления, а не на входе сети

Примеры использования

• Контроллер станка с ЧПУ - защита от помех при отключении пускателей
• Линия конвейера с несколькими контакторами - предотвращение сбоев в работе PLC
• Автоматическая система освещения - снижение влияния перенапряжений на датчики
• Групповые пускатели в HVAC-системах - продление срока службы электромагнитных реле

Практические советы

• Проверьте напряжение в цепи управления перед установкой - модуль рассчитан на 110–240 В AC, максимальное значение 250 В - превышение недопустимо
• Если ваша система использует частотный преобразователь или источник бесперебойного питания - убедитесь, что форма сигнала близка к синусоиде
• Учитывайте задержку отключения: если в цикле работы важно быстрое отключение (менее 50 мс), проверьте, не станет ли удвоенное время отпускания проблемой
• Модуль ограничения перенапряжения MC1D RC 110-250V AC SE не требует обслуживания - при появлении сбоев в работе контактора замените его целиком
• Артикул mad4rcu соответствует оригинальному решению от Systeme Electric - использование аналогов может нарушить гарантию и безопасность
