Модуль ограничения перенапряжения MC1D 110-250V AC/DC Systeme Electric MAD4VU

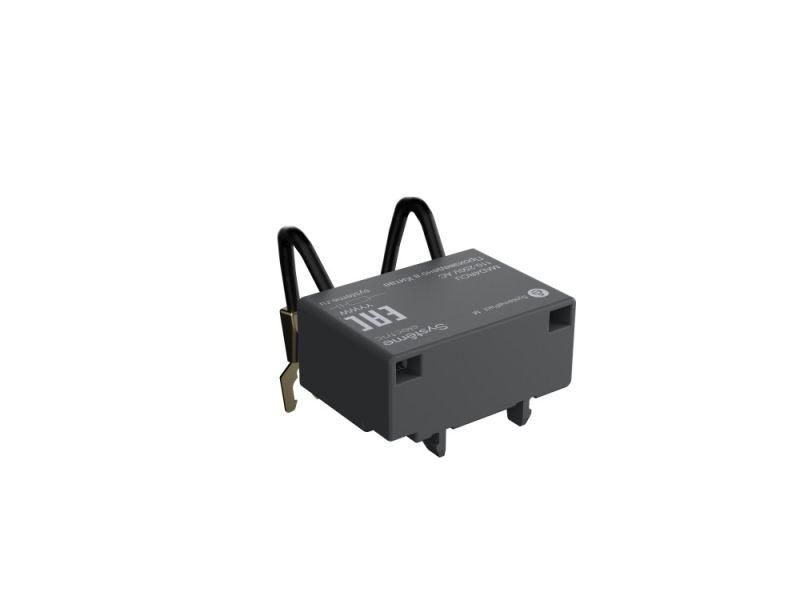

Модуль ограничения перенапряжения MC1D варистор 110-250V AC/DC SE от Systeme Electric защищает катушки контакторов серии SystemePact от импульсных скачков напряжения, возникающих при отключении нагрузки. Артикул mad4vu применяется там, где важна надёжная работа электромагнитных устройств в условиях частых коммутаций.

Назначение и область применения

Модуль ограничения перенапряжения MC1D варистор 110-250V AC/DC SE предназначен для защиты катушек контакторов и других индуктивных нагрузок от коммутационных перенапряжений. Он устанавливается параллельно обмотке контактора и гасит высоковольтные импульсы, которые возникают при отключении тока через катушку. Особенно актуально применение в системах с частыми включениями/выключениями - например, на конвейерах, насосных станциях, автоматических линиях и оборудовании с пневматическими или гидравлическими приводами.

Технические характеристики

• Тип устройства: варистор - полупроводниковый элемент, который изменяет своё сопротивление в зависимости от напряжения
• Рабочее напряжение: 110–250 В переменного тока (AC)
• Поддерживает также постоянный ток (DC): указано в описании производителя, хотя в характеристиках указан только AC - используется совместно с контактными устройствами, работающими на обоих типах тока
• Защита достигается путём ограничения перенапряжения до уровня не выше 2×Uc (двухкратного рабочего напряжения)
• Увеличение времени отпускания контактора: на 10–50% по сравнению с обычным режимом - из-за замедленной деполяризации катушки после отключения

Совместимость и монтаж

Модуль ограничения перенапряжения MC1D варистор 110-250V AC/DC SE совместим исключительно с контактными модулями серии SystemePact MC1D. Установка осуществляется через безвинтовое боковое крепление - специальный разъём на корпусе контактора. Подключение происходит автоматически при установке модуля в слот. Не требует проводки, пайки или дополнительных инструментов. Артикул mad4vu несовместим с другими сериями контакторов - даже аналогичными по внешнему виду.

Преимущества

• Эффективно снижает уровень ЭМИ (электромагнитных помех), продлевая срок службы управления и соседней аппаратуры
• Исключает пробой изоляции катушки контактора при частых коммутациях
• Быстрая установка без инструментов - экономит время при обслуживании и сборке панелей
• Не требует периодического обслуживания - служит весь срок эксплуатации контактора

Ограничения применения

• Не предназначена для защиты сетевых входов или мощных двигателей - только для катушек контакторов серии MC1D
• Запрещено использовать с напряжением выше 250 В - риск выхода из строя и возгорания
• Увеличенное время отпускания может влиять на точность работы последовательных циклов - требуется проверка временных диаграмм в критичных системах автоматизации
• Не работает при повреждённом или грязном разъёме контактора - контакт должен быть плотным и чистым

Примеры использования

• Автоматическая линия производства: контакторы MC1D управляют pneumatic клапанами - модуль предотвращает сбои в работе PLC из-за помех
• Насосная станция: частые включения насосов вызывают скачки напряжения - модуль защищает контроллеры и реле
• Ленточные конвейеры: многократные запуски/остановки - использование modul’а mc1d снижает количество отказов катушек

Практические советы

• Выбирая модуль ограничения перенапряжения MC1D варистор 110-250V AC/DC SE, убедитесь, что ваш контактор именно из серии SystemePact MC1D - другие модели не поддерживаются
• Проверьте напряжение питания перед установкой: если система работает на 230 В DC - модуль всё равно будет работать, но учтите возможное увеличение времени отпускания
• При замене старого модуля - всегда используйте оригинальный arтикул mad4vu. Аналоги могут иметь другую временную характеристику и вызвать сбой системы
• Если оборудование реагирует медленнее - возможно, причина в этом модуле. Для критичных по скорости процессов рассмотрите опцию с диодным демпфером вместо варистора
