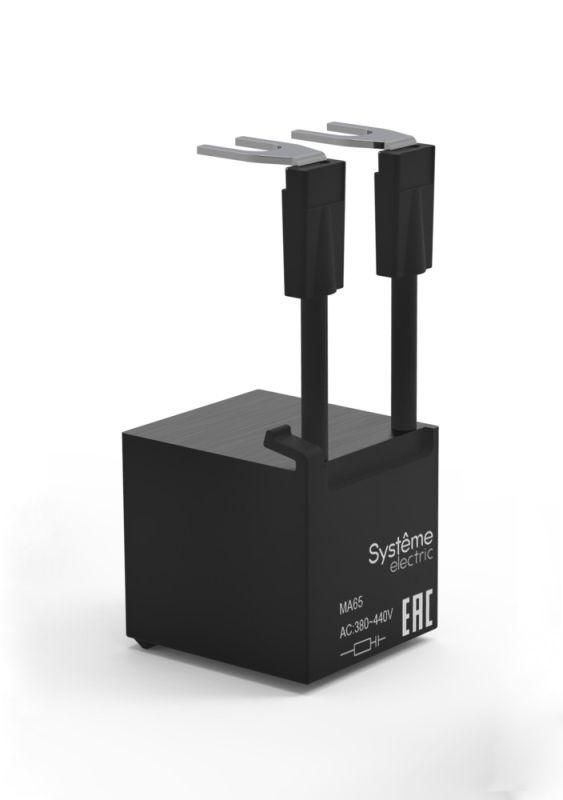

Модуль ограничения перенапр. MC1E RC 110-240В 40-65А SE MA652RC APC

Модуль ограничения перенапряжения MC1E RC 110-240V 40-65A SE - это резистивно-емкостной фильтр, предназначенный для защиты электромагнитных контакторов серии SystemePact MC1E от импульсных перенапряжений, возникающих при отключении катушки. Устройство устанавливается прямо на контактор и снижает риск повреждения чувствительной электроники в системах автоматизации.

Назначение и область применения

Модуль ограничения перенапряжения MC1E RC 110-240V 40-65A SE защищает контакторы от высокочастотных импульсов, которые возникают при отключении катушки. Эти импульсы могут вызывать пробои в изоляции, сбои в работе контроллеров и преждевременный выход из строя электронных компонентов. Применяется в системах управления промышленными станками, конвейерами, насосами и другим оборудованием, где используются контакторы с переменным током и номинальным током 40–65 А.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 110–240 В
• Тип устройства: резистивно-емкостной (RC) фильтр
• Тип элемента: варистор
• Совместим с контактными модулями SystemePact MC1E током 40–65 А
• Тип монтажа: фронтальный (устанавливается непосредственно на лицевую панель контактора)

Совместимость и монтаж

Модуль ограничения перенапряжения MC1E RC 110-240V 40-65A SE совместим только с контактными модулями системы SystemePact MC1E, рассчитанными на ток 40–65 А. Установка выполняется фронтально - устройство плотно крепится к передней части контактора без необходимости в дополнительном кабельном соединении. Подключение уже выполнено внутри корпуса контактора, достаточно просто надеть модуль на штыревые выводы. Не требует настройки.

Преимущества

• Эффективно гасит коммутационные перенапряжения до уровней, безопасных для микроконтроллеров и датчиков
• Увеличивает время отпускания контактора в 1,5–2 раза - снижает вероятность “прилипания” контактов при слабых нагрузках
• Не требует внешнего питания и дополнительного обслуживания
• Интегрированная конструкция минимизирует паразитные индуктивности, что важно для быстродействующих цепей

Ограничения применения

• Не предназначен для постоянного тока (DC) - работает только с переменным током
• Подходит исключительно для контакторов SystemePact MC1E с током 40–65 А; не совместим с другими сериями или моделями
• Запрещено использовать в средах с повышенной вибрацией без дополнительной фиксации - возможна потеря контакта
• Не заменяет полноценный Surge Protection Device (SPD); не защищает от сетевых скачков напряжения выше 240 В

Примеры использования

• Защита входов PLC при управлении двигателями через контакторы MC1E
• Станки с ЧПУ, где частые включения/выключения приводят к помехам в системе управления
• Линии конвейеров с множеством параллельно работающих контакторов
• Автоматические системы подачи воды или воздуха, где требуется стабильная работа реле и сенсоров

Практические советы

• Проверьте, что ваш контактор именно модель MC1E с током 40–65 А - установка на другие модели невозможна
• При замене старого модуля - используйте оригинальный артикул ma652rc, чтобы сохранить соответствие по времени отпускания
• Если после установки наблюдаются задержки в отключении оборудования - это нормально: модуль намеренно увеличивает время отпускания
• Не удаляйте модуль даже при кажущемся отсутствии проблем - он предотвращает скрытые повреждения электроники, которые проявятся позже
