Ограничитель перенапряжений нелинейный OptiVar OPN-P-10/12/10/680(1,36)-УХЛ1 | 358216 КЭАЗ

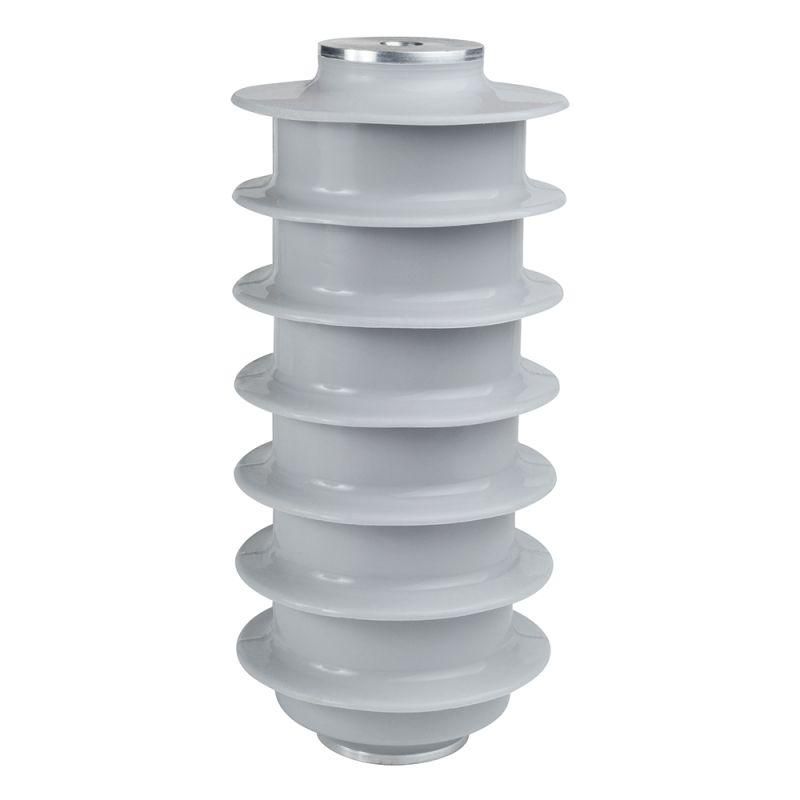

Ограничитель перенапряжений нелинейный OPN-P-10/12/10/680(1,36)-УХЛ1, КЭАЗ - устройство для защиты высоковольтного оборудования от импульсных перенапряжений, таких как грозовые и коммутационные скачки. Установлен на воздушных линиях и подстанциях вне помещений, обеспечивает надёжную работу сетей 10–15 кВ. Артикул 358216 соответствует исполнению УХЛ1 для работы в условиях холодного климата.

Назначение и область применения

OPN-P-10/12/10/680(1,36)-УХЛ1, КЭАЗ защищает оборудование электроснабжения - трансформаторы, выключатели, изоляторы - от повреждений, вызванных внезапными скачками напряжения. Применяется исключительно на открытом воздухе: на опорах ЛЭП, в комплектных распределительных устройствах (КРУ), на подстанциях. Подходит для систем с номинальным напряжением до 15 кВ.

Технические характеристики

• Номинальное напряжение переменного тока: 15 кВ - максимальное напряжение сети, для которой рассчитана защита.
• Непрерывное и рабочее напряжение переменного тока: 12 кВ - уровень напряжения, который устройство может выдерживать постоянно без срабатывания.
• Путь утечки и канал утечки: 20 мм - минимальная длина поверхности изоляции между проводящими частями; обеспечивает устойчивость к загрязнению и влаге.
• Исполнение: без дисплея - отсутствуют индикаторы состояния, требуется внешний контроль.
• Номинальное напряжение постоянного тока: 0 кВ - не предназначено для защиты цепей постоянного тока.
• Исполнение по климату: УХЛ1 - работает при температуре от −60 C до +40 C, устойчив к влажности, запылённости и атмосферным осадкам.

Совместимость и монтаж

OPN-P-10/12/10/680(1,36)-УХЛ1, КЭАЗ монтируется на фланцевые крепления, совместимые с типовыми изоляторами и штыревыми опорами. Устройство устанавливается строго в вертикальном положении - горизонтальное расположение недопустимо, так как нарушается тепловой режим и снижается надёжность. Для подключения используются медные или алюминиевые шины сечением, соответствующим току утечки. Монтаж требует отключения участка сети и заземления перед работой.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 52725-2006 и IEC 60099-4. Обеспечивает защиту от перенапряжений в пределах своего класса - не более 15 кВ. Полимерный корпус не содержит опасных материалов, не воспламеняется и не распространяет пламя. Наличие пути утечки 20 мм гарантирует безопасную работу даже при загрязнении изолятора солевым налётом или пылью.

Преимущества

• Герметичный полимерный корпус - защищает внутренние варисторы от влаги, химических воздействий и механических повреждений.
• Высокая энергоёмкость - способен поглощать крупные импульсы, возникающие при ударах молнии.
• Стабильная работа в экстремальных климатических условиях - исполнение УХЛ1 позволяет применять устройство в северных регионах России.
• Минимальное обслуживание - после установки не требует регулярной проверки, если нет видимых повреждений корпуса.

Ограничения применения

• Не применяется в цепях постоянного тока - номинальное напряжение постоянного тока равно 0 кВ.
• Не имеет индикации сработки - невозможно визуально определить, произошло ли срабатывание; необходимо использовать внешние системы диагностики.
• Запрещена установка в горизонтальном положении - нарушает теплоотвод и может привести к преждевременному выходу из строя.
• Не заменяет основную защиту (например, разрядники или автоматические выключатели) - используется как дополнительный уровень защиты.

Примеры использования

• Защита трансформаторов на подстанциях 10–35 кВ от грозовых перенапряжений.
• Установка на ответвлениях от воздушных линий 10 кВ, где есть риск попадания молнии.
• Функциональная часть КРУ-10 кВ в районах с высокой грозовой активностью.
• Аппараты на опорах ЛЭП, где требуется минимизация числа аварийных отключений.

Практические советы

• Перед установкой проверьте соответствие пути утечки (20 мм) условиям окружающей среды - в зонах с повышенной запылённостью или солевым туманом рекомендовано увеличение этого показателя, что возможно только при замене модели.
• При монтаже используйте только сертифицированные крепёжные элементы, совместимые с фланцем OPN-P-10/12/10/680(1,36)-УХЛ1, КЭАЗ.
• Проверяйте целостность корпуса ежегодно - трещины, следы пробоя или потёртости требуют немедленной замены.
• Не допускайте контакта с маслом, бензином или растворителями - они разрушают полимерный материал корпуса.
• Для систем с высокой нагрузкой рекомендуется параллельное использование нескольких ограничителей - но только при согласовании с проектом.
