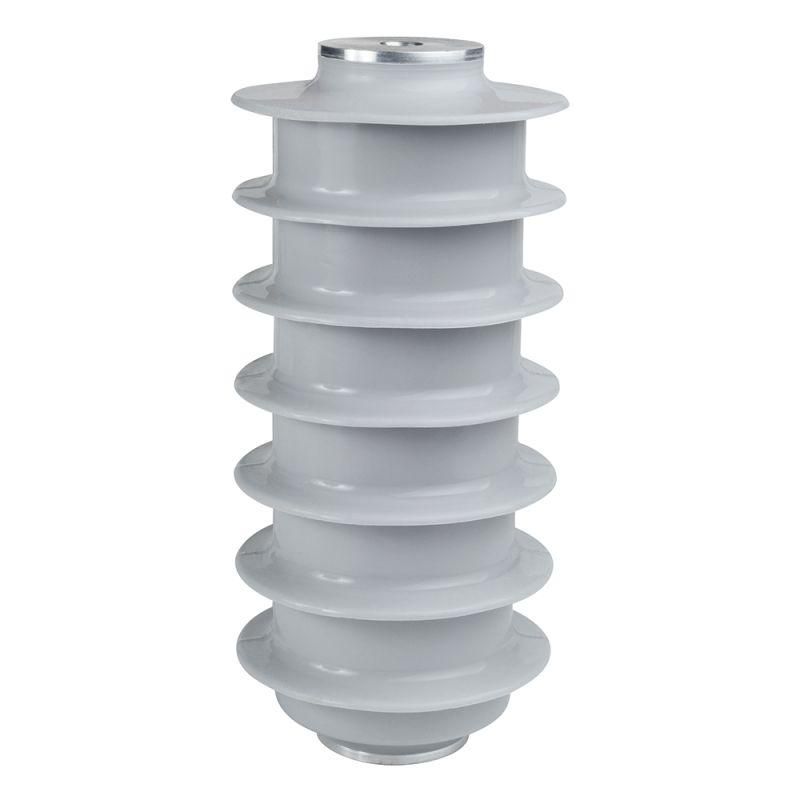

Ограничитель перенапряжений нелинейный OptiVar OPN-P-10/12,7/10/680(1,36)-УХЛ1 | 358218 КЭАЗ

Ограничитель перенапряжений нелинейный OPN-P-10/12,7/10/680(1,36)-УХЛ1 от КЭАЗ предназначен для защиты высоковольтного оборудования от импульсных перенапряжений, вызванных грозами или коммутациями. Устройство рассчитано на работу вне помещений и обеспечивает надёжную защиту в суровых климатических условиях.

Назначение и область применения

Ограничитель перенапряжений нелинейный OPN-P-10/12,7/10/680(1,36)-УХЛ1 защищает оборудование в сетях переменного тока напряжением до 10 кВ от кратковременных скачков напряжения - таких как грозовые импульсы или коммутационные перенапряжения. Применяется в распределительных устройствах, на воздушных линиях, в трансформаторных подстанциях и других объектах наружной установки. Подходит для эксплуатации в регионах с холодным климатом благодаря исполнению УХЛ1.

Технические характеристики

• Номинальное напряжение сети: 10 кВ
• Номинальное напряжение переменного тока (длительно допустимое): 15,9 кВ
• Непрерывное рабочее напряжение: 12,7 кВ - устройство выдерживает такое напряжение постоянно без повреждений
• Путь утечки и канал утечки тока: 20 мм - обеспечивает достаточную изоляцию в загрязнённой среде
• Рабочий температурный диапазон: от -60 C до +45 C
• Выполнено без дисплея - индикация состояния отсутствует
• Не предназначено для постоянного применения в цепях постоянного тока - номинальное напряжение DC равно 0 кВ

Совместимость и монтаж

OPN-P-10/12,7/10/680(1,36)-УХЛ1 монтируется на опорах, рамах или специальных кронштейнах в вертикальном положении - так указано производителем. Для правильной работы необходимо обеспечить механическую устойчивость и доступ для осмотра. Соединение с защищаемой линией выполняется через фланцевые зажимы, совместимые с шинами 10 кВ. Убедитесь, что посадочные размеры соответствуют вашей аппаратуре. Монтаж следует проводить после отключения питания и выполнения требований безопасности.

Безопасность и стандарты

Ограничитель перенапряжений нелинейный OPN-P-10/12,7/10/680(1,36)-УХЛ1 соответствует требованиям ГОСТ Р 52725 и другим нормативам для устройств защиты от перенапряжений. Полимерный корпус обеспечивает улучшенную изоляцию и устойчивость к внешним воздействиям. Изделие не содержит масла и не требует обслуживания в процессе эксплуатации.

Преимущества

• Используются варисторы российского производства - обеспечивают стабильную характеристику срабатывания
• 100%-ый контроль качества на всех этапах сборки - снижает риск брака
• Широкий диапазон рабочих температур позволяет применять устройство в Арктике и на юге России
• Герметичный полимерный корпус защищает внутренние элементы от влаги, пыли и химически активных веществ
• Оптимальная энергетическая защита - эффективно ограничивает импульсы до уровня, безопасного для трансформаторов и кабелей

Ограничения применения

• Не предназначен для защиты оборудования в помещениях с повышенной влажностью без дополнительной защиты корпуса - хотя имеет IP-защиту, но не является взрывозащищённым
• Не имеет индикатора состояния - невозможно визуально определить, сработал ли он; требуется периодический осмотр и замена по графику
• Не работает в цепях постоянного тока - нельзя использовать в HVDC системах
• Запрещается монтировать горизонтально - нарушается тепловой режим и может снизиться срок службы

Примеры использования

• Защита силового трансформатора 10/0,4 кВ на открытой подстанции
• Ограничитель перенапряжений на ответвлении от ЛЭП 10 кВ перед вводом в цех
• Установка на столбовой опоре в сельской местности для предотвращения пробоя изоляции кабеля
• Аппарат на распределительном пункте в условиях севера, где зимой температура опускается ниже -50 C

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети (10 кВ) и рабочего напряжения (12,7 кВ) - не используйте для сетей выше 15,9 кВ
• Обеспечьте минимальный зазор между корпусом OPN-P-10/12,7/10/680(1,36)-УХЛ1 и другими токоведущими частями - согласно требованиям ПУЭ
• При наличии нескольких ограничителей на одном участке - устанавливайте их на одинаковой высоте и с равными интервалами для равномерного распределения потенциала
• Заменяйте устройство после трёх срабатываний или при появлении следов повреждения корпуса - даже если внешне всё кажется целым
• Храните в сухом месте до монтажа - несмотря на герметичность, длительное воздействие влаги на контакты может вызвать окисление
