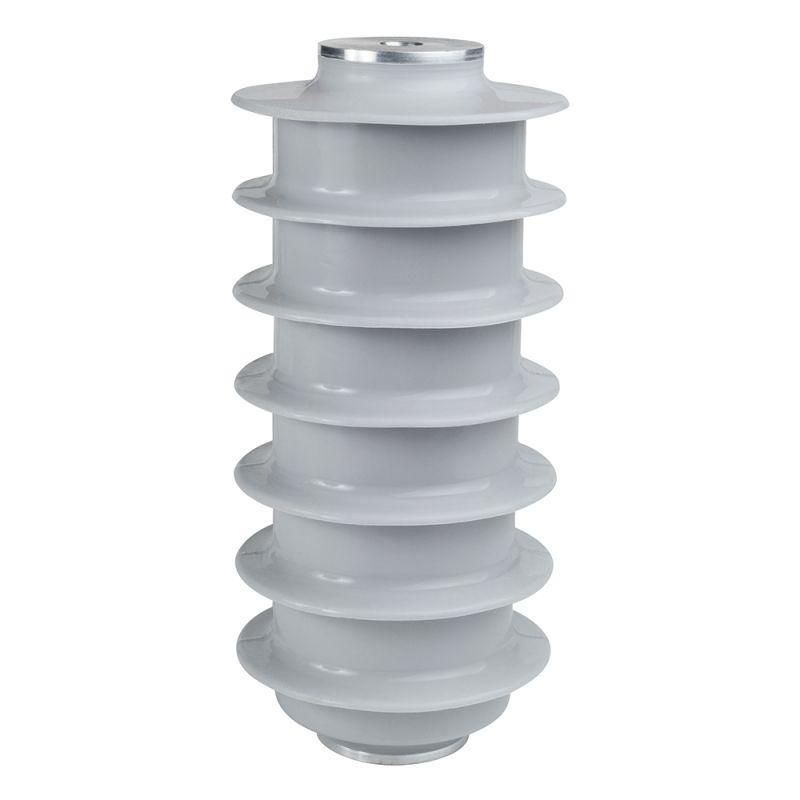

Ограничитель перенапряжений нелинейный OptiVar OPN-P-10/12/5/300(0,6)-УХЛ1 | 358219 КЭАЗ

Ограничитель перенапряжений нелинейный OPN-P-10/12/5/300(0,6)-УХЛ1 КЭАЗ предназначен для защиты высоковольтного оборудования от импульсных перенапряжений, вызванных грозами или коммутациями. Устройство работает в условиях открытой установки, выдерживает экстремальные температуры и обеспечивает надежную работу в сетях до 15 кВ. Артикул 358219 соответствует модели, применяемой на подстанциях, ЛЭП и промышленных объектах.

Назначение и область применения

OPN-P-10/12/5/300(0,6)-УХЛ1 КЭАЗ защищает оборудование от скачков напряжения, возникающих при молниях или включении/выключении мощных нагрузок. Применяется вне помещений в распределительных устройствах 10–15 кВ: на воздушных линиях, в комплектных трансформаторных подстанциях, на промышленных площадках с высоковольтным оборудованием.

Технические характеристики

• Номинальное напряжение системы: 10 кВ
• Номинальное напряжение переменного тока: 15 кВ
• Непрерывное рабочее напряжение: 12 кВ - устройство может работать длительно под этим напряжением без повреждений
• Канал утечки тока и путь утечки: 20 мм - обеспечивают высокую электрическую прочность поверхности, предотвращают пробои при загрязнении или влаге
• Рабочий диапазон температур: от −60 C до +45 C - позволяет использовать в суровых климатических зонах
• Выполнено без дисплея - индикация состояния отсутствует, требуется внешний контроль
• Не предназначено для постоянного постоянного тока - напряжение постоянного тока равно 0 кВ

Совместимость и монтаж

OPN-P-10/12/5/300(0,6)-УХЛ1 КЭАЗ устанавливается вертикально - горизонтальное или перевёрнутое положение недопустимо. Подключение выполняется через фланцевый крепление к шинам или выводам оборудования. Для монтажа необходим доступ к высоковольтной части сети и соблюдение требований безопасности при работе под напряжением. Корпус изготовлен из полимерного материала - не требует окраски или специальной антикоррозийной обработки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 52725-2007 и другим нормам для ограничителей перенапряжений. Полимерный корпус обеспечивает механическую прочность и устойчивость к воздействию окружающей среды. Наличие пути утечки 20 мм снижает риск поверхностных пробоев даже при запылённости или намокании.

Преимущества

• Используются варисторы российского производства - гарантирует совместимость с отечественными системами и цепями обслуживания
• 100%-ный контроль качества на всех этапах сборки - минимизирует риск брака и внезапных отказов
• Широкий диапазон рабочих температур - надёжна в холодном климате, в том числе на Севере и в Сибири
• Герметичный корпус - исключает попадание влаги внутрь, продлевает срок службы

Ограничения применения

• Не применяется в помещениях - предназначен исключительно для наружной установки
• Не имеет индикатора состояния - невозможно визуально определить, сработал ли ограничитель; требуется регулярная диагностика
• Не рассчитан на постоянный ток - нельзя использовать в цепях постоянного напряжения
• Запрещена установка в горизонтальном или перевёрнутом положении - нарушение режима работы может привести к снижению эффективности защиты

Примеры использования

• Защита входных кабелей на подстанциях 10 кВ перед трансформаторами
• Установка на столбах воздушных линий для защиты силового оборудования от грозовых импульсов
• Защита частотных преобразователей и двигателей на промышленных предприятиях с высоковольтным питанием
• Применение в энергообъектах с повышенной запылённостью или влажностью - благодаря длинному пути утечки

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети (до 15 кВ) и рабочего напряжения (12 кВ) - превышение может привести к выходу из строя
• Обеспечьте свободный доступ для осмотра и замены - устройство не ремонтопригодно, при выходе из строя меняется полностью
• При монтаже используйте изоляционные средства и соблюдайте правила безопасной работы на высоковольтных участках
• Регулярно проверяйте состояние корпуса на трещины, следы нагрева или загрязнения - особенно после гроз
• Артикул 358219 - единственный идентификатор для заказа запасных частей; сохраняйте его при оформлении заявок
