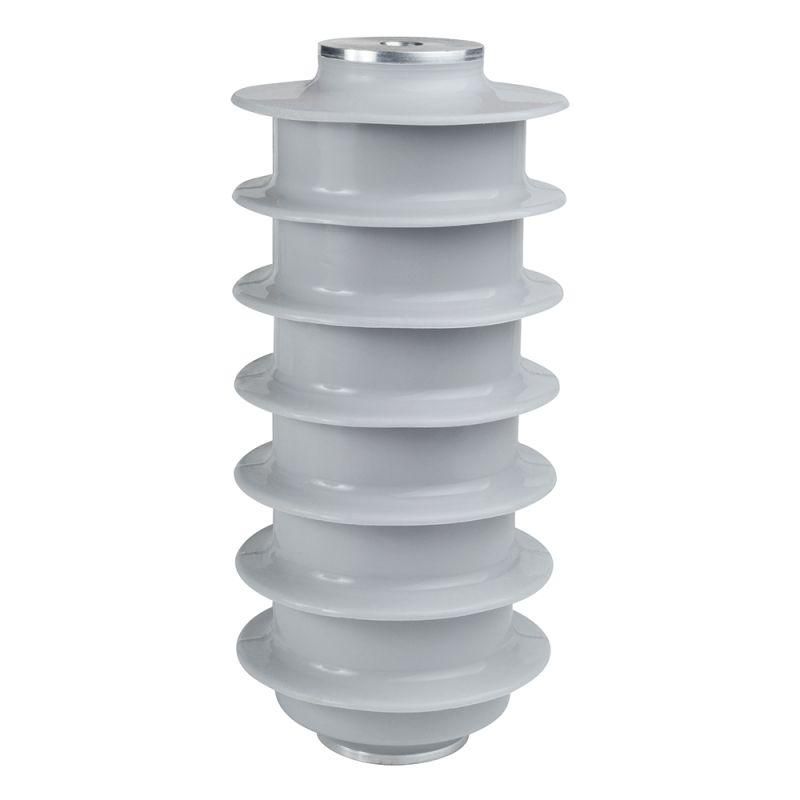

Ограничитель перенапряжений нелинейный OptiVar OPN-P-10/12/10/1000(2)-УХЛ1 КЭАЗ (Курский электроаппаратный завод) 358226

Ограничитель перенапряжений нелинейный OPN-P-10/12/10/1000(2)-УХЛ1, КЭАЗ - устройство для защиты высоковольтного оборудования от импульсных перенапряжений, таких как грозовые скачки или коммутационные броски. Установлен на воздушных линиях и подстанциях вне зданий, обеспечивает надёжную работу в суровых климатических условиях. Артикул 358226 соответствует сертифицированной модели от КЭАЗ.

Назначение и область применения

Ограничитель перенапряжений нелинейный OPN-P-10/12/10/1000(2)-УХЛ1, КЭАЗ защищает оборудование в сетях переменного тока 10–15 кВ от внезапных повышений напряжения. Применяется исключительно на открытом воздухе: на опорах ЛЭП, в комплектных распределительных устройствах (КРУ), трансформаторных подстанциях, на входах в цеха и на участках с повышенной грозовой активностью.

Технические характеристики

• Номинальное напряжение сети: 10 кВ
• Номинальное напряжение переменного тока: 15 кВ
• Непрерывное рабочее напряжение: 12 кВ - допустимый уровень постоянного напряжения, который устройство выдерживает без срабатывания
• Канал утечки тока и путь утечки: 20 мм - минимальное расстояние между токоведущими частями через изоляцию, обеспечивающее безопасную работу в загрязнённой среде
• Рабочий температурный диапазон: от -60 C до +45 C - позволяет использовать в регионах с экстремальными зимами и жарой
• Номинальное напряжение постоянного тока: 0 кВ - не предназначено для работы в цепях постоянного тока
• Конструкция: одна колонка варисторов в герметичном полимерном корпусе
• Основное рабочее положение: вертикальное
• Отображение состояния: отсутствует - нет индикатора сработавшего элемента

Совместимость и монтаж

OPN-P-10/12/10/1000(2)-УХЛ1, КЭАЗ монтируется на опоры ЛЭП или внутри КРУ с помощью фланцевого крепления. Для установки требуется совпадение посадочных размеров с существующими кронштейнами. Подключение выполняется параллельно защищаемому оборудованию - между фазой и землёй. Монтаж возможен только в вертикальном положении: горизонтальная установка снижает эффективность теплоотвода и может вызвать преждевременный выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 52725-2009 и IEC 60099-4 для ограничителей перенапряжений. Полимерный корпус обеспечивает устойчивость к ультрафиолету, влаге и химическим воздействиям. IP-класс защиты не указан, однако герметизация и путь утечки 20 мм позволяют работать в условиях повышенной запылённости и сырости, характерных для открытых площадок.

Преимущества

• Используются варисторы российского производства - гарантия стабильности параметров и доступности замены
• 100%-й контроль качества на всех этапах сборки - снижает риск отказов в работе
• Широкий диапазон рабочих температур - работает даже в условиях Сибири и Дальнего Востока
• Оптимальная защита от грозовых и коммутационных перенапряжений - предотвращает пробои изоляции в трансформаторах и кабелях

Ограничения применения

• Не применяется в цепях постоянного тока - номинальное напряжение DC равно 0 кВ
• Не имеет индикации срабатывания - невозможно визуально определить, что устройство вышло из строя; требует регулярного технического осмотра
• Требует вертикальной установки - горизонтальное расположение недопустимо
• Не рассчитан на длительное превышение рабочего напряжения выше 12 кВ - при аварийных режимах может произойти тепловой пробой

Примеры использования

• Защита силового трансформатора 10/0,4 кВ на подстанции в сельской местности
• Установка на воздушной линии 10 кВ перед ответвлением к промышленному объекту
• Фазовая защита в КРУ-10 кВ на холодильном комплексе в зоне с частыми грозами
• Аппарат на опоре ЛЭП в Якутии, где зимняя температура опускается ниже -50 C

Практические советы

• Перед установкой проверьте соответствие посадочного размера и типа крепления вашей опоре или шкафу
• Обязательно используйте заземление с сечением не менее 25 мм2 - слабое заземление сводит на нет всю защиту
• Проверяйте состояние аппарата ежегодно: внешний осмотр на трещины, следы нагрева, коррозию клемм
• Замена необходима после нескольких крупных срабатываний или при появлении признаков старения корпуса - даже если устройство «не сгорело»
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы варистора
