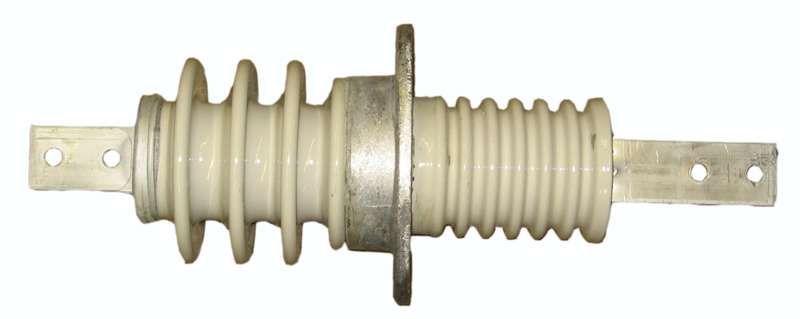

Изолятор проходной ИПУ-10/630-7.5 УХЛ1 (овал. фланец) Электрофарфор 00-00000157 ЦБ-00009166

Проходной изолятор ИПУ-10/630-7.5 УХЛ1 (овальный фланец) Электрофарфор используется для безопасной передачи тока через стенки оборудования при напряжении 10 кВ. Он обеспечивает надёжную изоляцию между токоведущими элементами и заземлёнными корпусами в закрытых распределительных устройствах, токопроводах и на подстанциях.

Назначение и область применения

Изолятор ИПУ-10/630-7.5 УХЛ1 применяется в закрытых распределительных устройствах (ЗРУ), комплектных подстанциях, токопроводах и для соединения с открытыми распределительными устройствами (ОРУ) или воздушными линиями. Работает в условиях переменного напряжения 10 кВ, частотой до 100 Гц. Подходит для установки в помещениях с атмосферой типа I (чистый воздух) или II (умеренно загрязнённый) по ГОСТ 15150-69.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 630 А
• Форма фланца: овальный
• Материал основания: электрофарфор
• Крепление: металлический фланец с цементно-песчаным заполнением
• Тип исполнения: УХЛ1 - для умеренного и холодного климата, с повышенной влажностью
• Частота: до 100 Гц

Совместимость и монтаж

Изолятор ИПУ-10/630-7.5 УХЛ1 крепится к крышке бака или стене через овальный металлический фланец. Токоведущая шина фиксируется в центрирующих шайбах или металлических колпаках - они также прикреплены к фарфору цементным раствором. Для герметизации рекомендуется использовать резиновую прокладку (код заказа 552791). Монтаж требует равномерного затягивания болтов, чтобы избежать перекоса и трещин в фарфоре.

Безопасность и стандарты

Изолятор соответствует требованиям ГОСТ 15150-69 по классификации климатических условий (УХЛ1) и рассчитан на работу в сетях 10 кВ. Конструкция исключает пробой по поверхности благодаря форме и качеству фарфора. Цементно-песчаные соединения обеспечивают механическую прочность и герметичность.

Преимущества

• Высокая электрическая прочность фарфора - устойчив к импульсным перенапряжениям
• Овальная форма фланца позволяет удобно размещать изолятор в ограниченном пространстве
• Цементная связь между фарфором и металлом повышает долговечность и снижает риск растрескивания
• Подходит для длительной эксплуатации в условиях высокой влажности и температурных колебаний

Ограничения применения

• Не предназначена для открытого монтажа в агрессивных средах (например, химически активные пары, солевые туманы)
• Фарфор хрупок - недопустимы удары, падения и местные нагрузки при монтаже
• Не работает при постоянном токе выше 10 кВ - только переменный ток до 100 Гц
• Требуется точное соблюдение посадочного размера фланца; несовпадение с отверстием в баке вызывает деформацию

Примеры использования

• Переход с ЗРУ 10 кВ на воздушную линию
• Крепление токоведущей шины в ячейках КРУ
• Соединение токопровода с силовым трансформатором внутри камеры
• Интеграция в модульные подстанции с закрытым исполнением

Практические советы

• Обязательно используйте резиновую прокладку (552791) при установке - она предотвращает протечки и снижает вибрационные нагрузки
• Проверьте совпадение диаметра отверстия в баке с габаритами овального фланца до начала монтажа
• Не затягивайте болты фланца слишком сильно - фарфор может треснуть
• При замене старого изолятора осмотрите состояние цементного слоя: наличие трещин или выкрашивания - сигнал к отказу
• Артикулы цб-00009166 и 00-00000157 - это один и тот же продукт, различаются только внутренние номера поставщика
