Вязка спиральная изолированная гладкая упакованная ВС 35-50.2 - 17010 ИНСТАЛЛ

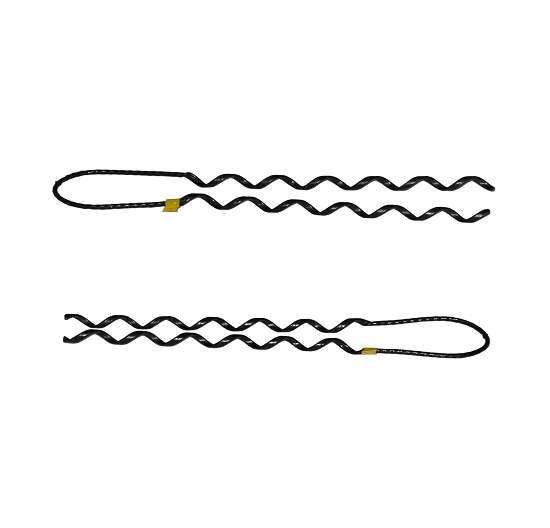

Вязка спиральная изолированная гладкая упакованная ВС 35-50.2 от бренда ИНСТАЛЛ - это надёжное крепление для проводов СИП-3 на воздушных линиях 6–20 кВ. Артикул 17010 обеспечивает стационарную фиксацию без инструментов, выдерживая механические нагрузки и экстремальные температуры.

Назначение и область применения

Вязка спиральная изолированная гладкая упакованная ВС 35-50.2 применяется исключительно для двойного поддерживающего крепления проводов СИП-3 к штыревым изоляторам типов ШФ, ШС и ОЛФ на опорах воздушных линий землеводов (ВЛЗ) напряжением 6–20 кВ. Подходит для новых установок и замены старых креплений. Назначение - предотвращение перегрузки и перемещения провода под действием ветра, веса и термического расширения.

Технические характеристики

• Тип изделия: вязка спиральная изолированная гладкая
• Сечение проводника: 35 кв.мм - совпадает со стандартным сечением СИП-3
• Предельная нагрузка: 3 кН - способна выдерживать значительные механические усилия
• Материал: оцинкованная пружинная сталь с полимерным покрытием - сочетание прочности и защиты от коррозии
• Диапазон рабочих температур: от –60 C до +50 C - работает в суровых климатических условиях
• Устойчивость к УФ-излучению: да - не трескается и не выцветает под прямыми солнечными лучами
• Гарантийный срок: 36 месяцев
• Обозначение по СТО 34.01-2.2-009 ПАО “Россети”: ЗПС2-50

Совместимость и монтаж

Вязка спиральная ВС 35-50.2 совместима только с штыревыми изоляторами ШФ, ШС и ОЛФ. Для других типов изоляторов применение невозможно. Монтаж выполняется вручную без инструментов: достаточно продеть провод через петлю и зафиксировать её путём закручивания вокруг изолятора. Цветовая маркировка указывает на соответствие сечению 35 кв.мм - позволяет быстро выбрать правильный элемент при комплектации.

Безопасность и стандарты

• Соответствует требованиям СТО ПАО “Россети”
• Имеет сертификат соответствия
• Не содержит токсичных веществ, безопасна при контакте с человеком и окружающей средой

Преимущества

• Высокая механическая прочность благодаря пружинной стали и полимерному слою
• Защита от коррозии - цинкование и полимерное покрытие увеличивают срок службы
• Устойчивость к внешним факторам: УФ, холоду, жаре, влаге
• Экономия времени на монтаже - отсутствие необходимости использовать клещи, плоскогубцы или другие инструменты
• Цветовая маркировка снижает риск ошибки при выборе нужного типа вязки

Ограничения применения

• Не для крепления проводов другого сечения - использование с СИП-1, СИП-2 или другими проводниками недопустимо
• Не предназначен для временного или мобильного крепления - только стационарная установка
• Не рекомендовано применение на опорах с высокими уровнями вибраций вне нормативных условий
• Не используется для крепления к трубчатым или портальным изоляторам - только к штыревым

Примеры использования

• Крепление СИП-3 к изолятору ШФ на деревянной опоре ЛЭП 10 кВ
• Замена повреждённых вязок на железобетонной опоре после зимнего обледенения
• Монтаж новой линии в регионах с Arctic-климатом (Якутия, Чукотка)
• Работы на участках с частыми перепадами температур (Сибирь, Дальний Восток)

Практические советы

• Перед монтажом проверьте, что изолятор имеет подходящую форму и размер подзаготовки - вязка должна плотно сесть без люфта
• При работе в минусовые температуры не используйте силу удара - материал становится хрупче; медленно и равномерно затягивайте
• Артикул 17010 всегда следует заказывать в паре - одна вязка фиксирует одну точку, требуется две на каждый провод
• Храните в сухом месте, избегая длительного прямого солнца даже перед использованием - хотя продукт устойчив к УФ, долгое воздействие может влиять на эластичность полимера
• Проверяйте наличие цветовой метки - она гарантирует соответствие сечению 35 кв.мм и совместимость с СИП-3
