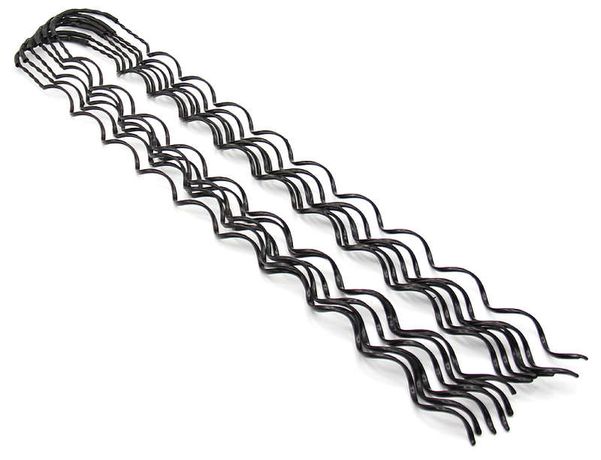

Спиральная вязка ( CB 120 ) | 23400212 ВК 13400492

Спиральная вязка CB 120 (120–150 кв.мм) - это прочная металло-полимерная фиксация для крепления защищённых проводов СИП-3 к изоляторам на воздушных линиях электропередачи 6–20 кВ. Бренды НИЛЕД и ВК выпускают эту модель под артикулами 13400492 и 23400212, обеспечивая надёжную работу в суровых условиях.

Назначение и область применения

Спиральная вязка CB 120 (120–150 кв.мм) применяется исключительно для крепления защищённых самонесущих проводов СИП-3 (SAX) к штыревым и опорным изоляторам на ЛЭП напряжением 6–20 кВ. Она не предназначена для других типов проводов, таких как СИП-1, СИП-2 или обычные голые провода.

• Подходит для установки на изоляторы: ШФ-20Г, ШФ-20УО, ШФ-20МО, ШФ-20Г1, ОЛФ-10А2, ОЛФ-10Б2.
• Основной контур применения - новые и реконструируемые ВЛ 6–20 кВ с использованием СИП-3.

Технические характеристики

• Сечение проводника: 120–150 кв.мм - соответствует стандартному диапазону для тяжёлых СИП-3.
• Тип изделия: спиральная вязка - обеспечивает равномерное распределение нагрузки вокруг провода.
• Материал: сталь с полимерным покрытием - сочетает высокую прочность и коррозийную стойкость.
• Диапазон рабочих температур: от -45 C до +50 C - работает в холодном климате и жарких регионах.
• Стойкость к УФ-излучению: да - материал не выгорает и не теряет эластичность под прямыми солнечными лучами.
• Гарантийный срок: 60 месяцев - подтверждённая долговечность в реальных условиях эксплуатации.

Совместимость и монтаж

Спиральная вязка CB 120 (120–150 кв.мм) совместима только с изоляторами перечисленного типа. Монтаж выполняется вручную:

• Закрепите один конец вязки на корпусе изолятора (по месту предусмотренного крепления).
• Обмотайте провод СИП-3 по спирали, плотно прилегая к поверхности изолятора.
• Зафиксируйте второй конец вязки аналогично первому - не допускайте провисания или перегрузки материала.

Не используйте инструменты для затяжки - всё делается руками. Перетяжка может повредить полимерное покрытие провода.

Безопасность и стандарты

Спиральная вязка CB 120 (120–150 кв.мм) соответствует требованиям к электроустановкам на ВЛ 6–20 кВ, однако сертифицирована как комплектующий элемент, а не как самостоятельное устройство защиты. Применяется в рамках нормативов ГОСТ Р 58622 и ПУЭ.

Преимущества

• Высокая механическая прочность благодаря стальному сердечнику - выдерживает ветровые и ледовые нагрузки.
• Полимерное покрытие предотвращает контакт стали с проводом - снижает риск коррозии и повреждения изоляции.
• Устойчивость к УФ-излучению продлевает срок службы даже в южных регионах.
• Простота монтажа - не требует специнструмента, доступна для работы на высоте.

Ограничения применения

• Не для проводов с сечением менее 120 кв.мм - будет слишком свободно, что вызывает люфт и износ.
• Не использовать на изоляторах, отличных от указанных в документации - возможна некорректная посадка и потеря крепления.
• Не применять в средах с химически активными газами или агрессивными испарениями - полимерное покрытие может деградировать.
• Не заменять на пластиковые вязки - они недостаточно прочны для СИП-3 в условиях повышенных механических нагрузок.

Примеры использования

• Крепление СИП-3 к изолятору ШФ-20Г на деревянной опоре в сельской сети.
• Фиксация провода на железобетонной опоре в зоне Красноярского края - при минус 40 C зимой.
• Работа на участках ВЛ с частыми порывами ветра - например, в степях или на побережьях.

Практические советы

• Перед монтажом проверьте, чтобы провод СИП-3 имел именно сечение 120–150 кв.мм - другие значения не подходят.
• При работе в мороз - согрейте вязку в руках перед установкой: при очень низких температурах полимер становится более хрупким.
• Не используйте старые вязки после демонтажа - деформация спирали снижает надёжность крепления.
• Проверяйте состояние вязки ежегодно во время осмотра ЛЭП - особенно после сильных бурь или обледенений.
