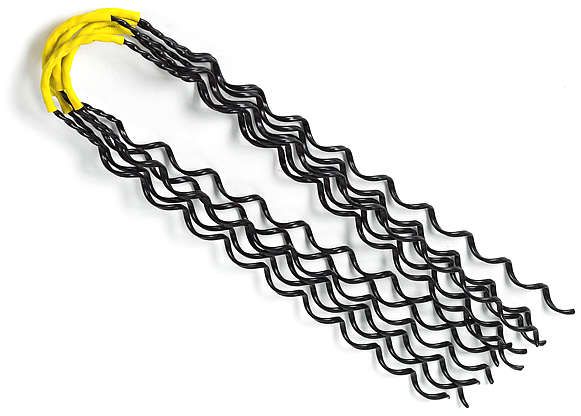

Вязка спиральная CB 35, 35-50 кв.мм НИЛЕД 13400472

Спиральная вязка CB 35 (35-50 кв.мм) от брендов НИЛЕД и ВК - это надёжное крепление для защищённых проводов СИП-3 на воздушных линиях электропередачи 6–20 кВ. Изделие сочетает прочную стальную основу с полимерным покрытием, обеспечивая долговечность даже в суровых условиях.

Назначение и область применения

Спиральная вязка CB 35 (35-50 кв.мм) применяется исключительно для фиксации защищённых самонесущих проводов марки СИП-3 (SAX) к штыревым и опорным изоляторам на ЛЭП напряжением 6–20 кВ. Она не предназначена для других типов проводов, таких как СИП-1, СИП-2 или обычные голые провода.

Технические характеристики

• Сечение проводника: 35–50 кв.мм - соответствует стандартному диапазону для СИП-3;
• Материал: сталь с полимерным покрытием - обеспечивает высокую механическую прочность и коррозионную стойкость;
• Диапазон рабочих температур: от -45 C до +50 C - работает в холодном климате и жарких регионах;
• Стойкость к УФ-излучению: да - не выгорает и не теряет эластичность под прямыми солнечными лучами;
• Гарантийный срок: 60 месяцев - подтверждённая долговечность при правильной установке.

Совместимость и монтаж

Спиральная вязка CB 35 совместима со следующими типами изоляторов:

• ШФ-20Г
• ШФ-20УО
• ШФ-20МО
• ШФ-20Г1
• ОЛФ-10А2
• ОЛФ-10Б2

Монтаж выполняется путём намотки вязки вокруг провода и корпуса изолятора. Крепление осуществляется без инструментов - достаточно руками плотно закрутить спираль до фиксации. Не требует предварительного зажима или болтов.

Безопасность и стандарты

Спиральная вязка CB 35 соответствует требованиям к электроустановкам на ВЛ 6–20 кВ, однако сертификаты и нормативы, которым она соответствует, в предоставленных данных не указаны. Для официального проектирования рекомендуется сверяться с ГОСТ Р 58901 и местными регламентами распределительных сетей.

Преимущества

• Высокая механическая прочность благодаря стальной основе - выдерживает нагрузки от ветра и льда;
• Полимерное покрытие снижает риск повреждения изоляции провода при затяжке;
• Не требует специнструмента - удобна для работы на высоте;
• Устойчивость к перепадам температур и УФ-излучению продлевает срок службы;
• Закрывает контакт между проводом и металлическим элементом изолятора - минимизирует риск коррозии.

Ограничения применения

• Подходит только для проводов СИП-3 с сечением 35–50 кв.мм - нельзя использовать для более тонких или толстых проводов;
• Не предназначен для крепления к бронированным или многожильным гибким кабелям;
• Не заменяет антивибрационные демпферы - при больших колебаниях требуется дополнительная компенсация;
• Не следует применять на опорах с изоляторами, отличными от указанных в списках - возможна некорректная посадка и потеря герметичности.

Примеры использования

Спиральная вязка CB 35 широко применяется при модернизации старых ЛЭП и новом строительстве:

• Крепление СИП-3 к изоляторам на деревянных и железобетонных опорах в сельской сети;
• Фиксация проводов на участках с повышенной ветровой нагрузкой - горные районы, открытые равнины;
• Обустройство ответвлений от главной трассы к частным домам и объектам ЖКХ.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - если провод меньше 35 кв.мм, он будет проскальзывать; больше 50 кв.мм - вязка не сможет плотно обхватить;
• При работе зимой - согрейте изделие в руках перед установкой, чтобы полимер стал менее хрупким;
• Не перетягивайте слишком сильно - это может деформировать изоляцию провода или сломать изолятор;
• Проверяйте целостность полимерного слоя после доставки - царапины и трещины снижают защитные свойства;
• Артикулы 13400472 и 23400222 - это один и тот же продукт от разных производителей (НИЛЕД / ВК); выбирайте по доступности, функционально они идентичны.
