Разъединитель РЕ19-41-31120 1000А | PE-31120-1000 GENERICA IEK

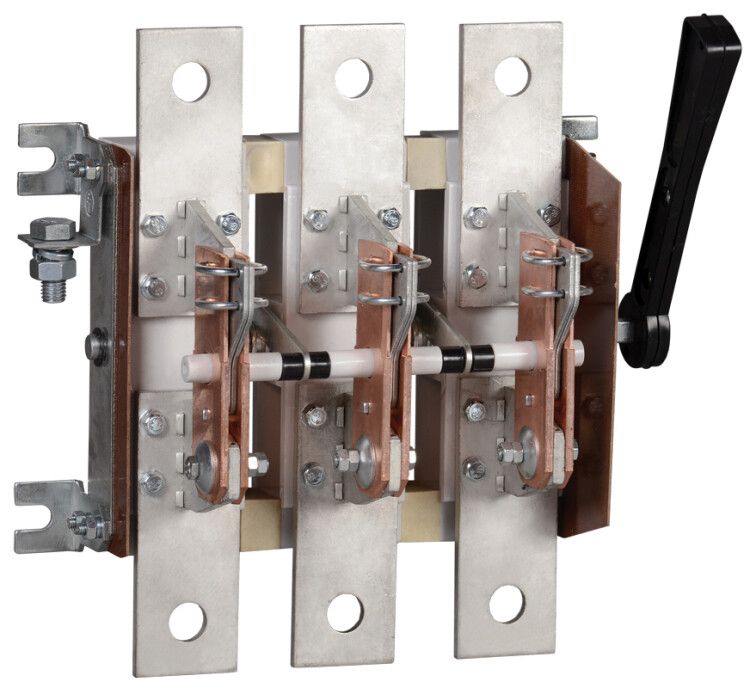

Разъединитель РЕ19-41-31120 1000А - устройство для безопасного отключения электрической цепи без нагрузки, предназначенное для работы в распределительных щитах с номинальным током до 1000 А. Производится компанией IEK, артикул pe-31120-1000, соответствует ГОСТ Р 50030.3.

Назначение и область применения

Разъединитель РЕ19-41-31120 1000А используется исключительно для ручного отключения электрической цепи при отсутствии нагрузки - то есть после того, как основной выключатель уже отключил ток. Он обеспечивает видимый разрыв цепи для безопасности при обслуживании оборудования. Применяется в распределительных устройствах средней и большой мощности: на вводах, между секциями шин, перед трансформаторами или крупными двигателями. Не предназначен для отключения рабочего тока - для этого нужны автоматические выключатели или контакторы.

Технические характеристики

• Номинальный ток: 1000 А - способен проводить такой ток длительное время без перегрева;
• Номинальное напряжение изоляции: 1000 В - рассчитан на работу в сетях до 1000 В переменного тока (50/60 Гц);
• Количество полюсов: 3 - управляет трёхфазной системой одновременно;
• Условный ток короткого замыкания: 100 кА - выдерживает кратковременные импульсы КЗ без повреждений;
• Тип привода: ручной - оперирование осуществляется рычагом вручную;
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытого щита;
• Способ монтажа: на монтажную плату - фиксируется болтами на жесткой поверхности;
• Климатическое исполнение УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Тип присоединения: болтовое - клеммы для подключения медных или алюминиевых шин через гайки и шайбы;
• Главная функция: наличие главного выключателя - позволяет использовать его как часть системы управления, но не как автоматический аппарат.

Совместимость и монтаж

Разъединитель РЕ19-41-31120 1000А устанавливается на металлическую монтажную плиту или раму распределительного щита. Для подключения используются шины или кабельные наконечники с подходящими отверстиями под болты M12–M16. Обязательно соблюдать момент затяжки - слишком слабые соединения вызывают нагрев, слишком сильные - деформируют контактные площадки. Монтаж допускается только в сухих, защищённых помещениях, где исключена доступность токоведущих частей. Напряжение питания должно быть переменным, частотой 50 или 60 Гц.

Безопасность и стандарты

Разъединитель РЕ19-41-31120 1000А соответствует ГОСТ Р 50030.3 - российскому стандарту, аналогичному IEC 60947-3. Это гарантирует соответствие требованиям к надёжности, тепловой стойкости и механической прочности. Отсутствие степени защиты IP00 означает, что все токоведущие части находятся под напряжением - работа с устройством возможна только при отключенном питании и с использованием средств индивидуальной защиты. Устройство не имеет аварийного отключения - только ручное управление.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать до 100 кА при КЗ без выхода из строя;
• Надёжное болтовое соединение - минимизирует риск нагрева и окисления контактов;
• Чёткая визуальная индикация положения - рычаг показывает, открыт или закрыт разъединитель;
• Совместимость с большинством типовых щитов IEK и других производителей благодаря стандартизированному креплению;
• Длительный срок службы - 10 лет при правильной эксплуатации.

Ограничения применения

• Не может отключать нагрузку - нельзя использовать вместо автомата или контактора;
• IP00 - нельзя устанавливать вне щита, в сыром, пыльном или открытом помещении;
• Только ручное управление - не подходит для автоматизации или дистанционного управления;
• Не рекомендован для частых операций - более 10–15 включений/выключений в день снижает долговечность;
• Требуется отдельный механизм блокировки - чтобы предотвратить случайное включение при работе на оборудовании.

Примеры использования

• На вводе в распределительный щит 1000 А - для отключения всего объекта при плановом ремонте;
• Между двумя секциями шин в цеховом щите - для изоляции одной секции при обслуживании другой;
• Перед большим электродвигателем 800–1000 А - для создания видимого разрыва перед работой на насосе или компрессоре;
• В системах с несколькими источниками питания - для выбора активного ввода и отключения остальных.

Практические советы

• Обязательно проверьте посадочные размеры монтажной платы - разъединитель РЕ19-41-31120 1000А требует свободного места вокруг для теплоотвода и доступа к рычагу;
• Подбирайте болты и шайбы по ГОСТ 11284 - используйте медные или латунные наконечники для лучшего контакта;
• После монтажа проведите термографическую проверку контактов под нагрузкой - даже малый нагрев указывает на плохой контакт;
• Добавьте сигнализацию положения (например, световой индикатор) - так проще определить состояние разъединителя без физического осмотра;
• При эксплуатации в условиях высокой влажности (УХЛ3) регулярно протирайте изоляторы сухой тканью - накопление грязи снижает изоляцию;
• Не смешивайте этот разъединитель с другими сериями - совместимость с креплениями и зазорами гарантирована только в рамках серии РЕ19.
