Разъединитель РЕ19-41-31110 1000А EKF PROxima | re19-4131110

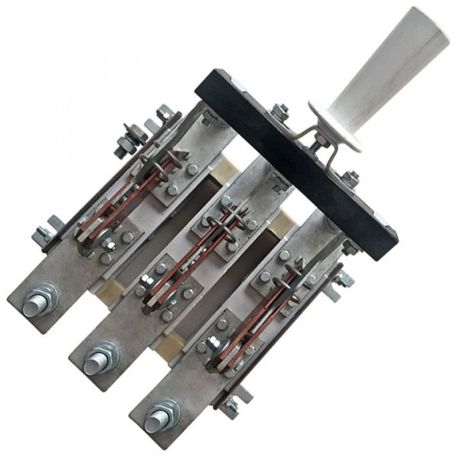

Разъединитель РЕ19-41-31110 1000А от EKF - это трёхполюсный выключатель-разъединитель нагрузки для безопасного отключения цепей без тока в распределительных устройствах на напряжение до 1000 В. Применяется в промышленных системах, где требуется надёжное механическое отключение для обслуживания и ремонта.

Назначение и область применения

Разъединитель РЕ19-41-31110 1000А предназначен исключительно для отключения электрической цепи при отсутствии нагрузки - то есть после того, как ток уже прекращён другим аппаратом (например, автоматическим выключателем или контактором). Он не рассчитан на коммутацию рабочего тока. Его задача - обеспечить видимый разрыв цепи для безопасности персонала при техобслуживании, ремонте или проверке оборудования.

Используется в щитах распределения электроэнергии на предприятиях: на входе в оборудование, у станков, конвейеров, насосных групп, трансформаторов. Подходит для установки в помещениях с контролируемой средой благодаря климатическому исполнению УХЛ3.

Технические характеристики

• Номинальное напряжение: 1000 В переменного тока (50/60 Гц)
• Номинальный ток: 1000 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 100 кА - способен выдерживать КЗ без разрушения, пока срабатывает защита
• Номинальная мощность по классу AC-23: 600 кВт - указание на предельную нагрузку при отключении без тока
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых щитов
• Тип подключения: винтовые зажимы для медных проводников
• Максимальное сечение кабеля: 240 мм2
• Способ монтажа: на монтажную плату (фиксированная установка)
• Тип рукоятки: рычаг поворотный - удобен для ручного оперирования
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Серия: Proxima
• Цвет элементов управления: белый
• Нормативный документ: ГОСТ Р 50030.3-2012

Совместимость и монтаж

Разъединитель РЕ19-41-31110 1000А монтируется на металлическую монтажную плиту с помощью болтов или крепёжных отверстий, предусмотренных в корпусе. Для правильной установки необходимо соблюдать рекомендованное расстояние между соседними аппаратами - минимум 50 мм, чтобы обеспечить теплоотвод и доступ к рукоятке.

Подключение выполняется через винтовые зажимы. Медные жилы должны быть зачищены на длину 10–12 мм, без заусенцев. Напряжение затяжки - не более 10 Нм, чтобы не повредить пластиковую часть корпуса. Кабель сечением больше 240 мм2 использовать нельзя - риск перегрева и потери контакта.

Не имеет вспомогательных контактов - значит, не подключен к системам сигнализации или блокировки. Для автоматизации потребуется внешнее решение.

Безопасность и стандарты

Разъединитель РЕ19-41-31110 1000А соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к выключателям-разъединителям. Обеспечивает видимый разрыв цепи - обязательное условие для работы по технике безопасности (ПТЭ, ПТБ).

Как сервисный выключатель, он позволяет выполнить «закоротку» цепи и заблокировать рукоятку в положении «выключено» - что делает его подходящим для LOTO (Lock Out Tag Out) процедур. Однако сам по себе он не защищает от перегрузок или КЗ - обязательно нужна совместная установка с автоматическим выключателем или предохранителем.

Преимущества

• Высокая коммутационная стойкость - выдерживает 100 кА КЗ без выхода из строя
• Надёжные винтовые зажимы - обеспечивают долговременный контакт даже при больших токах
• Простая и прочная конструкция - минимальное количество движущихся деталей снижает вероятность отказа
• Совместим с медными шинами и кабелями по ГОСТ 24753-81
• Позволяет выполнять сервисное отключение - важен для планового ТО

Ограничения применения

• Не предназначен для включения/отключения под нагрузкой - использование в этом режиме вызовет дугу, повреждение контактов и аварию
• IP00 - нельзя устанавливать в открытых щитах, на улице, во влажных или запылённых местах без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния
• Требует свободного доступа к рукоятке - не подходит для компактных щитов с плотной компоновкой
• Не имеет встроенной защиты - всегда должен использоваться в паре с автоматом или предохранителем

Примеры использования

• Входной разъединитель перед частотным преобразователем на промышленном станке
• Отключающее устройство перед силовым трансформатором в распределительной подстанции
• Сервисный разъединитель на линии питания конвейерной системы
• Физический разрыв цепи перед проведением диагностики в щите управления

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимум 240 мм2. Большие жилы не войдут в зажимы.
• Обязательно используйте разъединитель РЕ19-41-31110 1000А только после аппарата, который отключает ток (автомат, контактор).
• При сборке щита оставьте минимум 100 мм свободного пространства перед рукояткой - так будет удобно и безопасно оперировать.
• Для длительной эксплуатации периодически осматривайте контакты на окисление и нагрев. Чистите их сухой ветошью, не применяйте смазки.
• Если нужна сигнализация состояния - установите отдельный вспомогательный модуль или реле контроля.
• При работе в холодных условиях (УХЛ3) убедитесь, что щит не продувается ветром - это может вызвать конденсат на изоляторах.
