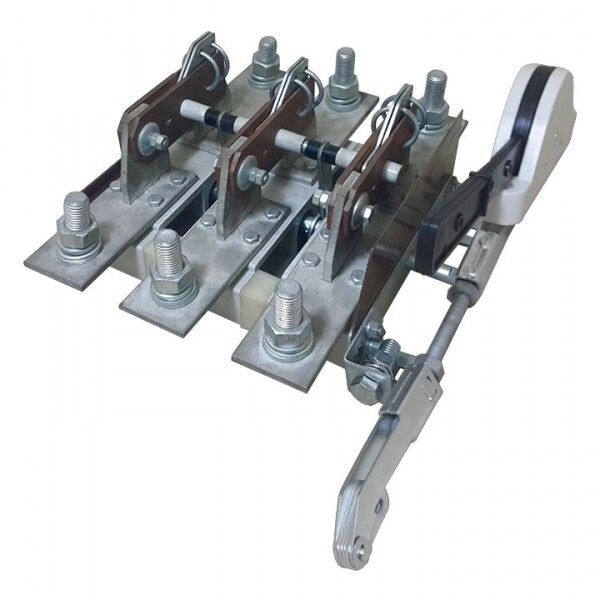

Разъединитель РЕ19-41-31140 1000А EKF PROxima | re19-4131140

Разъединитель РЕ19-41-31140 1000А от EKF - это трёхполюсный выключатель-разъединитель нагрузки для безопасного отключения электрических цепей без тока, предназначен для установки на монтажную плату в системах распределения электроэнергии до 1000 В. Артикул re19-4131140 относится к серии Proxima и рассчитан на работу в условиях УХЛ3.

Назначение и область применения

Разъединитель РЕ19-41-31140 1000А используется исключительно для отключения электрической цепи без нагрузки - то есть когда ток уже прекращён. Он не предназначен для коммутации под нагрузкой, в отличие от автоматических выключателей. Применяется в щитах распределения энергии: на входе оборудования, перед ремонтными работами, для изоляции участков сети. Подходит для промышленных объектов, заводских линий, насосных станций, где требуется надёжная механическая изоляция цепи.

Технические характеристики

• Номинальное напряжение: 1000 В переменного тока (50/60 Гц)
• Номинальный ток: 1000 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 100 кА - способен выдерживать кратковременные перегрузки при КЗ
• Номинальная мощность по классу AC-23: 600 кВт
• Максимальное сечение кабеля: 240 мм2
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри закрытых корпусов
• Тип подключения: винтовые зажимы
• Тип рукоятки: рычаг поворотный - удобен для ручного оперирования
• Способ монтажа: на монтажную плату (фиксированная установка)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, умеренный и холодный климат, допускается повышенная влажность
• Серия: Proxima
• Соответствие нормам: ГОСТ Р 50030.3-2012

Совместимость и монтаж

Разъединитель РЕ19-41-31140 1000А монтируется на металлическую монтажную плиту с помощью болтов или крепёжных отверстий, предусмотренных конструкцией. Для подключения используются медные шины или кабели сечением до 240 мм2. Винтовые зажимы обеспечивают плотный контакт, но требуют регулярной проверки затяжки. Нельзя использовать с алюминиевыми проводниками без переходных наконечников. Отсутствие вспомогательных контактов означает, что нельзя подключить сигнализацию положения («вкл/выкл») без внешних решений.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3-2012, который определяет требования к выключателям-разъединителям. Может использоваться как сервисный выключатель - позволяет полностью отключить питание для проведения техобслуживания. Благодаря высокому условному току короткого замыкания (100 кА) обеспечивает сохранность целостности при аварийных режимах. Однако из-за степени защиты IP00 запрещено применение в открытых помещениях, на улице или в местах с риском попадания пыли, влаги, посторонних предметов.

Преимущества

• Высокая коммутационная стойкость - выдерживает 100 кА при КЗ, что важно для крупных распределительных систем
• Надёжные винтовые зажимы - совместимы со стандартными медными шинами и кабелями
• Удобный рычаг поворотного типа - легко визуально определить положение (включен/отключен)
• Сертифицирован по российским стандартам - гарантирует соответствие требованиям безопасности
• Позволяет выполнять работы по обслуживанию без опасности случайного включения

Ограничения применения

• Не предназначен для отключения под нагрузкой - использование при наличии тока вызывает дугу, повреждение контактов и риск возгорания
• IP00 - требует обязательной установки в защищённом корпусе или щите
• Отсутствуют вспомогательные контакты - невозможно подключить удалённую индикацию или блокировки
• Не рекомендован для частых операций включения/отключения - предназначен для редкого, планового отключения
• Не подходит для установки в условиях сильной вибрации без дополнительной фиксации

Примеры использования

• На входе силовой панели промышленного станка - для быстрого отключения питания при ремонте
• В распределительном щите цеха - как главный сервисный разъединитель перед группой автоматов
• Перед преобразователями частоты - для изоляции цепи при техобслуживании
• В системах освещения больших помещений - для отключения всей группы светильников

Практические советы

• Обязательно используйте разъединитель РЕ19-41-31140 1000А только после отключения автомата или другого средства защиты - он не гасит дугу!
• Проверяйте затяжку винтов каждые 6–12 месяцев, особенно при работе с большими токами
• Убедитесь, что монтажная плита имеет достаточную жёсткость - вибрация может ослабить контакты
• Для визуального контроля положения можно установить отдельный указатель положения на лицевую панель щита
• При проектировании учтите габариты устройства - он занимает значительное место, и нужен свободный доступ к рычагу
• Не путайте с автоматическим выключателем - этот аппарат не защищает от перегрузок и КЗ, только изолирует цепь
