Разъединитель РЕ19-41-31140-1000А-УХЛ3 | 113019 КЭАЗ

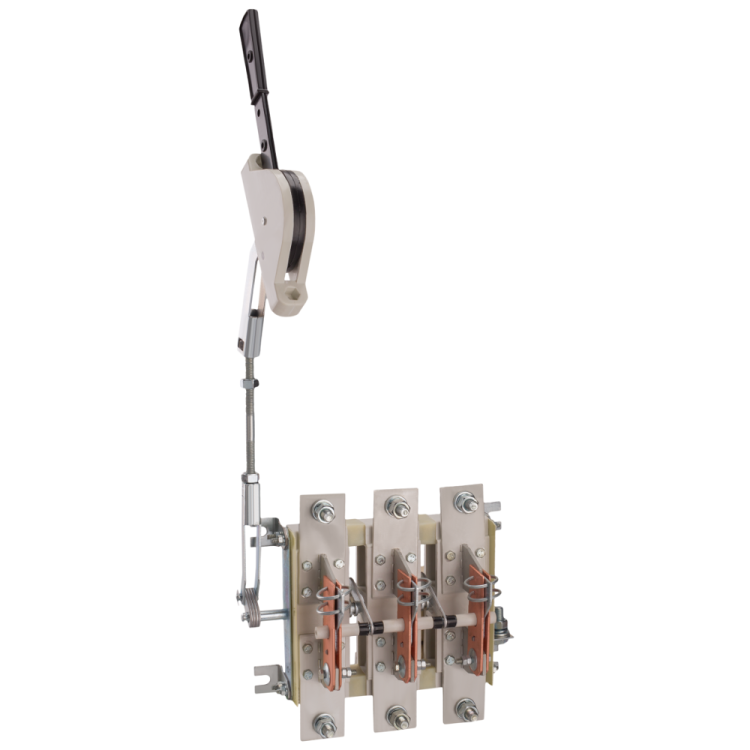

Разъединитель РЕ19-41-31140-1000А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель нагрузки с номинальным током 1000 А, предназначенный для безопасного отключения электрической цепи вручную. Применяется в распределительных щитах промышленных объектов, особенно там, где требуется надёжная изоляция и возможность аварийной остановки. Артикул 113019 соответствует сериям РЕ19 и используется в системах переменного и постоянного тока.

Назначение и область применения

Разъединитель РЕ19-41-31140-1000А-УХЛ3 предназначен для ручного отключения электрической цепи под нагрузкой. Он не защищает от перегрузок или коротких замыканий - функция защиты возлагается на автоматические выключатели или предохранители. Устройство обеспечивает видимый разрыв цепи, что необходимо для проведения техобслуживания, ремонта или проверки оборудования. Подходит для установки в распределительные щиты промышленных предприятий, на участках с высокими токами: насосные станции, компрессоры, конвейеры, сварочные линии, системы вентиляции.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при AC-3, 400 В: 400 кВт
• Условный ток короткого замыкания: 100 кА
• Частота: 50/60 Гц
• Род тока: переменный / постоянный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса или шкафа
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 1280 мм2
• Тип рукоятки: рычажковый, несъёмный
• Способ монтажа: на монтажную плату
• Габаритные размеры: 355×300×287 мм
• Цвет: серый
• Механическая износостойкость: 6300 циклов включения/выключения
• Количество вспомогательных контактов: 0

Совместимость и монтаж

Разъединитель РЕ19-41-31140-1000А-УХЛ3 монтируется на монтажную плату в распределительном щите. Для правильной установки важно соблюсти требования по свободному доступу к рукоятке и достаточному зазору между устройствами. Подходит для фронтального монтажа - оператор может легко дотянуться до рычага. Винтовые зажимы рассчитаны на кабель сечением до 1280 мм2; перед подключением убедитесь, что жилы зачищены и плотно затянуты. Несъёмная рукоятка исключает случайное снятие, повышает безопасность, но не позволяет заменить её на другую модель.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3 и ТУ3424-063-05758109-2012. Обеспечивает видимый разрыв цепи - обязательное условие для работ по техобслуживанию согласно ПТЭ и ПБ. Может использоваться как устройство аварийной остановки и как предохранительный выключатель, однако не заменяет автоматический выключатель. Отсутствие степени защиты IP00 требует установки только во внутренних помещениях в закрытых шкафах.

Преимущества

• Высокая коммутационная способность - выдерживает токи до 100 кА при КЗ
• Увеличенная механическая долговечность - 6300 циклов работы
• Поддержка больших сечений кабелей - до 1280 мм2, что удобно для мощных линий
• Совместим с переменным и постоянным током
• Несъёмная рукоятка снижает риск потери элемента управления
• Произведён на КЭАЗ - известный российский производитель с длительным опытом в промышленных аппаратах

Ограничения применения

• Не имеет защиты от пыли и воды (IP00) - нельзя использовать вне шкафа или в условиях сырости, пыли, агрессивной среды
• Не оснащён вспомогательными контактами - невозможно подключить сигнализацию состояния “вкл./выкл.”
• Не является защитным аппаратом - обязательно использование совместно с автоматическими выключателями или предохранителями
• Фиксированная рукоятка не позволяет изменить тип управления (например, на удалённое управление)
• Не рекомендован для частого включения/отключения более 1–2 раз в день - для таких задач лучше подходят контакторы

Примеры использования

• Главный разъединитель в крупном распределительном щите цеха с несколькими двигателями по 400 кВт
• Аварийный отключающий элемент на линии питания конвейера
• Сервисный выключатель для обслуживания преобразователя частоты
• Разъединитель в системе электроснабжения насосной станции с питанием 690 В

Практические советы

• При выборе места установки учтите габариты 355×300×287 мм - необходим минимум 100 мм свободного пространства вокруг для теплоотвода и доступа
• Проверьте соответствие сечения кабеля 1280 мм2 - используйте только одножильные или многожильные провода с опрессованными наконечниками
• Не применяйте этот разъединитель как основной защитный аппарат - всегда сочетайте его с автоматическим выключателем нужного класса
• При работе в холодных условиях (УХЛ3) регулярно проверяйте состояние контактов - возможна окисляемость при высокой влажности
• Для контроля состояния цепи используйте внешние индикаторы, так как встроенная сигнализация отсутствует
• При замене старого аппарата - сравните размеры и положение крепёжных отверстий, чтобы не менять всю монтажную плату
