Разъединитель РЕ19-41-31150-1000А-УХЛ3 | 113016 КЭАЗ

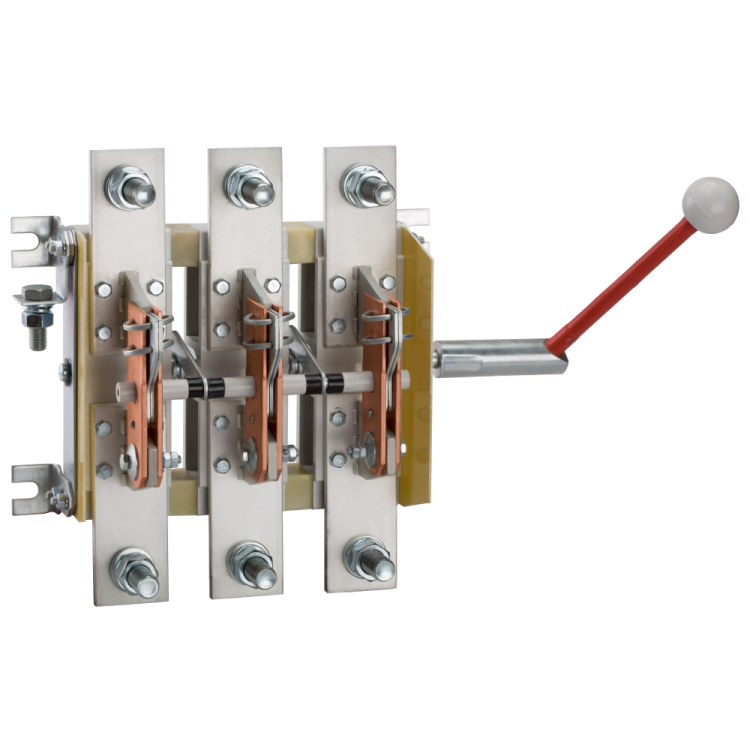

Разъединитель РЕ19-41-31150-1000А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель нагрузки с номинальным током 1000 А, предназначенный для безопасного отключения электрической цепи без нагрузки и обеспечения видимого разрыва в распределительных щитах. Артикул 113016 соответствует сериям РЕ19 и используется в промышленных системах высокой мощности.

Назначение и область применения

Разъединитель РЕ19-41-31150-1000А-УХЛ3 применяется для ручного отключения силовой цепи перед обслуживанием оборудования. Он создаёт явный видимый разрыв в сети, что необходимо для соблюдения правил безопасности при ремонте. Устройство не рассчитано на коммутацию рабочего тока под нагрузкой - его задача - изолировать участок цепи после отключения автоматическим выключателем или контактором.

Используется в распределительных щитах промышленных объектов: на входе в станции управления, в цепях двигателей большой мощности, на участках конвейеров, насосных станций и других энергоёмких систем. Подходит как сервисный выключатель, устройство аварийной остановки и предохранительный выключатель согласно требованиям ГОСТ Р 50030.3.

Технические характеристики

• Количество полюсов: 3 - позволяет одновременно отключить все три фазы трехфазной сети.
• Номинальный ток: 1000 А - способен длительно проводить ток до этой величины без перегрева.
• Номинальное напряжение изоляции: 1000 В - гарантирует надёжную изоляцию при работе в сетях до 1000 В переменного тока.
• Условный ток короткого замыкания: 100 кА - выдерживает кратковременные импульсы тока КЗ до этого значения без повреждений.
• Номинальная мощность AC-3: 400 кВт - указывает на максимальную мощность двигателя, который можно защищать через этот разъединитель (при условии, что коммутация выполняется другим аппаратом).
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости, характерных для холодных регионов России.
• Максимальное сечение кабеля: 1280 мм2 - позволяет подключать крупногабаритные медные жилы, типичные для промышленных линий питания.
• Степень защиты: IP00 - корпус не имеет внешней защиты; требует установки внутри закрытых шкафов или распределительных щитов.
• Габаритные размеры: 125×285×300 мм - компактная форма для удобной установки в стандартные щитовые камеры.
• Частота: 50/60 Гц - совместим с сетями любой частоты в этих диапазонах.
• Механическая износостойкость: 6300 циклов - срок службы рычага при многократном оперировании без потери герметизации или контактного давления.

Совместимость и монтаж

Разъединитель РЕ19-41-31150-1000А-УХЛ3 предназначен для монтажа на монтажную плату внутри распределительного щита. Подходит для фронтальной установки - рукоятка доступна для оперирования со стороны лицевой панели. Подключение осуществляется через винтовые зажимы, обеспечивающие плотный контакт даже при больших сечениях кабелей до 1280 мм2.

Не требуется специальный кронштейн - изделие крепится болтами прямо к металлической раме или DIN-рейке (если предусмотрено конструкцией щита). Для работы необходим свободный доступ к рычажному управлению. Съемная рукоятка позволяет использовать её для удаленного отключения или блокировки в положении “выкл” с помощью замка.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 50030.3 и ТУ 3424-063-05758109-2012. Соответствие нормам обеспечивает гарантированную работу в условиях промышленной среды и допускает применение в проектах, проходящих обязательную проверку Энергонадзора.

Изделие не является средством защиты от сверхтоков - его нельзя использовать вместо автомата или предохранителей. Только сочетание с защитными аппаратами даёт полноценную защиту цепи.

Преимущества

• Высокая термическая и электродинамическая стойкость благодаря прочной конструкции контактов и корпуса.
• Сменяемая рукоятка - возможность установки сигнализирующих меток или замков для блокировки в режиме “обслуживание”.
• Широкий диапазон сечений кабелей - универсальность при подключении различных типов проводов.
• Устойчивость к климатическим воздействиям класса УХЛ3 - долговечность в суровых условиях эксплуатации.
• Явный визуальный разрыв - соответствие требованиям ПУЭ и OSHA для работ по технике безопасности.

Ограничения применения

• Не предназначен для коммутации под нагрузкой - использование при работающем оборудовании вызовет дуговое замыкание и выход из строя.
• Степень защиты IP00 исключает установку вне закрытых щитов - открытая эксплуатация недопустима.
• Отсутствуют функции автоматического отключения - всегда нужен внешний автоматический выключатель или контактор для защиты от перегрузок и КЗ.
• Не рекомендован для частого включения/отключения более 1–2 раз в день - механизм рассчитан на 6300 циклов, а не на ежедневную эксплуатацию как рубильник.

Примеры использования

• На входе в частотный преобразователь - для отключения питания перед техобслуживанием.
• Перед групповым щитком станка - чтобы полностью отключить питание всех потребителей при плановом ремонте.
• В системе освещения большого цеха - как основной сервисный выключатель для проведения работ на светильниках.
• Как часть системы аварийной остановки - в связке с кнопкой “Стоп”, когда требуется быстрое и заметное отключение всей линии.

Практические советы

• Выбирая Разъединитель РЕ19-41-31150-1000А-УХЛ3, обязательно учтите посадочные габариты 125×285×300 мм - они должны подходить под место в вашем щите.
• Для увеличения срока службы используйте смазку на движущихся механизмах один раз в год - особенно в пыльных помещениях.
• Обязательно пометьте рукоятку этикеткой “НЕ ВЫКЛЮЧАТЬ! В РАБОТЕ!” при использовании в режиме блокировки.
• Проверьте соответствие сечения кабеля 1280 мм2 - если используются алюминиевые жилы, убедитесь, что зажимы затянуты моментом, указанном в руководстве.
• Не устанавливайте рядом с источниками тепла выше +40C - даже при UHL3 возможен перегрев внутренних деталей.
