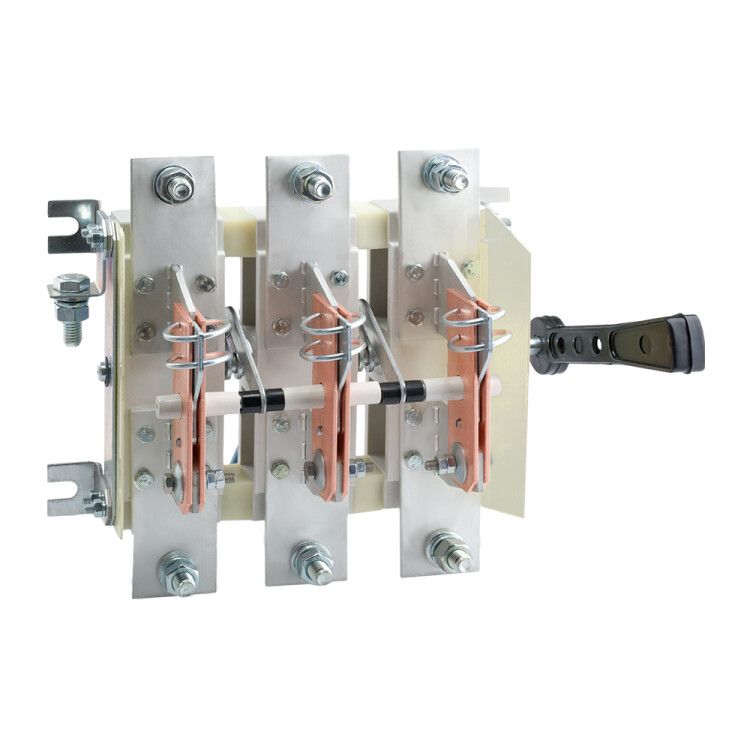

Разъединитель РЕ19-41-31120-1000А-УХЛ3 | 113014 КЭАЗ

Разъединитель РЕ19-41-31120-1000А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с номинальным током 1000 А, предназначенный для безопасного отключения силовых цепей в распределительных щитах. Модель РЕ19-41-31120-1000А-УХЛ3 обеспечивает механическую надёжность до 6300 циклов и подходит для частых операций в промышленных условиях.

Назначение и область применения

Разъединитель РЕ19-41-31120-1000А-УХЛ3 используется для ручного отключения и включения электрических цепей под нагрузкой. Он применяется как устройство аварийной остановки, сервисный выключатель и предохранительный выключатель. Подходит для работы в системах с переменным током 50/60 Гц, напряжением до 1000 В. Часто устанавливается в промышленных распределительных щитах на объектах с высокими токовыми нагрузками - например, на станках, конвейерах, насосных станциях, в системах управления энергоёмким оборудованием.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при AC-3, 400 В: 400 кВт
• Условный ток короткого замыкания: 100 кА
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Габаритные размеры: 125×285×300 мм
• Максимальное сечение кабеля: 1280 мм2
• Тип подключения: винтовые зажимы
• Тип рукоятки: рычажный механизм с несъёмной рукояткой
• Механическая износостойкость: 6300 циклов включения/отключения
• Цвет: серый

Совместимость и монтаж

Разъединитель РЕ19-41-31120-1000А-УХЛ3 предназначен для монтажа на монтажную плату внутри распределительного щита. Поддерживает фронтальный монтаж - удобен для обслуживания и визуального контроля положения контактов. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением до 1280 мм2. Устройство совместимо со шкафами, соответствующими габаритам 125×285×300 мм. Отсутствие вспомогательных контактов означает, что сигнал состояния необходимо получать через внешние элементы (например, микровыключатели или датчики положения).

Безопасность и стандарты

Разъединитель РЕ19-41-31120-1000А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает функции безопасности: отключение под нагрузкой, аварийную остановку и возможность использования в качестве предохранительного выключателя. Наличие рычажной рукоятки позволяет легко зафиксировать положение «включено/отключено». Однако из-за степени защиты IP00 устройство нельзя использовать вне закрытого корпуса - риск поражения током и повреждения контактов при открытой установке недопустим.

Преимущества

• Высокая коммутационная способность - 100 кА при КЗ, что обеспечивает надёжность даже в случае серьёзных перегрузок
• Механическая долговечность - 6300 циклов, подходящая для частого использования в автоматизированных системах
• Поддержка всех основных функций безопасности: сервисное отключение, аварийная остановка, предохранительная роль
• Совместимость с крупными кабелями (до 1280 мм2) - снижает необходимость переходников
• Исполнение УХЛ3 - устойчивость к колебаниям температуры и влажности, характерным для промышленных помещений в средней полосе России

Ограничения применения

• Не имеет защиты от пыли и воды (IP00) - обязательно требуется установка в герметичном или закрытом щите
• Отсутствуют вспомогательные контакты - невозможно напрямую передать сигнал о состоянии в систему автоматизации без дополнительных компонентов
• Не предназначен для частого включения/отключения без нагрузки - оптимален для редких операций отключения, а не для регулярного переключения
• Фиксированная конструкция - не предусматривает модульную замену или ремонт отдельных деталей; при выходе из строя требуется замена всего аппарата

Примеры использования

• Главный разъединитель в распределительном щите промышленного цеха, обслуживающего 400 кВт электродвигатели
• Устройство аварийной остановки на конвейерной линии - быстрое отключение питания при возникновении опасности
• Сервисный выключатель для проведения планового техобслуживания оборудования без доступа к шинам
• Защитный разъединитель перед частотным преобразователем - позволяет полностью отключить питание для ремонта

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 1280 мм2) и плотность затяжки винтов - слабый контакт вызывает нагрев
• Обязательно используйте РЕ19-41-31120-1000А-УХЛ3 только внутри металлического щита с классом защиты не ниже IP54
• Для автоматизации системы добавьте внешний датчик положения рычага - он передаст состояние «вкл./выкл.» в PLC
• Не допускайте попадания влаги и пыли внутрь щита - даже при УХЛ3 исполнении грязь на контактах снижает срок службы
• Проверяйте целостность механизма после каждого десятого цикла - особенно при работе в условиях вибраций
