Разъединитель РЕ19-41-31140-1000А-Л-УХЛ3 | 115320 КЭАЗ

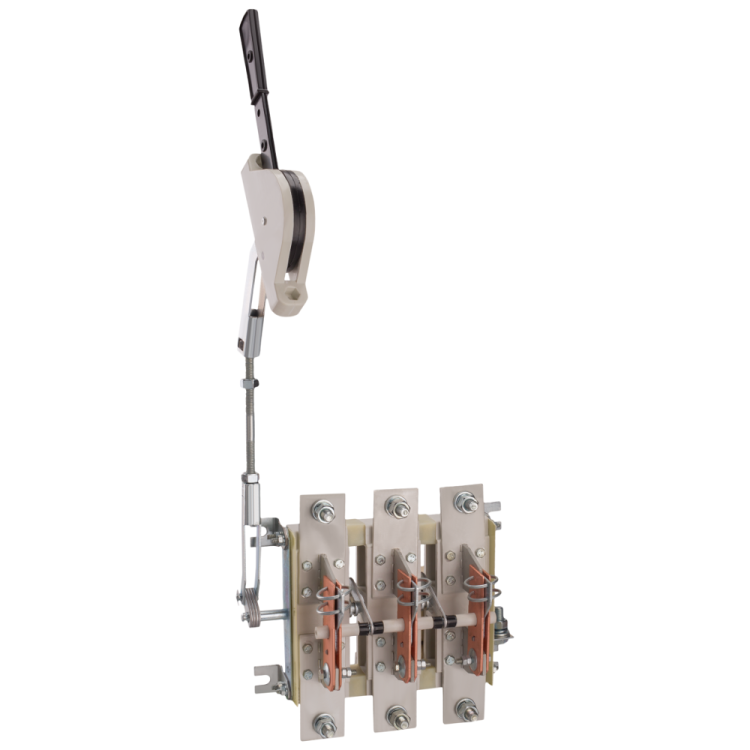

Разъединитель РЕ19-41-31140-1000А-Л-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель нагрузки с номинальным током 1000 А, предназначенный для безопасного отключения электрической цепи при обслуживании и ремонте оборудования. Устройство применяется в силовых распределительных щитах промышленных объектов, особенно там, где требуется надёжная изоляция и возможность аварийной остановки.

Назначение и область применения

Разъединитель РЕ19-41-31140-1000А-Л-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой. Он обеспечивает видимый разрыв цепи, что необходимо при проведении техобслуживания, ремонтных работ или аварийном отключении. Подходит для установки в распределительные щиты высокой мощности - например, на входе в цеховые сети, у двигателей большой мощности, на конвейерах, насосных станциях и других системах с токами до 1000 А.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно.
• Номинальный ток: 1000 А - способен коммутировать и длительно проводить токи до этой величины.
• Номинальное напряжение изоляции: 1000 В - рассчитан на работу в сетях до 1 кВ переменного или постоянного тока.
• Условный ток короткого замыкания: 100 кА - выдерживает кратковременные сверхтоки без повреждений.
• Номинальная мощность AC-3: 400 кВт - соответствует классу коммутационной нагрузки для асинхронных двигателей.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости.
• Степень защиты: IP00 - устройство не имеет внешней защиты; требует установки внутри корпуса или шкафа.
• Максимальное сечение кабеля: 1280 мм2 - допускает подключение крупногабаритных медных жил.
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение, подходящее для многожильных и одножильных проводников.
• Тип рукоятки: рычажная, несъёмная - удобна для оперативного управления, защищена от случайного демонтажа.
• Способ монтажа: на монтажную плату - крепится болтами к металлической основе внутри щита.
• Частота: 50/60 Гц - совместим с сетями России и стран с другими стандартами частоты.
• Род тока: переменный и постоянный - работает как в AC, так и в DC режимах.
• Механическая износостойкость: 6300 циклов - гарантирует долгую службу даже при частых операциях включения/выключения.
• Габаритные размеры: 355×300×287 мм - учтите эти размеры при проектировании места установки.
• Цвет: серый - стандартный цвет корпуса, соответствует промышленному оформлению.

Совместимость и монтаж

Разъединитель РЕ19-41-31140-1000А-Л-УХЛ3 предназначен для фронтального монтажа на монтажную плиту внутри распределительного щита. Для установки необходим доступ к задней части устройства - клеммы находятся сзади. Подключение выполняется через винтовые зажимы: затяжка должна соответствовать рекомендованному моменту, чтобы избежать перегрева. Устройство совместимо с любыми стандартными DIN-рейками и рамками для сборки щитового оборудования. Обязательно соблюдайте минимальные зазоры между соседними аппаратами - габариты устройства требуют свободного пространства вокруг.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-063-05758109-2012.
• Имеет видимый разрыв контактов - обязательное условие безопасности при работе на оборудовании.
• Не содержит открытых токоведущих частей после установки в щит - обеспечивает защиту от случайного прикосновения.
• Является устройством аварийной остановки согласно нормам промышленной безопасности.

Преимущества

• Высокая коммутационная способность - подходит для тяжёлых условий эксплуатации с частыми включениями.
• Устойчивость к коротким замыканиям до 100 кА - снижает риск выхода из строя при аварии.
• Долгий срок службы благодаря 6300 циклам механической износостойкости.
• Поддержка работы как с переменным, так и с постоянным током - универсальность в применении.
• Совместимость с большими сечениями кабелей (до 1280 мм2) - исключает необходимость переходников.
• Функция сервисного выключателя - позволяет легко отключить питание для планового ТО без снятия крышки щита.

Ограничения применения

• Степень защиты IP00 - нельзя использовать вне закрытого щита или корпуса. Открытая установка недопустима!
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузок или коротких замыканий. Требуется дополнительная защита (например, автоматические выключатели или предохранители).
• Не подходит для частого коммутирования под максимальной нагрузкой более 6300 циклов - при интенсивном использовании возможен износ механизма.
• Запрещено отключать при токе выше 1000 А - превышение может вызвать дуговое замыкание и повреждение контактов.

Примеры использования

• Входной разъединитель в распределительном щите цеха с двигателями мощностью до 400 кВт.
• Автоматический выключатель аварийной остановки на конвейерной линии.
• Сервисный выключатель перед частотным преобразователем для проведения техобслуживания.
• Отключающее устройство в системе питания насосной станции с большим потреблением энергии.

Практические советы

• При монтаже используйте только инструменты с регулируемым крутящим моментом - переусиливание винтов приведёт к деформации контактных площадок.
• Обязательно проверьте соответствие сечения кабеля (не более 1280 мм2) и тип жилы - многожильные провода должны быть обжаты наконечниками.
• Убедитесь, что место установки в щите обеспечивает достаточное охлаждение - при длительной работе под нагрузкой нагрев может увеличить сопротивление контактов.
• При замене или обслуживании всегда отключайте питание и проверяйте отсутствие напряжения - даже при отключенном разъединителе РЕ19-41-31140-1000А-Л-УХЛ3 возможно наличие напряжения на стороне питания.
• Для быстрого определения положения (вкл./выкл.) следите за положением рычага - он должен быть четко зафиксирован в крайних положениях.
