Разъединитель РЕ19-41-31110-1000А-УХЛ3 | 113027 КЭАЗ

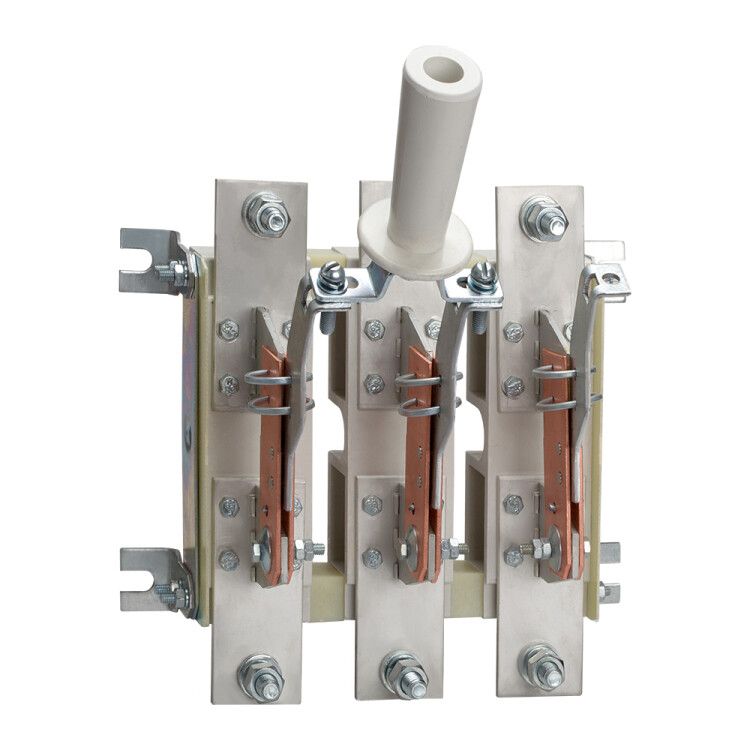

Разъединитель РЕ19-41-31110-1000А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель нагрузки с номинальным током 1000 А, предназначенный для безопасного отключения электрической цепи без нагрузки и обеспечения видимого разрыва в распределительных щитах. Артикул 113027 соответствует сериям РЕ19 и используется в промышленных системах с высокими требованиями к надёжности.

Назначение и область применения

Разъединитель РЕ19-41-31110-1000А-УХЛ3 применяется для ручного отключения электрической цепи при отсутствии нагрузки - то есть после отключения автоматического выключателя или контактора. Он создаёт видимый разрыв в цепи, что необходимо для проведения обслуживания, ремонта или проверки оборудования. Устройство подходит для установки в силовые распределительные щиты промышленных объектов: на заводах, в насосных станциях, на конвейерных линиях, в системах управления технологическими процессами. Также он пригоден в качестве сервисного, аварийного или предохранительного выключателя.

Технические характеристики

• Номинальный ток: 1000 А - способен длительно проводить ток до этой величины без перегрева;
• Количество полюсов: 3 - управление всеми фазами одновременно;
• Номинальное напряжение изоляции: 1000 В - рассчитан на работу в сетях до 1 кВ переменного тока;
• Номинальная мощность (AC-23 / AC-3): 400 кВт - допустимая нагрузка для двигателей и других потребителей;
• Условный ток короткого замыкания: 100 кА - способен выдерживать кратковременные сверхтоки без повреждений;
• Частота: 50/60 Гц - совместим с сетями России и стран с аналогичными стандартами;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Степень защиты IP00 - устройство не имеет внешней защиты, требует установки внутри корпуса или шкафа;
• Максимальное сечение кабеля: 1280 мм2 - позволяет подключать крупногабаритные медные жилы;
• Тип подключения: винтовые зажимы - надёжное соединение без необходимости специальных инструментов;
• Габаритные размеры: 285×300×260 мм - компактная форма для плотной укладки в щите;
• Механическая износостойкость: 6300 циклов - срок службы при частых операциях включения/выключения;
• Тип рукоятки: рычажковый - удобный для ручного управления одним движением;
• Способ монтажа: монтажная плата - крепится болтами к металлической пластине внутри щита;
• Фронтальный монтаж: да - рукоятка доступна для оператора спереди, без вскрытия шкафа;
• Вспомогательные контакты: отсутствуют - не имеет сигнализационных выходов.

Совместимость и монтаж

Разъединитель РЕ19-41-31110-1000А-УХЛ3 устанавливается на монтажную плату внутри распределительного щита. Для правильного монтажа требуется подготовить отверстия под крепёжные болты согласно габаритам 285×300 мм. Подключение кабелей выполняется через винтовые зажимы - максимальное сечение 1280 мм2 требует использования подходящих наконечников и усилия затяжки по рекомендациям производителя. Поскольку устройство не имеет степени защиты выше IP00, его нельзя использовать вне закрытого корпуса. Монтаж возможен только в вертикальном положении, как указано в технической документации КЭАЗ.

Безопасность и стандарты

Разъединитель РЕ19-41-31110-1000А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Конструкция обеспечивает видимый разрыв цепи - обязательное условие безопасности при работах по техобслуживанию. Наличие рычажковой рукоятки исключает случайное включение, а прочная конструкция гарантирует целостность при работе с токами короткого замыкания до 100 кА. Устройство не содержит механизмов автоматического отключения - его применение всегда должно сочетаться с защитными аппаратами (автоматами, предохранителями).

Преимущества

• Высокая коммутационная стойкость - 6300 циклов работы обеспечивают долгий срок службы даже при регулярном использовании;
• Широкий диапазон сечений кабелей - возможность подключения массивных проводников снижает необходимость переходников;
• Фронтальная рукоятка - позволяет выполнять операции без открывания шкафа, что ускоряет действия при аварийной ситуации;
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях производства и на открытых площадках;
• Совместимость с типовой монтажной платой - легко интегрируется в существующие решения от КЭАЗ и других производителей.

Ограничения применения

• Не предназначен для отключения нагрузки под током - обязательно предварительное отключение автоматическим выключателем;
• IP00 - не защищён от пыли, влаги и прикосновений; использование вне шкафа недопустимо;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния;
• Требуется ручное управление - не подходит для автоматизированных систем без внешних приводов;
• Не является предохранителем - не защищает от перегрузок и КЗ, только создаёт разрыв цепи.

Примеры использования

• Отключение питания двигателя насосной станции перед профилактическим осмотром;
• Изоляция участка конвейерной линии для замены привода;
• Автоматическая остановка системы в экстренной ситуации (при наличии кнопки аварийного отключения);
• Обеспечение видимого разрыва в главном распределительном щите предприятия;
• Подключение временного питания при плановых отключениях.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и зажима - используйте наконечники типа НШВИ или НКИ для многожильных проводов;
• Убедитесь, что в щите достаточно места для свободного хода рычага - минимальный зазор вокруг аппарата - 50 мм;
• Не используйте разъединитель как основное средство защиты - всегда устанавливайте автоматический выключатель или предохранитель перед ним;
• Проверяйте состояние контактных поверхностей каждые 6–12 месяцев - особенно при высоких токах и частых операциях;
• При замене старого аппарата - учтите, что габариты 285×300 мм должны точно совпадать с местом установки;
• Для систем с несколькими источниками питания - этот разъединитель идеально подходит для создания точки изоляции по принципу “один источник - один разъединитель”.
