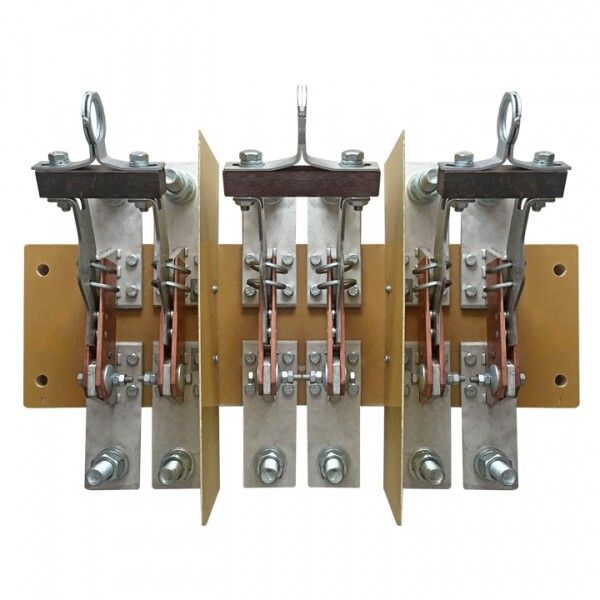

Разъединитель РЕ19-41-31160 1000А EKF PROxima | re19-4131160

Разъединитель РЕ19-41-31160 1000А от EKF предназначен для безопасного отключения электрической цепи без нагрузки в системах распределения энергии до 1000 В. Этот стационарный выключатель-разъединитель с болтовым присоединением и рычажной рукояткой применяется в промышленных щитах, где требуется надежное физическое отключение цепи перед обслуживанием.

Назначение и область применения

Разъединитель РЕ19-41-31160 1000А используется исключительно для отключения цепей при отсутствии тока - то есть он не рассчитан на коммутацию под нагрузкой. Его задача - обеспечить видимый разрыв цепи для безопасности персонала при ремонте, техобслуживании или проверках. Применяется в силовых щитах, распределительных пунктах, на входе в оборудование, где необходимо гарантированное отсутствие напряжения.

Технические характеристики

• Номинальное напряжение: 1000 В переменного тока (50/60 Гц)
• Номинальный ток: 1000 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 100 кА - способен выдерживать КЗ без повреждений
• Номинальная мощность по классу AC-23: 600 кВт
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытом корпусе
• Максимальное сечение кабеля: 240 мм2
• Тип присоединения: болтовое, совместимо с медными шинами по ГОСТ 24753-81
• Способ монтажа: на монтажную плату (панель)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Сервисный выключатель: да - позволяет выполнить отключение без доступа к основному механизму
• Конструкция: стационарная, несъемная
• Нормативный документ: ГОСТ Р 50030.3-2012

Совместимость и монтаж

Разъединитель РЕ19-41-31160 1000А устанавливается на металлическую монтажную плиту с помощью крепежных отверстий. Для подключения используются медные шины или кабели сечением до 240 мм2. Болтовые зажимы обеспечивают плотный контакт без необходимости сварки. Подключение выполняется после полного отключения питания. Монтаж возможен только внутри защищённого электрошкафа - из-за IP00 устройство не имеет внешней защиты.

Безопасность и стандарты

Разъединитель РЕ19-41-31160 1000А соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к выключателям-разъединителям. Наличие сервисного выключателя и четкий визуальный разрыв контактов позволяют соблюдать нормы электробезопасности при работе в электроустановках. Отключение происходит механически - без автоматических функций, что гарантирует предсказуемость действия.

Преимущества

• Высокая коммутационная стойкость - выдерживает ток КЗ до 100 кА
• Надежное болтовое присоединение, совместимое с промышленными медными шинами
• Имеет сервисный выключатель - удобно для быстрого отключения при плановых работах
• Климатическое исполнение УХЛ3 - подходит для холодных и влажных помещений
• Производится в серии Proxima - часть стандартизированной линейки EKF, легко заменяемая и комплектуемая

Ограничения применения

• Не предназначен для отключения под нагрузкой - использование при наличии тока вызывает дугу, повреждает контакты и опасно для персонала
• IP00 - нельзя использовать вне закрытых щитов; открытая установка запрещена
• Не имеет автоматического отключения - требует ручного управления
• Не подходит для частых операций включения/отключения - предназначен для редких, аварийных или обслуживающих действий

Примеры использования

• Входной разъединитель в распределительном щите промышленного оборудования
• Отключение цепи перед техническим осмотром станка или конвейера
• Физический разрыв сети в системах с высокими токами (например, печи, насосные станции)
• Как часть системы безопасности в цехах с постоянным доступом персонала к оборудованию

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 240 мм2) и тип материала - только медь
• Обязательно используйте разъединитель РЕ19-41-31160 1000А в сочетании с автоматическими выключателями - он не защищает от перегрузок и КЗ
• При установке в щит обеспечьте свободный доступ к рычагу - он должен быть легко видим и доступен для ручного управления
• Не путайте с автоматическим выключателем: этот аппарат не гасит дугу и не отключает при перегрузке
• Проверяйте целостность контактов и наличие окисления при каждом техобслуживании - особенно важно при длительной эксплуатации в условиях повышенной влажности
