Каркас ВРУ-2 (ВхШхГ) (1800х450х450) IP31 PROxima | mb15-10-00m EKF

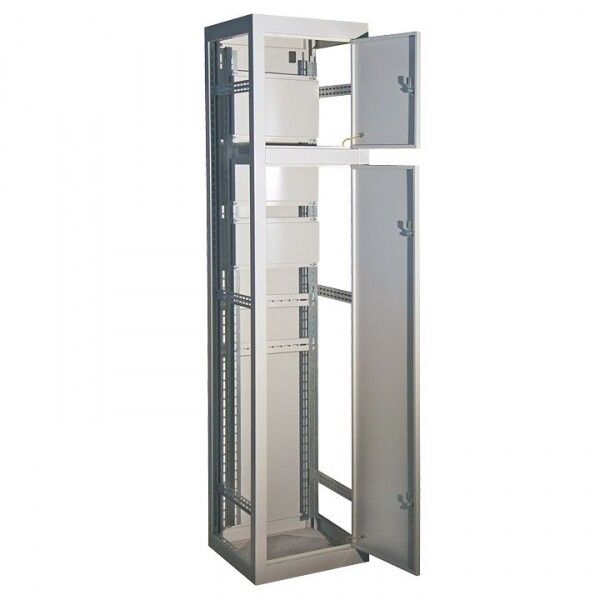

Каркас ВРУ-2 сварной (1800х450х450) IP31 от EKF - это основа для сборки вводно-распределительных устройств (ВРУ) на ток до 800 А. Подходит для установки в помещениях с умеренным климатом, обеспечивает надёжную механическую защиту внутреннего оборудования. Артикул mb15-10-00m входит в серию PROxima и совместим со всеми компонентами серии ВРУ Unit.

Назначение и область применения

Каркас ВРУ-2 сварной (1800х450х450) IP31 используется как базовая рама для сборки шкафов ВРУ - устройств, которые принимают электроэнергию от внешней сети, учитывают её потребление и распределяют по внутренним цепям. Применяется в жилых домах, офисах, производственных зданиях и других объектах с необходимостью централизованного управления питанием.

Технические характеристики

• Размеры: 1800×450×450 мм - высота, глубина, ширина соответственно;
• Степень защиты: IP31 - защищает от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды;
• Материал корпуса: сталь - прочная, долговечная, поддаётся окраске;
• Напряжение: 380 В - рассчитан на трёхфазную сеть;
• Номинальный ток: 800 А - максимальная нагрузка, которую можно коммутировать через установленное оборудование;
• Количество дверей: две - обеспечивает удобный доступ к оборудованию с двух сторон;
• Количество замков: три - повышает безопасность и позволяет использовать различные типы запоров;
• Тип монтажа: напольный, встраиваемый - можно устанавливать как на полу, так и в нишу;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и влажности до 98% при 25C;
• Поверхность: лакированная - антикоррозийное покрытие цвета 7035 (серый);
• Соединяемый в ряд: да - несколько каркасов можно стыковать друг с другом для формирования длинных линеек шкафов;
• Монтажная пластина регулируемая: да - позволяет точно выставлять положение оборудования внутри;
• Гарантия: 60 месяцев - один из самых длительных сроков в классе;
• Нормативный документ: ТУ 3434-001-96504521-2007 - соответствует требованиям производства ЕКФ.

Совместимость и монтаж

Каркас ВРУ-2 сварной (1800х450х450) IP31 совместим с аксессуарами серии ВРУ Unit: монтажными рейками, панелями, пластронами и другими элементами. Монтаж выполняется на ровном, не подвергающемся деформациям основании. При встраивании в стену необходимо предусмотреть свободный доступ к задней части для обслуживания кабелей. Соединение нескольких каркасов в ряд требует точной выверки по уровню и фиксации болтами между собой.

Безопасность и стандарты

Изделие соответствует ТУ 3434-001-96504521-2007 и проектируется с учётом требований безопасности к распределительным устройствам. IP31 предотвращает случайное прикосновение к токоведущим частям крупными инструментами, но не защищает от брызг или пыли под давлением. Лакированная поверхность снижает риск коррозии, что важно в условиях повышенной влажности. Наличие трёх замков позволяет применять системы контроля доступа.

Преимущества

• Регулируемая монтажная пластина - упрощает установку аппаратов разного типа и размера;
• Возможность стыковки в ряд - экономит место и время при масштабировании систем;
• Высокая степень механической прочности благодаря сварному корпусу из стали;
• Долгий гарантийный срок - 5 лет - указывает на уверенность производителя в качестве;
• Поддержка всей линейки аксессуаров ВРУ Unit - легко модернизировать и дополнять.

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточен для воздействия дождя, ветра или пыли;
• Не рекомендуется для помещений с химически активной средой - лакированное покрытие не устойчиво к растворителям и кислотам;
• Не содержит внутреннее оборудование - является только каркасом; требуется самостоятельная закупка автоматов, счетчиков, шин и т.д.;
• Запрещено использование в местах с постоянным контактом с водой - даже вертикальные капли могут вызвать короткое замыкание при наличии открытых контактов.

Примеры использования

• Вводно-распределительное устройство в многоквартирном доме - приём энергии от ТП и распределение по этажам;
• Центральный щит на производстве - управление питанием станков, освещения и вентиляции;
• Щитовая в торговом центре - организация питания лифтов, эскалаторов, систем безопасности;
• Распределительный пункт в административном здании - централизованное управление группами нагрузок.

Практические советы

• Перед монтажом проверьте габариты помещения - каркас имеет ширину 450 мм, учитывайте зазоры для открывания дверей и провода;
• При стыковке нескольких каркасов используйте комплектные соединители - они сохранят целостность заземления;
• Выбирайте монтажные пластины с шагом 10–15 мм - это оптимально для большинства DIN-рейков и автоматических выключателей;
• Для увеличения степени защиты в сыром помещении - установите герметичные крышки на входы кабелей, хотя сам каркас IP31 не предусматривает этого;
• При заказе помните: изделие некомплектное - все внутренние элементы (автоматы, шины, счётчики) выбираются отдельно.
