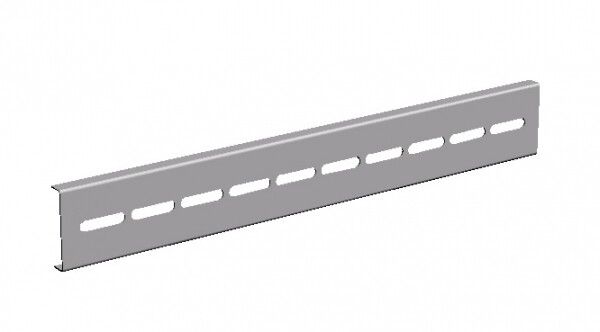

Панель монтажная 360х55мм перфорированная к ВРУ 450мм EKF PROxima | mb15-04-02

Рейка монтажная 360х55 мм перфорированная к ВРУ 450 мм от EKF в серии PROxima предназначена для фиксации оборудования внутри вводно-распределительных устройств. Её перфорированный профиль обеспечивает гибкую установку автоматических выключателей, контакторов и других компонентов без необходимости сверления.

Назначение и область применения

Рейка монтажная 360х55 мм перфорированная к ВРУ 450 мм используется для сборки внутренних модулей в вводно-распределительных устройствах (ВРУ): вводных, распределительных и комбинированных. Подходит для установки аппаратов защиты, счетчиков, реле, шин и других элементов, требующих жесткого крепления на металлической основе. Применяется в промышленных щитах, объектах ЖКХ, торговых центрах и на производствах с высокой плотностью компонентов.

Технические характеристики

• Размеры: 360 × 55 мм - длина соответствует стандартной глубине корпусов ВРУ 450 мм;
• Материал: сталь оцинкованная толщиной 1,5 мм - устойчивость к механическим нагрузкам и коррозии;
• Покрытие: оцинкованное - защищает от воздействия влаги и химически активных сред;
• Форма просечки: продольный паз - позволяет фиксировать крепеж по всей длине рейки без ограничений по положению;
• Исполнение: специальный профиль - усиливает жесткость и исключает деформацию при нагрузках;
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии изготовления.

Совместимость и монтаж

Рейка монтажная 360х55 мм перфорированная к ВРУ 450 мм совместима со всеми типами стандартных ВРУ, имеющими внутреннюю глубину 450 мм. Крепится к стенкам корпуса болтами или заклепками через предварительно подготовленные отверстия. Монтаж выполняется до установки электромонтажного оборудования. Для фиксации аппаратов используйте DIN-рейки, кронштейны или крепежи с зажимами, подходящими под ширину продольного паза. Убедитесь, что вес установленных устройств не превышает допустимую нагрузку на 1 метр рейки - рекомендуемый максимум: 8–10 кг/м.

Преимущества

• Высокая прочность благодаря толщине стали 1,5 мм и усиленному профилю - выдерживает длительные нагрузки;
• Оцинкованное покрытие снижает риск коррозии даже в условиях повышенной влажности;
• Продольный паз позволяет менять расположение оборудования без сверления - удобство при доработке схемы;
• Совпадение длины с типовой глубиной ВРУ 450 мм - минимизирует необходимость подрезки;
• Поддерживается серийным производителем EKF - гарантирует соответствие стандартам и наличие запасных частей.

Ограничения применения

• Не предназначена для наружной установки - не имеет IP-защиты и не рассчитана на прямое воздействие осадков;
• Не подходит для монтажа в щитах глубиной менее 450 мм - избыток длины требует подрезки, что снижает надежность крепления;
• Не заменяет DIN-рейку для монтажа малогабаритных автоматов - требуется дополнительная установка DIN-профиля;
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка не является полноценной антикоррозийной защитой в таких условиях.

Примеры использования

• Установка вводного автомата, УЗО и счетчика в распределительном щите на этаже многоквартирного дома;
• Фиксация контакторов и тепловых реле в промышленном ВРУ на заводе;
• Сборка временного щита на стройплощадке с возможностью последующего переоборудования;
• Монтаж системы управления насосами в системе водоснабжения с использованием реле времени и терморегуляторов.

Практические советы

• Перед монтажом проверьте, чтобы все оборудование помещалось в рамках длины рейки - 360 мм - и не выходило за границы корпуса;
• Используйте крепеж с плоской головкой и достаточной длиной, чтобы он не задевал соседние провода;
• При подрезке рейки обязательно обработайте срез антикоррозийным составом - особенно важно в помещениях с высокой влажностью;
• Для сложных схем с большим количеством компонентов - заранее сделайте эскиз расположения, чтобы избежать перегрузки одного участка рейки;
• Рейка монтажная 360х55 мм перфорированная к ВРУ 450 мм от EKF PROxima хорошо сочетается с другими изделиями серии - можно собирать унифицированные решения.
