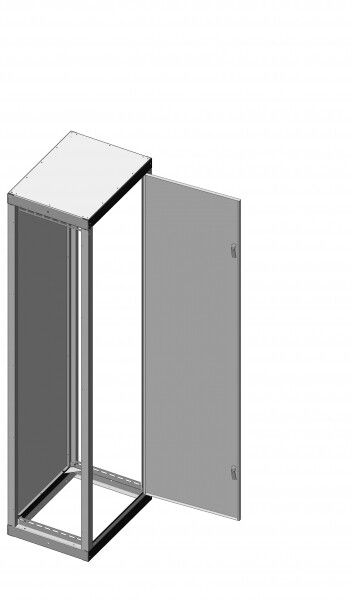

Каркас ВРУ-1 (ВхШхГ) (1800х450х450) IP31 PROxima | mb15-04-00m EKF

Каркас вводно-распределительного устройства ВРУ-1 сварной (1800х450х450) IP31 от EKF - это основа для сборки щита ВРУ, предназначенная для установки в помещениях с контролируемой средой. Артикул mb15-04-00m используется при монтаже вводных и распределительных устройств на ток до 800 А, обеспечивает надежную механическую базу для компонентов автоматики и защиты.

Назначение и область применения

Каркас ВРУ-1 сварной применяется для сборки вводно-распределительных устройств, которые принимают электроэнергию от внешней сети, управляют её распределением внутри здания и обеспечивают учёт потребления. Подходит для установки в жилых домах, офисах, торговых центрах и на промышленных объектах. Используется как часть системы ВРУ Unit S, совместим с аксессуарами этой серии.

Технические характеристики

• Размеры: 1800×450×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающей капель воды
• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Номинальный ток: 800 А - допустимая нагрузка для внутренних коммутационных аппаратов
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество дверей: одна, с тремя замками - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие
• Регулируемая глубина монтажной пластины - позволяет адаптировать расположение оборудования под нужды проекта
• Нормативный документ: ТУ 3434-001-96504521-2007
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Каркас ВРУ-1 сварной (1800х450х450) IP31 - напольный, встраиваемый тип. Монтируется прямо на пол, не требует крепления к стене. Совместим со всеми элементами серии ВРУ Unit S: монтажными планками, рейками DIN, пластронами для защиты от прикосновения. Возможна сборка в ряд - несколько каркасов можно выставить последовательно, формируя длинную линейку распределительных щитов. Комплектация некомплектная - внутри только металлический каркас; все автоматы, счетчики, контакторы и провода монтируются отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3434-001-96504521-2007. Степень защиты IP31 исключает попадание крупных инструментов и пыли внутрь, а также защищает от конденсата и вертикальных брызг. Трёхзамковая система двери снижает риск случайного или несанкционированного открытия. Порошковое покрытие не содержит свинца и других токсичных веществ, безопасно для персонала.

Преимущества

• Жесткая сварная конструкция - минимизирует деформацию при длительной эксплуатации
• Регулируемые монтажные пластины - позволяют точно позиционировать оборудование, даже если оно имеет нестандартные габариты
• Поддержка сборки в ряд - удобно для масштабирования систем распределения энергии
• Порошковое покрытие - долговечнее обычной краски, не царапается легко, сохраняет цвет
• Высокий гарантийный срок - 5 лет подтверждают качество изготовления

Ограничения применения

• Не предназначен для установки на улице - IP31 недостаточен для воздействия дождя, снега или прямого потока воды
• Запрещено использовать в местах с высокой запылённостью, агрессивными газами или химическими парами - материал не рассчитан на такие условия
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-класс)
• Требует наличия помещений с постоянным микроклиматом - не рекомендуется для неотапливаемых чердачных или подвальных помещений без контроля влажности

Примеры использования

• Главный ввод в многоквартирном доме - распределение фаз между этажами через автономные группы
• Электрощитовая на заводе - центральный пункт управления питанием участка с конвейерами
• Торговый комплекс - распределение мощности между магазинами, освещением и HVAC
• Административное здание - ввод от трансформаторной подстанции с дальнейшим делением на световые и силовые контуры

Практические советы

• Перед монтажом проверьте проём в полу - он должен быть немного шире и выше самого каркаса, чтобы избежать давления на корпус
• Учитывайте посадочные размеры: глубина 450 мм - достаточна для большинства модульных автоматов, но не подходит для крупных преобразователей частоты
• При сборке в ряд оставляйте зазор 5–10 см между соседними шкафами - для теплоотвода и обслуживания
• Используйте только аксессуары серии ВРУ Unit S - они гарантированно подходят по креплениям и габаритам
• При необходимости замены замков - используйте оригинальные детали EKF, чтобы не нарушить степень защиты
