Панель монтажная 510х55мм перфорированная к ВРУ 600мм PROxima | mb15-05-02 EKF

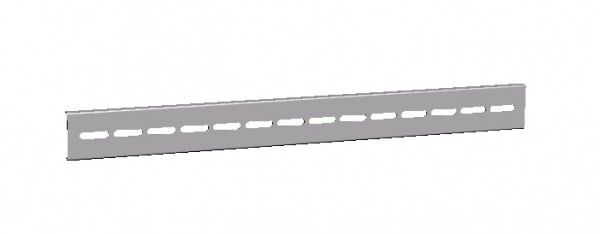

Рейка монтажная 510х55 перфорированная к ВРУ и ЩО-70 (Вх600хГ) от EKF в серии PROxima - это стальная оцинкованная рейка с продольным пазом, предназначенная для фиксации оборудования внутри вводно-распределительных устройств и щитов управления. Артикул mb15-05-02 обеспечивает надёжную базу для установки автоматических выключателей, контакторов и других компонентов в промышленных и коммерческих электрощитах.

Назначение и область применения

Рейка монтажная 510х55 перфорированная к ВРУ и ЩО-70 (Вх600хГ) используется для крепления аппаратуры внутри вводно-распределительных устройств (ВРУ) и шкафов управления ЩО-70. Подходит для установки модульного оборудования: автоматических выключателей, УЗО, реле, трансформаторов тока, клеммных колодок. Применяется в объектах жилищно-коммунального хозяйства, на производствах, в торговых центрах и офисах, где требуется компактное и устойчивое расположение элементов в электрощите.

Технические характеристики

• Размеры: 510×55 мм - длина и высота рейки, соответствует габаритам типового щита ЩО-70;
• Толщина материала: 1,5 мм - обеспечивает достаточную жесткость при нагрузках на крепление;
• Материал: сталь оцинкованная - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Тип поверхности: оцинкованная - антикоррозийное покрытие по ГОСТ 14918;
• Форма просечки: продольный паз - позволяет фиксировать оборудование с помощью DIN-рейки или специальных креплений без сверления;
• Исполнение: специальный профиль - оптимизирован для плотного соединения с корпусами ЩО-70 и ВРУ;
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции;
• Рекомендовано для проектного ассортимента - одобрено для массового использования в стандартизированных решениях.

Совместимость и монтаж

Рейка монтажная 510х55 перфорированная к ВРУ и ЩО-70 (Вх600хГ) совместима с сериями щитов ЩО-70 и аналогичными ВРУ, имеющими внутренние крепёжные планки. Монтаж осуществляется путём закрепления на болтах или самонарезающих винтах в заранее подготовленные отверстия корпуса. Профиль с продольным пазом позволяет использовать кронштейны, хомуты и адаптеры для крепления немодульного оборудования. Для удобства сборки рекомендуется предварительно разметить места установки компонентов перед фиксацией рейки.

Безопасность и стандарты

Изделие изготовлено из стали с оцинкованным покрытием, что соответствует требованиям безопасности по ГОСТ 14918 и ГОСТ Р 50030.2. Электрооборудование, установленное на этой рейке, должно соответствовать нормам ГОСТ IEC 61439. Отсутствие острых кромок и наличие защитного слоя снижают риск повреждения изоляции проводов при монтаже.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм - выдерживает вес тяжёлых аппаратов;
• Оцинкованная поверхность - устойчива к ржавчине даже в сырых помещениях;
• Продольный паз - даёт гибкость в расположении оборудования без необходимости сверления;
• Совместимость с типовой конструкцией ЩО-70 - ускоряет замену и ремонт;
• Длительная гарантия - 5 лет подтверждают качество изготовления и материалы.

Ограничения применения

Рейка не предназначена для наружной установки - не имеет защиты IP. Не следует использовать в местах с постоянным воздействием открытой воды, масла или агрессивных химикатов. Также не подходит для крепления оборудования, требующего точного шага крепления (например, некоторых импортных модулей), так как паз не имеет стандартного шага DIN. Не применяйте в качестве основной несущей конструкции для массивных силовых шкафов - только как вспомогательную планку внутри уже собранного корпуса.

Примеры использования

• Установка автоматических выключателей и УЗО в бытовом ВРУ многоквартирного дома;
• Крепление реле времени и терморегуляторов в промышленном ЩО-70 на пищевом производстве;
• Фиксация клеммных колодок и преобразователей частоты в распределительном щите торгового центра;
• Альтернатива стандартной DIN-рейке там, где нужна более широкая зона крепления для крупногабаритных устройств.

Практические советы

• Перед монтажом проверьте соответствие длины рейки (510 мм) внутреннему размеру щита - допуск +-2 мм;
• Используйте антивибрационные прокладки между рейкой и корпусом, если щит расположен на вибрирующем оборудовании;
• Не затягивайте крепёж слишком сильно - оцинкованное покрытие может треснуть;
• Для крепления тяжёлых устройств (например, больших трансформаторов) используйте два крепления на рейке, а не одно;
• При замене старой рейки - сохраняйте её положение и ориентацию, чтобы не нарушить разводку проводов.
